蒸汽渦街流量計 您當前位置： > 產品展示 > 流量儀表系列 > 渦街流量計 >

產品名稱：蒸汽渦街流量計

訂購熱線：18205232939

一、概述
HY-LU蒸汽渦街流量計主要用于工業管道中蒸汽介質流體的流量測量，特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高,維護量小。儀表參數能長期穩定。渦街流量計采用壓電應力式傳感器,可靠性高,可在-20℃～+350℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較先進、理想的流量儀表。
在蒸汽的計量中使用得最為普遍的是渦街流量計，渦街流量計測量蒸汽是使用最為廣泛的，帶溫度和壓力補償型渦街流量計。這是一種間接式渦街質量流量計，實際使用過程中通過溫度和壓力的測量間接測算出密度，再與渦街流量計計量出的體積數相乘，可以算出質量。這是渦街流量計測量蒸汽的最普遍的一種形式，因此稱之為渦街蒸汽流量計也叫蒸汽流量計。

二、產品特點

●安裝簡便，維護十分方便；

●結構簡單牢固，無可動部件，長期運行十分可靠；

●量程范圍寬，量程比可達1：15；
●檢定周期長，一般為兩年；

●壓力損失小，運行費用低，更具節能意義；

●應用范圍廣，液體、氣體、蒸汽均可測量；

●檢測探頭不直接接觸被測介質，性能更穩定；

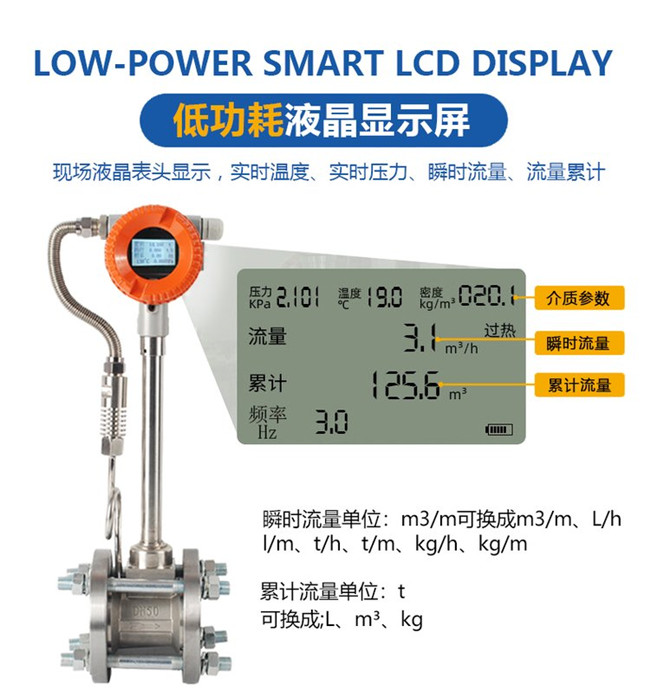

●可現場顯示，也可遠距離傳輸，還可與計算機控制系統聯網；

●在一定雷諾數范圍內，輸出信號不受被測介質物理性質和組分變化的影響，儀表系數僅與旋渦發生體的形狀和尺寸有關，調換配件后一般無須重新標定儀表系數。

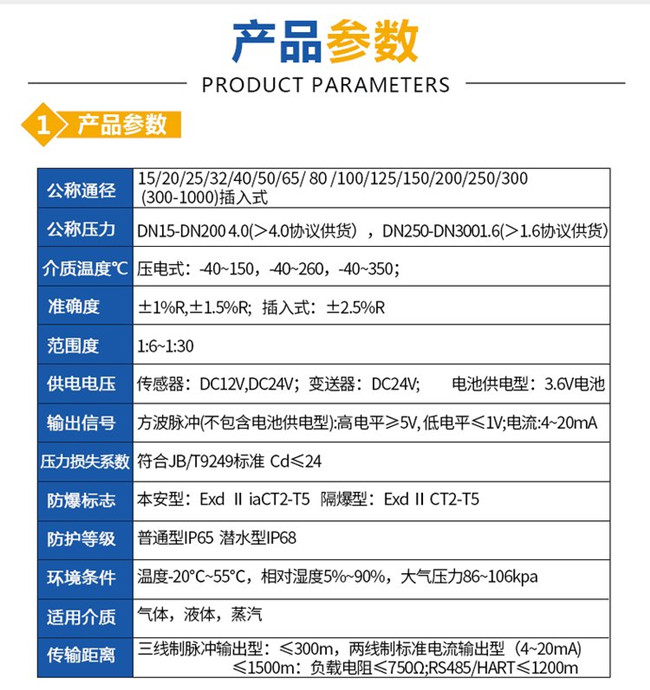

三、技術參數

四、蒸汽渦街流量計的選型：

測量過熱蒸汽流量：必須采用溫度壓力雙補償

測量飽和蒸汽的流量：可采用以下3種補償方式：溫度壓力雙補償、壓力單補償、溫度單補償

什么情況下，客戶需要選溫度壓力雙補償？

在客戶需要在流量積算儀上實時顯示蒸汽管道的溫度和壓力時，可采用溫度壓力雙補償，我公司配帶的流量積算儀具有過熱蒸汽和飽和蒸汽自動識別功能，計量更加準確。

什么情況下，客戶需要選壓力單補償？

一般情況下，飽和蒸汽的計量采用單補償方式，一般建議使用壓力補償，由于壓力變送器準確度高，響應時間快，因此計量更加準確。

什么情況下，客戶需要選溫度單補償？

一般用于客戶要求節省成本而且計量準確度不太高的場合，比如企業內部能源核算。

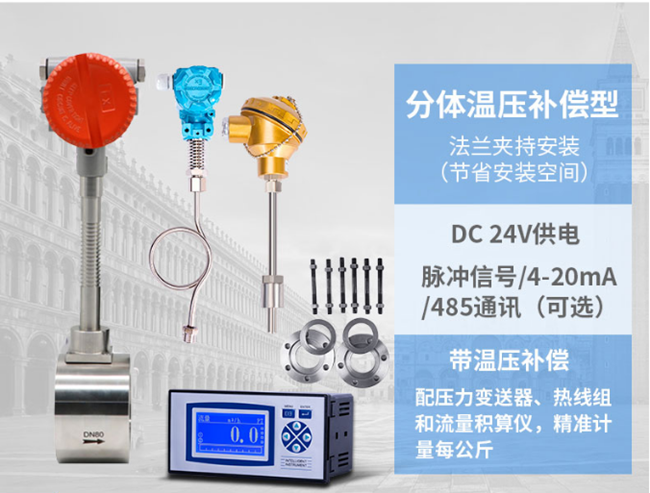

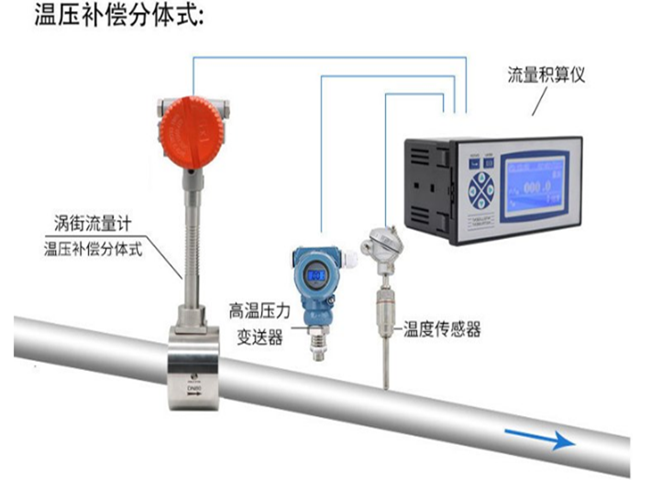

溫壓補償分體安裝型渦街蒸汽流量計：（脈沖輸出流量傳感器+壓力變送器+溫度傳感器+流量積算儀/適用于鍋爐蒸汽、買賣蒸汽、過熱蒸汽、熱電廠蒸汽）該款流量計選用溫度和壓力雙重補償蒸汽的密度值，使測量出來的蒸汽數據更加準確，是買賣蒸汽的首選，精度高達1.5級。而且流量積算儀上可以顯示累積流量、瞬時流量、溫度、壓力等數據，同時還具有報表查詢功能、強制恢復精度功能、斷電保護功能等。

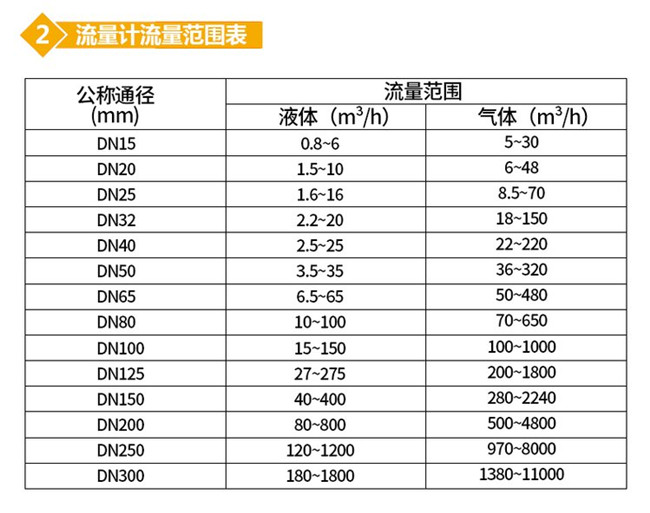

五、選型圖譜

型號

口徑

流量范圍m3/h（飽和蒸汽180℃ ρ=5.157Kg/m3）

液體

氣體

飽和蒸汽

HY-LU-15

DN15

0.4~4

3.0~12

HY-LU-20

DN20

0.8~8

6~30

HY-LU-25

DN25

1.2~12

9.0~55

HY-LU-32

DN32

2.0~20

12~120

HY-LU-40

DN40

3.0~30

20~200

HY-LU-50

DN50

5.0~50

30~300

HY-LU-65

DN65

8.0~80

50~500

HY-LU-80

DN80

12~120

80~800

HY-LU-100

DN100

20~200

120~1200

HY-LU-125

DN125

30~300

200~2000

HY-LU-150

DN150

40~400

300~3000

HY-LU-200

DN200

75~750

500~5000

HY-LU-250

DN250

110~1100

800~8000

HY-LU-300

DN300

160~1600

1100~11000

代號

功能1

無溫壓補償

有溫壓補償

代號

輸出型號

4-20mA輸出（二線制）

脈沖

RS485通訊接口

HART協議

代號

被測介質

液體

氣體

蒸汽

代號

連接方式

法蘭卡裝式

法蘭連接式

代號

功能2

1.0級（適用于液體）

1.5級

2.5級（DN15 DN20）

常溫

高溫

蒸汽

1.6MPa

2.5MPa

4.0MPa

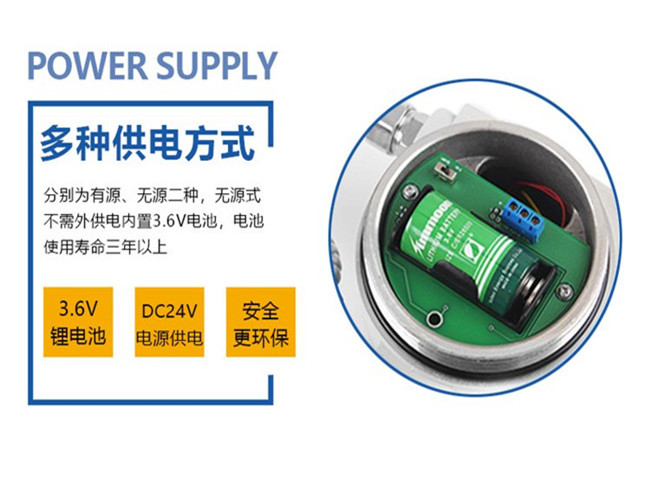

內部3.6V供電（不帶輸出）

DC24V供電

不銹鋼（法蘭材質）

碳鋼（法蘭材質）
