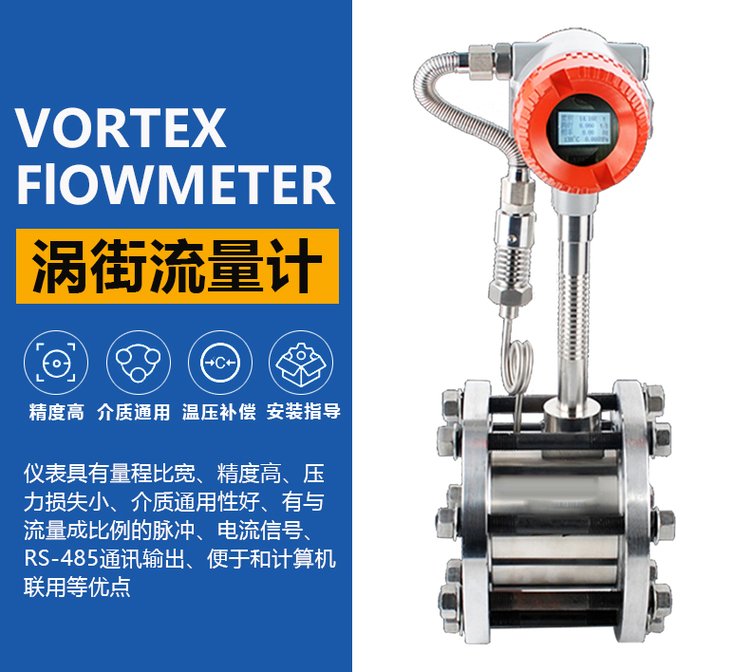

| 執行標準 | 渦街流量傳感器（JB/T9249-1999） |
| 公稱通徑 | 15，25，40，50，65，80，100，125，150，200，250，300，(200～1000插入式) |
| 公稱壓力(MPa) | 1.6MPa、2.5Mpa、4.0Mpa（其他可定制） |
| 使用條件 |
介質溫度：-40℃-+250℃、-40℃-+350℃ 環境溫度：-20℃-+60℃ 相對濕度：5%-90% 大氣壓力：86kpa-106kpa |
| 輸出信號功能 | 脈沖信號，4-20mA |
| 通訊輸出功能 | RS485通訊輸出，HART協議等 |
| 精 確 度 |
液體：±1%； 氣體或者蒸汽：±1.5%、±1% |
| 范 圍 度 | 1：10；1：15；1：20 |
| 供電電壓 |
A. 外電源：+24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等 B. 內電源：1組3.0V10AH鋰電池，電池電壓在2.0-3.0V時均正常工作 |
| 輸出信號 | 方波脈沖(不包括電池供電型)：高電平≥5V，低電平≤1V；電流：4～20mA |
| 壓力損失系數 | 符合JB/T9249標準 Cd≤2.4 |
| 防爆標志 | 本安型：ExiaⅡ CT2-T5，隔爆型：ExdⅡCT2-T5 |
| 防護等級 | 普通型IP65 |
| 適用介質 | 氣體、液體、蒸汽 |
| 傳輸距離 | 三線制脈沖輸出型：≤300m，兩線制標準電流輸出型 (4～20mA)：負載電阻≤750Ω |
|
型號 |
口徑 |
流量范圍m3/h（飽和蒸汽180℃ ρ=5.157Kg/m3） |
||||||||||
|
液體 |
氣體 |
飽和蒸汽 |
||||||||||
|
HY-LU-15 |
DN15 |
0.4~4 |
3.0~12 |
3.0~12 |
||||||||
|
HY-LU-20 |
DN20 |
0.8~8 |
6~30 |
6~30 |
||||||||
|
HY-LU-25 |
DN25 |
1.2~12 |
9.0~55 |
9.0~55 |
||||||||
|
HY-LU-32 |
DN32 |
2.0~20 |
12~120 |
12~120 |
||||||||
|
HY-LU-40 |
DN40 |
3.0~30 |
20~200 |
20~200 |
||||||||
|
HY-LU-50 |
DN50 |
5.0~50 |
30~300 |
30~300 |
||||||||
|
HY-LU-65 |
DN65 |
8.0~80 |
50~500 |
50~500 |
||||||||
|
HY-LU-80 |
DN80 |
12~120 |
80~800 |
80~800 |
||||||||
|
HY-LU-100 |
DN100 |
20~200 |
120~1200 |
120~1200 |
||||||||
|
HY-LU-125 |
DN125 |
30~300 |
200~2000 |
200~2000 |
||||||||
|
HY-LU-150 |
DN150 |
40~400 |
300~3000 |
300~3000 |
||||||||
|
HY-LU-200 |
DN200 |
75~750 |
500~5000 |
500~5000 |
||||||||
|
HY-LU-250 |
DN250 |
110~1100 |
800~8000 |
800~8000 |
||||||||
|
HY-LU-300 |
DN300 |
160~1600 |
1100~11000 |
1100~11000 |
||||||||
|
|
代號 |
功能1 |
||||||||||
|
N |
無溫壓補償 |
|||||||||||
|
Y |
有溫壓補償 |
|||||||||||
|
|
代號 |
輸出型號 |
||||||||||
|
F1 |
4-20mA輸出（二線制） |
|||||||||||
|
F2 |
脈沖 |
|||||||||||
|
F3 |
RS485通訊接口 |
|||||||||||
|
F4 |
HART協議 |
|||||||||||
|
|
代號 |
被測介質 |
||||||||||
|
J1 |
液體 |
|||||||||||
|
J2 |
氣體 |
|||||||||||
|
J3 |
蒸汽 |
|||||||||||
|
|
代號 |
連接方式 |
||||||||||
|
L1 |
法蘭卡裝式 |
|||||||||||
|
L2 |
法蘭連接式 |
|||||||||||
|
|
代號 |
功能2 |
||||||||||
|
E1 |
1.0級（適用于液體） |
|||||||||||
|
E2 |
1.5級 |
|||||||||||
|
E3 |
2.5級（DN15 DN20） |
|||||||||||
|
|
T1 |
常溫 |
||||||||||
|
T2 |
高溫 |
|||||||||||
|
T3 |
蒸汽 |
|||||||||||
|
|
P1 |
1.6MPa |
||||||||||
|
P2 |
2.5MPa |
|||||||||||
|
P3 |
4.0MPa |
|||||||||||
|
|
D1 |
內部3.6V供電（不帶輸出） |
||||||||||
|
D2 |
DC24V供電 |
|||||||||||
|
|
B1 |
不銹鋼（法蘭材質） |
||||||||||
|
B2 |
碳鋼（法蘭材質） |
|||||||||||
