產品名稱：智能渦街流量計

訂購熱線：18205232939

一、應用

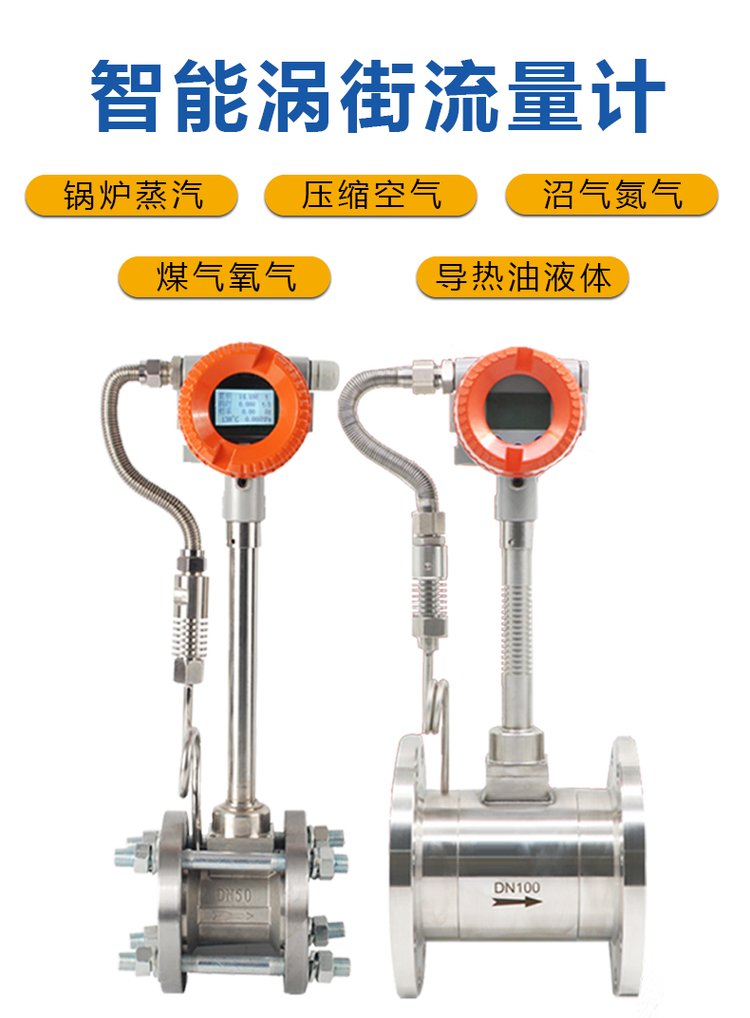

HYLU系列智能渦街流量計主要用于工業管道介質流體的流量測量,如氣體、液體、蒸氣等多種介質。其特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高,維護量小。儀表參數能長期穩定。渦街流量計采用壓電應力式傳感器,可靠性高,可在-20℃～+350℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較先進、理想的流量儀表。智能渦街流量計便是依據卡門旋渦原理進行封閉管道流體流量測量的新型流量計。因其具有良好的介質適應能力，無需溫度壓力補償即可直接測量蒸汽、空氣、氣體、水、液體的工況體積流量，配備溫度、壓力傳感器可測量標況體積流量和質量流量，是節流式流量計的理想替代產品。

二、智能渦街流量計原理

在流體中設置三角柱型旋渦發生體，則從旋渦發生體兩側交替地產生有規則的旋渦，這種旋渦稱為卡門旋渦，如圖1所示，旋渦列在旋渦發生體下游非對稱地排列。

設旋渦的發生頻率為f，被測介質平均流速為，旋渦發生體迎流面寬度為d，表體通徑為D，即可得到以下關系式：

　f=SrV1/d=SrV/md 　　　　　　　　　　　　　　　　　　　　

式中　　V1--旋渦發生體兩側平均流速，m/s；

　　　　 Sr--斯特勞哈爾數；

　　　　 m--旋渦發生體兩側弓形面積與管道橫截面面積之比　　　　　　　　

　管道內體積流量qv為

　　　　　　　　　　　　 qv=πD2V/4=πD2mdf/4Sr 　　　　　　　　　　　　　　　　

　　　　　　　　　　　　 K=f/qv=[πD2md/4Sr]-1 　　　　　　　　　　　　　　　　

式中 K--流量計的儀表系數，脈沖數/m3（P/m3）。

　　 K除與旋渦發生體、管道的幾何尺寸有關外，還與斯特勞哈爾數有關。斯特勞哈爾數為無量綱參數，它與旋渦發生體形狀及雷諾數有關，

渦街流量計斯特羅哈數與雷諾數的關系

在ReD=2×104～7×106范圍內，Sr可視為常數，這是儀表正常工作范圍。當測量氣體流量時，VSF的流量計算式為

式中 qVn，qV--分別為標準狀態下（0oC或20oC，101.325kPa）和工況下的體積流量，m3/h；

　　 Pn，P--分別為標準狀態下和工況下的絕對壓力，Pa；

　　 Tn，T--分別為標準狀態下和工況下的熱力學溫度，K；

　　 Zn，Z--分別為標準狀態下和工況下氣體壓縮系數。

　　由上式可見，VSF輸出的脈沖頻率信號不受流體物性和組分變化的影響，即儀表系數在一定雷諾數范圍內僅與旋渦發生體及管道的形狀尺寸等有關。但是作為流量計在物料平衡及能源計量中需檢測質量流量，這時流量計的輸出信號應同時監測體積流量和流體密度，流體物性和組分對流量計量還是有直接影響的。

三、智能渦街流量計特點

◆測量介質：氣體、液體、蒸氣

◆口徑規格法蘭卡裝式口徑選擇DN15~300

◆流量測量范圍正常測量流速范圍雷諾數1.5×104～4×106；氣體5～50m/s; 液體0.5～7m/s

◆測量精度 1.0級 1.5級 2.5級

◆被測介質溫度:常溫–25℃～100℃

◆高溫–25℃～150℃ -25℃～250℃

◆輸出信號脈沖電壓輸出信號高電平8～10V 低電平0.7～1.3V

◆脈沖占空比約50%,傳輸距離為100m

◆脈沖電流遠傳信號 4～20 mA,傳輸距離為1000m

◆儀表使用環境溫度:-25℃～+55℃ 濕度:5～90% RH50℃

◆材質 不銹鋼, 鋁合金

◆電源 DC24V或鋰電池3.6V

◆防爆等級本安型iaIIbT3-T6

◆防護等級 IP65

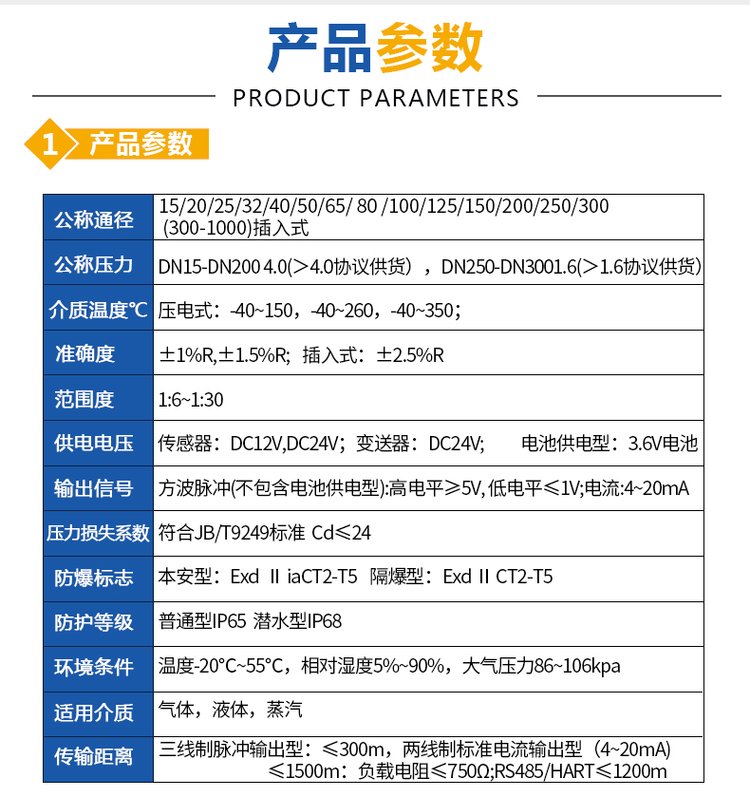

四、技術參數

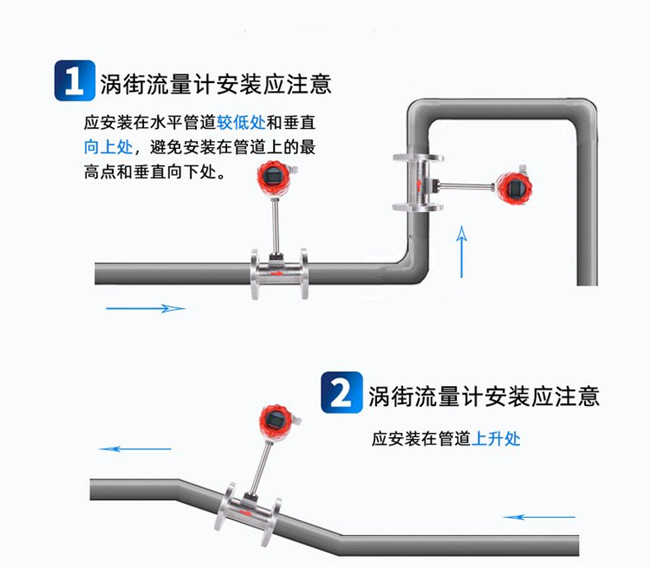

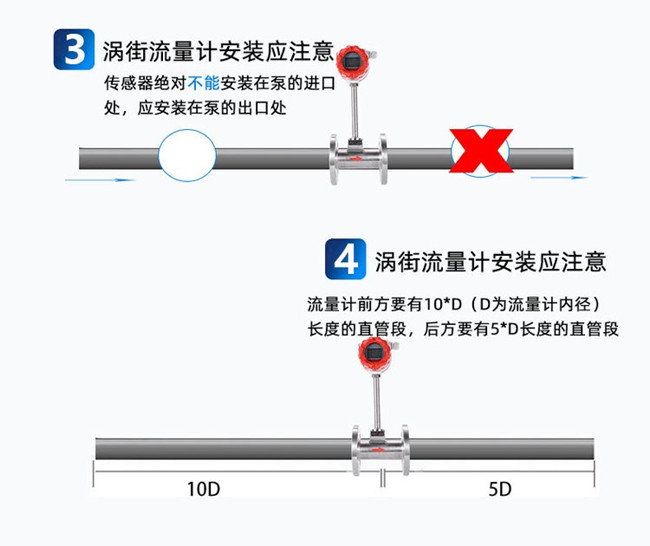

外形尺寸及安裝注意事項

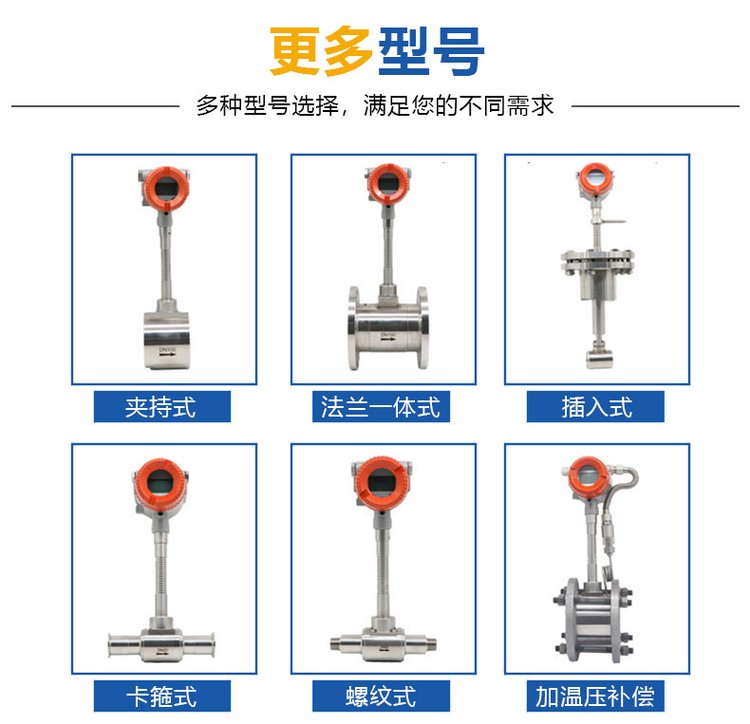

五、渦街流量計產品選型

型號

口徑

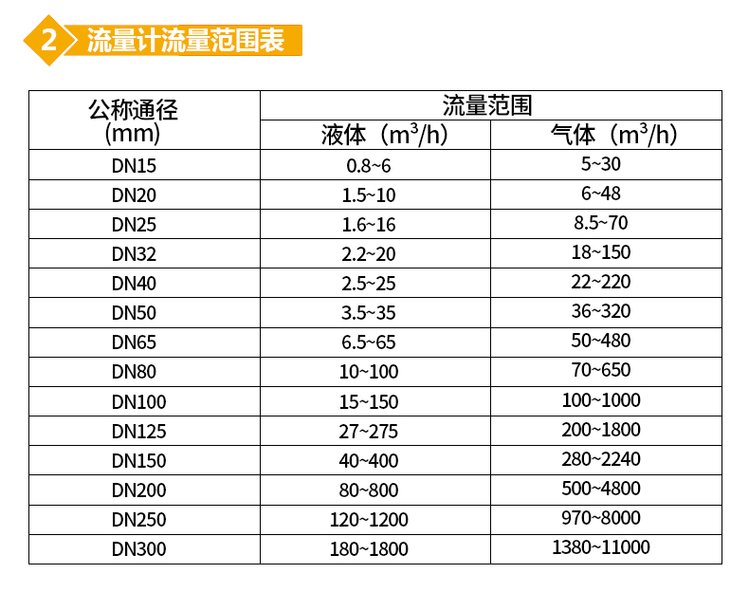

流量范圍m3/h（飽和蒸汽180℃ ρ=5.157Kg/m3）

液體

氣體

飽和蒸汽

HY-LU-15

DN15

0.4~4

3.0~12

HY-LU-20

DN20

0.8~8

6~30

HY-LU-25

DN25

1.2~12

9.0~55

HY-LU-32

DN32

2.0~20

12~120

HY-LU-40

DN40

3.0~30

20~200

HY-LU-50

DN50

5.0~50

30~300

HY-LU-65

DN65

8.0~80

50~500

HY-LU-80

DN80

12~120

80~800

HY-LU-100

DN100

20~200

120~1200

HY-LU-125

DN125

30~300

200~2000

HY-LU-150

DN150

40~400

300~3000

HY-LU-200

DN200

75~750

500~5000

HY-LU-250

DN250

110~1100

800~8000

HY-LU-300

DN300

160~1600

1100~11000

代號

功能1

無溫壓補償

有溫壓補償

代號

輸出型號

4-20mA輸出（二線制）

脈沖

RS485通訊接口

HART協議

代號

被測介質

液體

氣體

蒸汽

代號

連接方式

法蘭卡裝式

法蘭連接式

代號

功能2

1.0級（適用于液體）

1.5級

2.5級（DN15 DN20）

常溫

高溫

蒸汽

1.6MPa

2.5MPa

4.0MPa

內部3.6V供電（不帶輸出）

DC24V供電

不銹鋼（法蘭材質）

碳鋼（法蘭材質）
