| 執行標準 | 渦街流量計（JJG1029-2007） |
| 公稱通徑 | 200、250、300、350、400、450、500、600、800、1000、1200、1500 |
| 公稱壓力（MPa） | 1.6MPa、2.5MPa |
| 精度等級 |
液體：±2.5% 氣體或蒸汽：±2.5% |
| 量程比 | 1:10、1:15、1:20 |
| 傳感器材質 | 304不銹鋼、316（L）不銹鋼等 |
| 使用條件 |
介質溫度：-40℃～+250℃ 環境溫度：-20℃～+60℃ 相對濕度：5%～90% 大氣壓力：86KPa～106KPa |
| 信號輸出功能 | 脈沖信號、4～20mA信號 |
| 通訊輸出功能 | RS485通訊、HART協議等 |
| 工作電源 |
|
| 信號線接口 | 防爆型：內螺紋M20×1.5 |
| 防爆等級 | ExiaⅡCT5或ExdⅡBT6 |
| 防護等級 | IP65或更高（可訂制） |
| 公稱通徑 | 測量范圍（m³/h） | 公稱通徑 | 測量范圍（m³/h） | ||
| 液體 | 氣體 | 液體 | 氣體 | ||
| 200 | 70-700 | 600-6000 | 500 | 450-4500 | 4200-42000 |
| 250 | 110-1100 | 1060-10600 | 600 | 600-6000 | 6100-61000 |
| 300 | 180-1800 | 1500-15000 | 800 | 800-8000 | 11000-110000 |
| 350 | 210-2100 | 2000-20000 | 1000 | 1200-12000 | 17000-170000 |
| 400 | 270-2700 | 2700-27000 | 1200 | 1800-18000 | 24000-240000 |
| 450 | 350-3500 | 3300-33000 | 1500 | 2600-26000 | 38000-380000 |

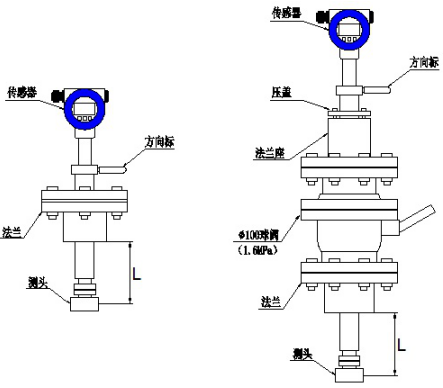

1、在管道上用氣焊開一個略小于φ100mm的圓孔，并把圓孔周圍毛刺清除干凈，以保證測頭旋轉流利。
2、在管道圓孔處焊上廠家提供的法蘭，要求法蘭軸線與管道軸線垂直。
3、將球閥及傳感器安裝在焊接好的法蘭上。
4、調節絲杠，使插入深度符合要求（保證測頭中心軸線和管道中心軸線重合），流體流向與方向標上的指示箭頭保持一致。
5、均勻擰緊壓蓋上的螺絲。(注：壓蓋的松緊程度決定儀表的密封程度和絲杠能否旋動)。
6、檢查各環節是否完成好，慢慢打開閥門觀察是否有泄漏（需特別注意人身安全）若有泄露請重復上一步驟返回。
