差壓式液位變送器 您當前位置： > 產品展示 > 壓力儀表系列 > 液位變送器 >

產品名稱：差壓式液位變送器

訂購熱線：18205232939

概述
HY1151/3351/3051DP型差壓式液位變送器是用于防止管道中的介質直接進入變送器里的壓力傳感器組件，它與變送器之間是靠注滿流體的毛細管連接起來的。用于測量液體、氣體或蒸汽的液位、流量和壓力，然后將其轉變成4～20mA DC信號輸出。

工作原理

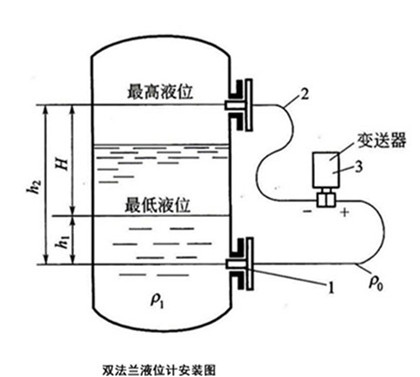

HY1151/3351/3051DP型差壓式液位變送器是我公司引進國外先進技術和設備生產的新型差壓變送器，關鍵原材料，元器件和零部件均源自進口，整機經過嚴格組裝和測試，該產品具有設計原理先進、品種規格齊全、安裝使用簡便等特點。差壓變送器帶上遠傳密封裝置后，就成為雙法蘭液位變送器，它仍具有差壓/壓力變送器的各種特點?？膳cHART手操器相互通訊，通過它進行設定，監控。


產品特點
可避免被測介質直接和變送器的隔離膜片接觸，這種測量方法適用于下述幾種情況：
1、被測介質對變送器敏感元件有腐蝕作用
2、需要將高溫被測介質與變送器隔離
3、被測介質中有固體懸浮物或高粘度介質
4、被測介質由引壓管引同時易固化或結晶
5、更換被測介質需嚴格凈化測量頭
6、測量頭必須保持衛生，嚴禁污染。使用對象：腐蝕性或粘性的液體
注意：真空場合不宜采用遠傳變送器。
雙法蘭液位變送器的遠傳裝置形式有四種：
1、扁平式遠傳裝置（標準3″、工作壓力2.5MPa）
2、螺紋安裝式遠傳裝置（大工作壓力10MPa）
3、法蘭安裝式遠傳裝置
4、插入筒式遠傳裝置（標準3″或4″，工作壓力2.5MPa）

技術參數

1、超級的測量性能，用于壓力、差壓、液位、流量測量

2、數字精度：±0.25%

3、模擬精度：±0.5%±0.1%F.S

4、全性能：±0.25F.S

5、穩 定性：0.25% 60個月

6、量程比：100：1

7、測量速率：0.2S

8、小型化（2.4kg）全不銹鋼法蘭，易于安裝，過程連接與其它產品兼容，實現測量

9、唯一采用H合金護套的傳感器，實現了冷、熱穩定性

10、采用16位計算機的智能變送器

11、標準4-20mA，帶有基于HART協議的數字信號，遠程操控

12、支持向現場總線與基于現場控制的技術的升級。

13、帶遠傳裝置的差壓/壓力變送器，為避免被測介質直接于變送器的隔離膜片接觸提供了一種可靠的測量方法。
選型方式

HY1151/3351DP	差壓式液位變送器
HY1151/3351GP	遠傳壓力變送器
	代碼	量程范圍KPa
	3	0-1.3～7.5
	4	0-6.2～37.4
	5	0-31.1～186.8
	6	0-117～690
	7	0-345～2068
		代碼	輸出
		E	4-20mADC
		S	智能式
			代號	法蘭材料			法蘭材料
			22	316SST			316SST
				代號	附加功能
				S1	一個遠傳裝置
				S2	二個遠傳裝置
					代碼	選項
					M1	0-100%線性指示表
					M2	LED顯示表
					M3	LCD顯示表
					B1	管裝彎支架
					B2	板裝彎支架
					B3	管裝平支架
					d	隔爆型dⅡBT4
					i	本安型iaⅡCT6
