產品簡介
/ product introduction智能PID調節器與各類傳感器、變送器配合使用，實現對溫度、壓力、液位、容量、力等物理量的測量顯示、智能PID調節器并配合各種執行器對電加熱設備和電磁、電動、氣動閥門進行PID調節和控制、報警控制、數據采集、記錄。
產品特點/ product characteristic
1、 二十幾種輸入信號選擇。
2、 過程量、給定值、控制量三重顯示。
3、 PID調節器正反作用選擇。
4、 出現斷阻、斷偶、斷線故障時,控制量、過程量的模擬輸出可選擇0%、100%或上限限幅值、下限限幅值。
5、 跟蹤輸入信號的零點和滿度可進行標定。
6、 智能聲光報警、雙定時器或計數器功能。
7、 可進行開方及小信號切除。
8、 閥位反饋信號任意選擇(各種模擬輸入)。
9、 可實現外給定值輸入(EM2功能)。
10、可分別設定控制量上限、下限輸出控制范圍。可實現分程PID控制,即保持第一控制量的基礎上另產生兩個分程控制量。
11、測量值與設定值顯示可進行加減運算。
12、PID參數自整定或P參數獨立自整定。
13、8組設定值及P、I、D參數存儲和調用。
14、控制量跟蹤反饋量(EM1功能),可實現手/自動向無擾動切除。內給定值位移(SB功能)。
15、可實現比值控制。比值控制公式:給定值SP=A×外給定+B(A為比值系數)。
16、4個開關量控制輸出。可實現重定位,關聯報警等方式。
17、二個或三個模擬量輸出:0~10mA或4~20mA。
18、50HZ同步雙向可控硅過零插補控制算法以實現對每一個正弦波的優化控制,避免了大功率負載對電網的高次諧波污染。斷續PID調節器內置41A雙向可控硅直接控制交流2KW以下的單相阻性負載或輸出3組觸發500A以下雙向可控硅的同步信號。(注:應為阻性負載)
19、可提供多主機,單主機,無主機方式的RS485異步串行通訊方式。通訊數據校驗遵照CRC-16美國數據通訊標準,高可靠性循環,條碼校驗。

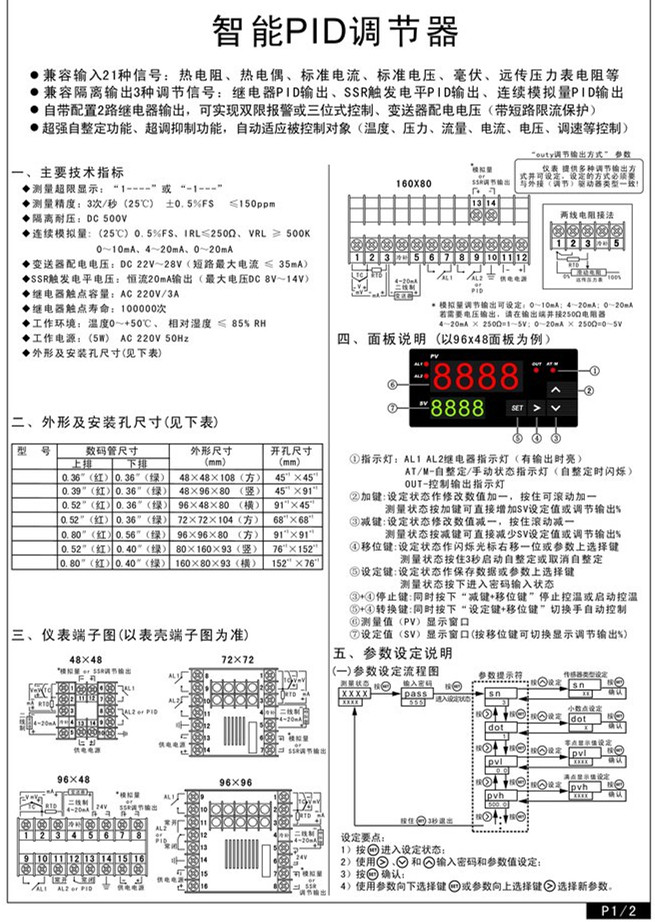

技術參數 / technical parameters
產品選型/ product selection
|
代碼 |
說明 |
|||||||
|
HY-XJM |
|
智能PID調節器 |
||||||
|
外型尺寸 |
A |
|
橫式160×80×125mm |
|||||
|
A/S |
|
豎式80×160×125mm |
||||||
|
B |
|
方式96×96×110 mm |
||||||
|
C |
|
橫式96×48×110 mm |
||||||
|
C/S |
|
豎式48×96×110 mm |
||||||
|
D |
|
方式72×72×110 mm |
||||||
|
報警輸出 |
B□ |
|
B1-1個報警點，B2-2個報警點 |
|||||
|
控制輸出 |
N |
|
無控制輸出 |
|||||
|
L |
|
繼電器控制輸出 |
||||||
|
G |
|
固態繼電器輸出 |
||||||
|
K1 |
|
單相可控硅過零觸發 |
||||||
|
K2 |
|
三相可控硅過零觸發 |
||||||
|
K3 |
|
單相可控硅移相觸發 |
||||||
|
K4 |
|
三相可控硅移相觸發 |
||||||
|
X1 |
|
4-20mA輸出 |
||||||
|
X2 |
|
0-10mA輸出 |
||||||
|
X3 |
|
1-5V輸出 |
||||||
|
X4 |
|
0-5V輸出 |
||||||
|
通訊輸出 |
P |
|
微型打印機 |
|||||
|
R |
|
串行通訊RS232 |
||||||
|
S |
|
串行通訊RS485 |
||||||
|
變送器配電電源 |
|
|
無饋電輸出 |
|||||
|
V12 |
|
帶DC12V饋電輸出 |
||||||
|
V24 |
|
帶DC24V饋電輸出 |
||||||
|
供電電源 |
|
220VAC供電 |
||||||
|
W |
|
DC24V供電 |
||||||
|

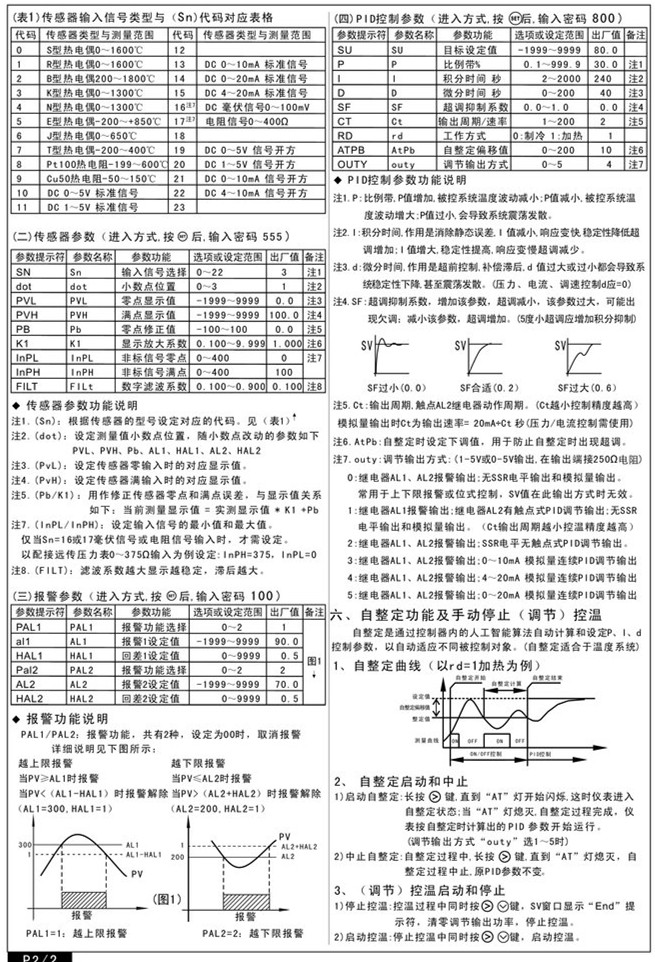

輸入信號 |
Sn |
|
見"輸入信號類型表" |
|||||
