型號 |
功能 |
|
HYYJ-101 [XWG-101] |
單純數顯記錄 |
|
HYYJ-101 [XWG-101] |
三位斷續式調節，（數顯、記錄、上下限報警） |
|
在上述型號上可 增加的選擇項目 |
mA訊號再傳輸 |
|
24V、DC變送器電源外供，兩線制傳輸信號 |
圓圖記錄儀系列儀表分度號及測量范圍見表2：
|
變送器種類 |
分度號 |
測量范圍（℃） |
|
熱電偶 |
E（EA-2） |
0-200 0-300 0-400 0-600 0-80 |
|
K（EU-2） |
0-600 0-800 0-1000 0-1100 0-1300 400-900 600-1100 |
|
|
S（LB-3） |
0-1300 0-1400 0-1600 600-1600 |
|
|
B（LL-2） |
0-1600 0-1800 |
|
|
T（F） |
0-1500 0-200 |
|
|
熱電阻 |
Pt100 |
-50-+50 0-50 0-100 0-150 0-200 0-300 0-400 0-500 |
|
Cu50 |
0-50 0-100 0-150 -50-50 |
|
|
4-20mA DC |
工程量相當范圍由用戶提出議定 |
|
|
校驗部位 |
調整部位 |
|
|
熱電偶或mV類 |
數顯始點 |
RV3 |
|
數顯終點 |
RV8 |
|
|
記錄始點 |
RV1 |
|
|
記錄終點 |
RV6 |
|
|
熱電阻或mA類 |
數顯始點 |
RV5 |
|
數顯終點 |
RV8（RV5） |
|
|
記錄始點 |
RV1 |
|
|
記錄終點 |
RV6 |
|
例如：K；0-1100℃儀表校驗
輸入0mV訊號，調RV3，使數顯0℃。
輸入45.108mV訊號，調RV8，使數顯1100℃。
同理，輸入訊號，調RV1，RV6進行記錄校驗。
2、熱電偶訊號的儀表在不具備補償導線/冰點條件下時，可直接用銅線連接進行校難如下圖：
由于待驗儀表具有冷端補償電阻，因此輸入的訊號，要進行室溫（冷端）修正。
例如：S；0-1600℃的儀表校驗
測量室溫20℃（相應熱電勢為0.113mV），因此輸入訊號應將室溫訊號減去，即輸入16.777-0.113=16.664mV，調RV8，使顯示1600℃，輸入-0.133mV，調RV3，使始點顯示為0℃。
3、mV、mA、V訊號的儀表，可直接用銅導線連接校驗。
4、熱電阻訊號的儀表，用三線法接標準電阻箱進行校驗。
例如：Pt100 0-150℃的儀表
輸入100Ω，RV5使始點顯示為0℃。
輸入157.33Ω，調RV8使始點顯示為150℃。
同理，調整RV1，RV6校驗記錄。

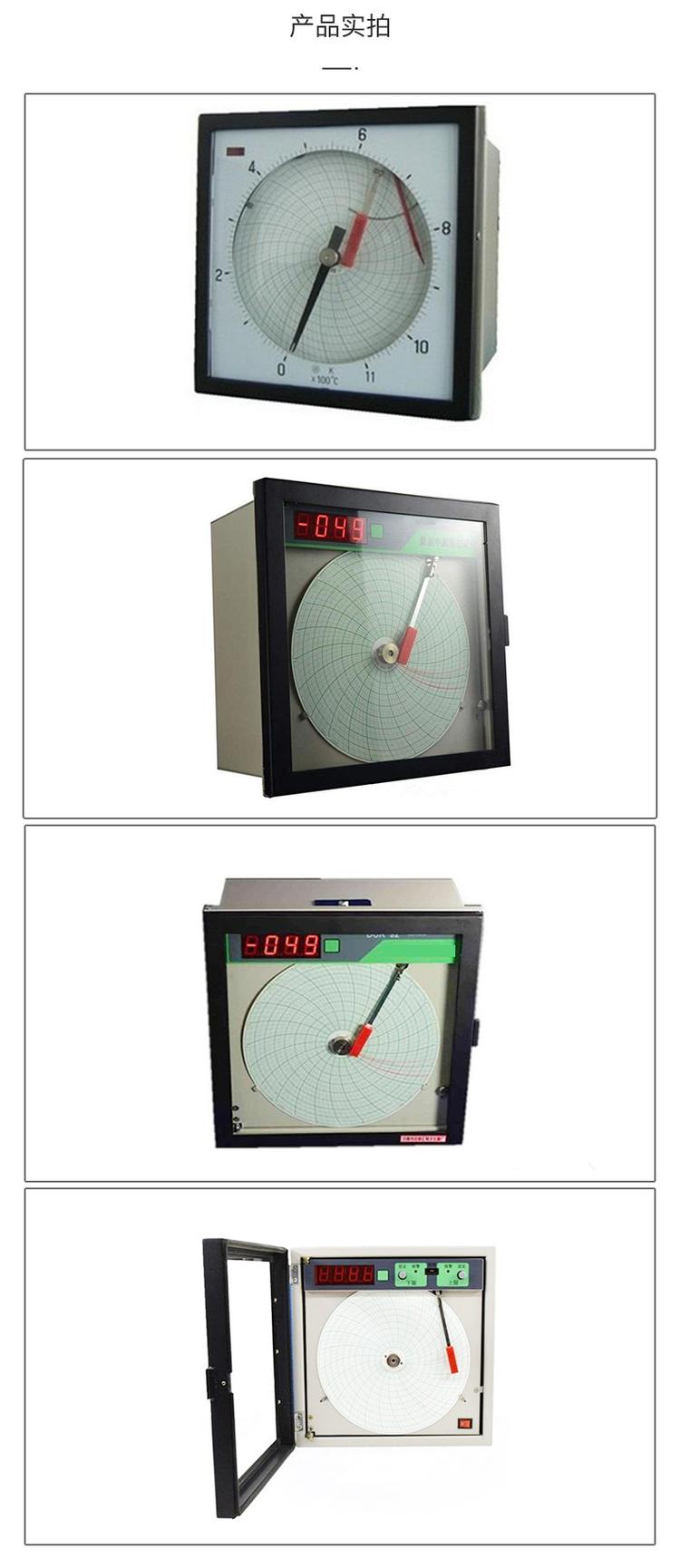

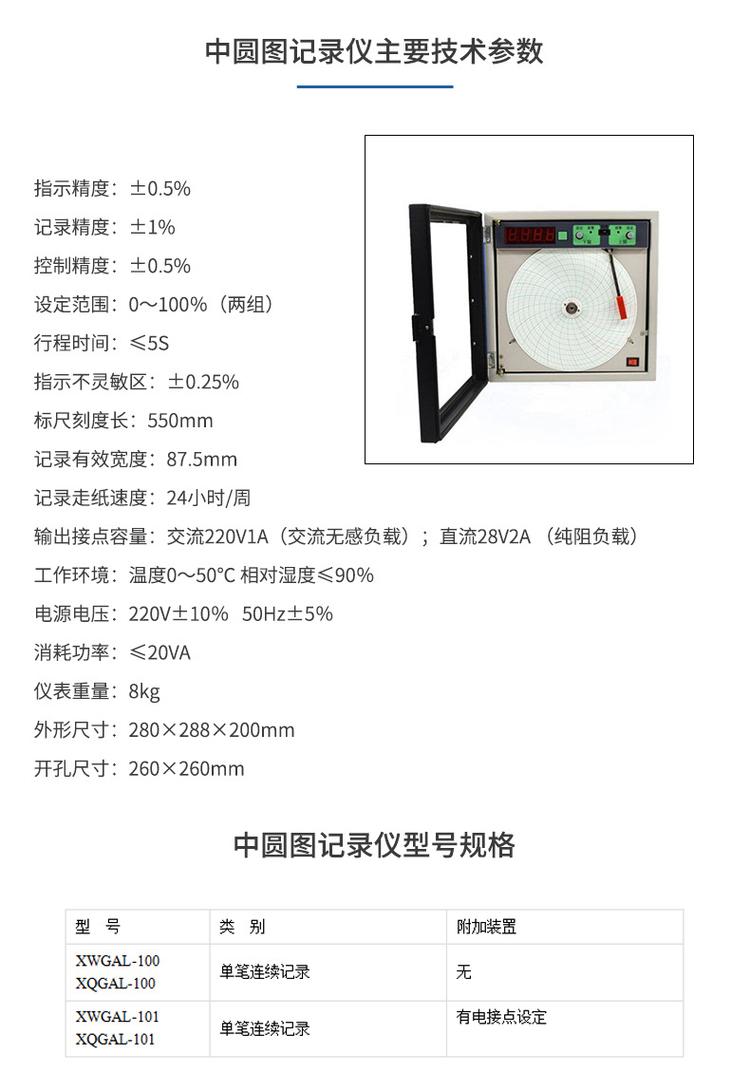

技術參數
1、工作條件：環境溫度0-50℃，相對溫度5-90%。
2、電 源：-220V 50Hz
3、顯示基本誤差限：不超過電量程的±0.5%
4、記錄基本誤差限：不超過電量程的±1%。
5、顯示回差：不超過電量程的0.25%
6、記錄回差：不超過電量程的0.5%。
7、記錄全程響應時間為1秒。
8、上下限報警/控制系統。手動設定：切換誤差±1%，繼電器角電容量250V、5V。
9、絕緣強度：電源—訊號，電源—地，訊號—地均為20MΩJ。
10、絕緣強度：電源—訊號，電源—地均勻1KV/分鐘，訊號—地為500V/分鐘。
11、外形尺寸：280×280×150mm 開孔尺寸：260×260mm。
