一、概述：
柴油流量表廣泛應用于石油、化工等工業過程中的石油制品及其它溶液的流量測量。LC傳感器殼體及橢圓齒輪均采用不銹鋼材料(或鑄鐵材料)，具有衛生、保潔、耐腐蝕等優點，可用于液體飲料、日用化妝液及醫藥工業、食品工業等要求衛生、保潔場合(使用前請先用洗潔精、清水清洗)，也可用于冶金、化工等工業部門腐蝕性液體的測量。
柴油流量表是一種指針顯示，字輪累積計數裝置及回零裝置的輕型容積式流量?jī)x表，柴油流量計是計量流經管道內液體流量總和的容積式流量計,該流量計具有測量精度高,受液體粘度影響小,表前不需要安裝直管段,在儀表測量室進出兩端液體壓差的在作用下，一對橢圓齒輪在軸承上不停地轉動并排出液體，測出橢圓齒輪的轉數即可知道流經儀表液體的總值。設橢圓齒輪旋轉一周排出的體積量Q，單位時間橢圓齒輪旋轉次數為N，則在該時間內流過的液體體積量為NQ。
二、 柴油流量表主要技術參數
1. 精度等級：普通型0.5級，高精度0.2級
2. 介質壓力：普通型1.6MPa，高壓型3.2MPa
3. 粘度范圍：普通型：0.6~200mpa.s，高粘度200~1000mpa.s
4. 介質溫度：普通型<120℃,高壓型<200℃
5. 表體材質：鑄鐵、不銹鋼等
6. 轉動部件：鋁合金、不銹鋼等
7. 本安防爆：ExiallAT3
8. 連接方式：法蘭連接DN10~DN100，螺紋連接DN10~DN50
9. 安裝方式；水平、垂直
10. 口徑系列：DN10，15，20，25，40，50，80，100
11. 壓力損失：≤0.1 MPa

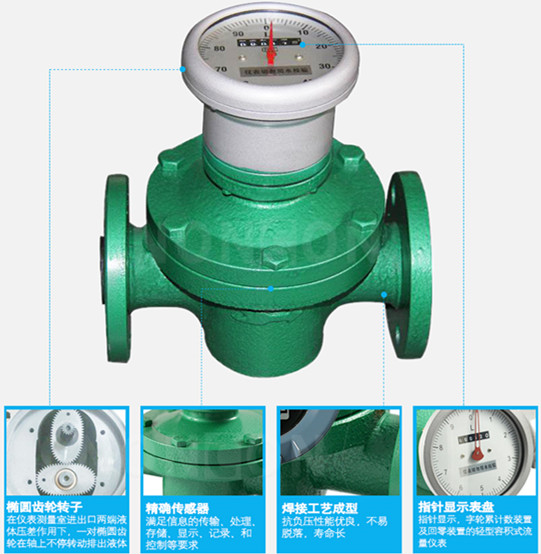

三、 柴油流量表結構原理
1. 在儀表測量室進出口兩端液體壓差的作用下，一對橢圓齒輪A、B在軸上不停的轉動并排出液體，測出橢圓齒輪的轉數即可知道流經儀表液體的總值。
2. LC型橢圓齒輪流量計采用磁性密封連接。積算機構以字輪表示累計讀數。
3. 橢圓齒輪流量計內與被測介質接觸的材料有鑄鐵、鑄鋁、不銹鋼、碳鋼和黃鋼等。

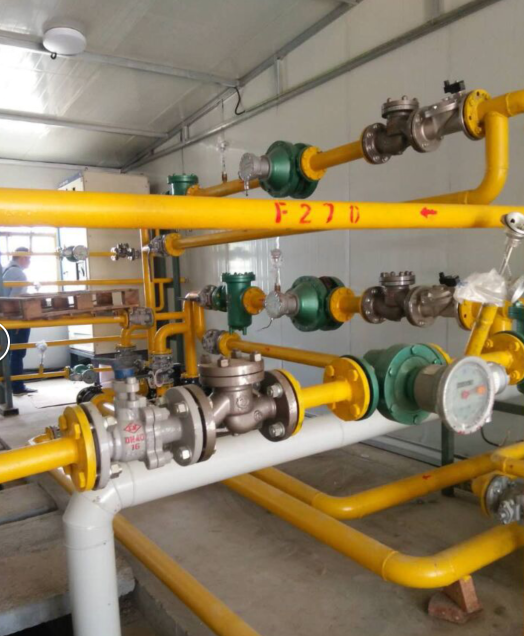

4.柴油流量計是一種計量流經管道內液體流量總量的容積式儀表，具有現場顯示累計流量或遠距離顯示瞬時流量及累計流量的功能，可與調節系統組合，實現流量檢測和控制的自動化。
LC型橢圓齒輪流量變送器與二次儀表配套組成的橢圓齒輪流量計，具有遠距離顯示瞬間流量及累計流量功能，可滿足自動控制需要。
變送器具有以下特點：
1. 采用先進無觸點發信技術；
2. 精確度高，受液體粘度變化影響??；
3. 表前無須安裝直管段；
4. 本質安全型防爆，防爆標志：ExiaIIAT3
5. 合格證書號為GYB5397，與關聯設備LB867連用，可用于相應爆炸危險場所

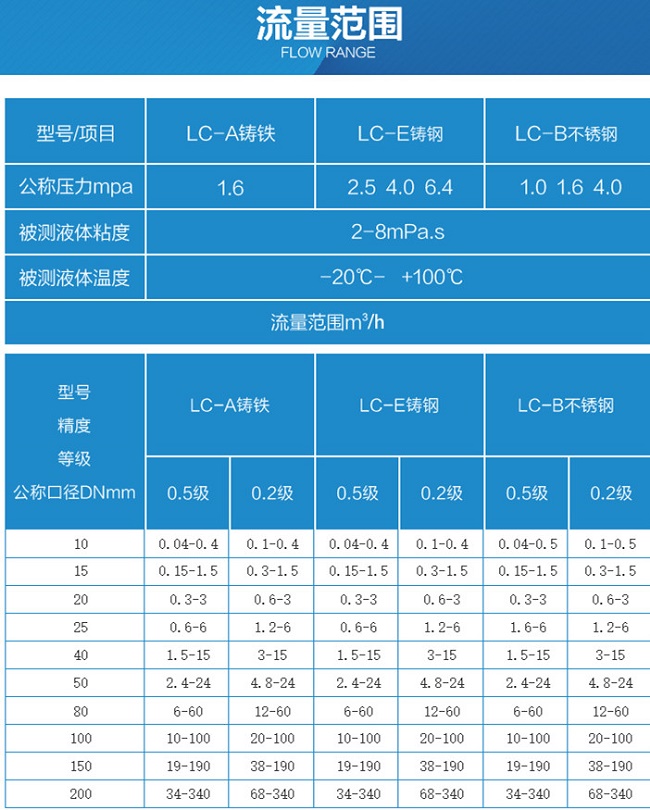

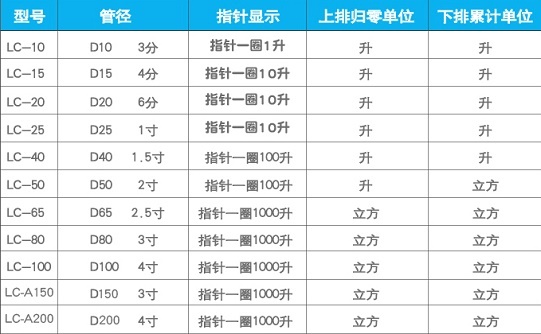

柴油流量表流量范圍

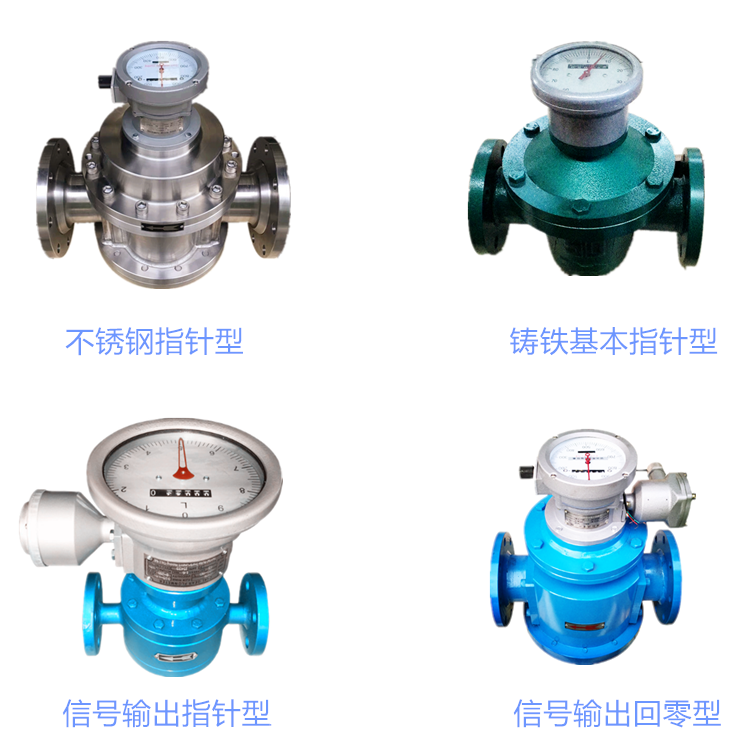

三、HY-LC 柴油流量表技術參數
|
型號 |
LC-a鑄鐵 |
LC-e鑄鋼 |
LC-b不銹鋼 |
||||
|
公稱壓力Mpa |
1.0 1.6 |
2.5 4.0 6.4 |
1.0 1.6 |
||||
|
被測液體粘度 |
2 ~200 Mpa.s |
||||||
|
被測液體溫度 |
-20℃～+100℃ |
||||||
|
流 量 范 圍 m3/h |
|||||||
|
型號 |
HYLC-a鑄鐵 |
HYLC-e鑄鋼 |
HYLC-b不銹鋼 |
||||
|
公稱口徑 |
0.5 |
0.2 |
0.5 |
0.2 |
0.5 |
0.2 |
|
|
10 |
0.04～0.4 |
0.1～0.4 |
0.04～0.4 |
0.1～0.4 |
0.1～0.5 |
0.1～0.5 |
|
|
15 |
0.25～1.5 |
0.3～1.5 |
0.25～1.5 |
0.3～1.5 |
0.3～1.5 |
0.3～1.5 |
|
|
20 |
0.5～3 |
0.6～3 |
0.5～3 |
0.6～3 |
0.6～3 |
0.6～3 |
|
|
25 |
1～6 |
1.2～6 |
1～6 |
1.2～6 |
1.2～6 |
1.2～6 |
|
|
40 |
2.5～15 |
3～15 |
2.5～15 |
3～15 |
3～15 |
3～15 |
|
|
50 |
4～24 |
4.8～24 |
4～24 |
4.8～24 |
4.8～24 |
4.8～24 |
|
|
65 |
5～40 |
8～40 |
5～40 |
8～40 |
8～40 |
8～40 |
|
|
80 |
10～60 |
12～60 |
10～60 |
12～60 |
12～60 |
12～60 |
|
|
100 |
16～100 |
20～100 |
16～100 |
20～100 |
20～100 |
20～100 |
|
|
150 |
32～190 |
38～190 |
32～190 |
38～190 |
38～190 |
38～190 |
|
|
200 |
34～340 |
68～340 |
34～340 |
68～340 |
68～340 |
68～340 |
|
|
類型代號 |
專用標志 |
材料標志 |
公稱通徑 |
公稱壓力 |
/計數器 |
發信器 |
精度 |
說明 |
|
HYLC- |
|
橢圓齒輪流量計 |
||||||
|
|
H |
|
焊接式鋼質流量計 |
|||||
|
U |
|
保溫夾套式流量計 |
||||||
|
N |
|
高粘度液體流量計 |
||||||
|
SP |
|
食品用流量計 |
||||||
|
T |
|
高溫流量計 |
||||||
|
Q |
|
計量汽油用流量計 |
||||||
|
|
A |
|
鑄鐵材質 |
|||||
|
E |
|
鑄鋼材質 |
||||||
|
B |
|
不銹鋼材質 |
||||||
|
|
10 |
|
公稱通徑為10mm |
|||||
|
15 |
|
公稱通徑為15mm |
||||||
|
…… |
|
|
||||||
|
200 |
|
公稱通徑為200mm |
||||||
|
|
1 |
|
1.0MPa |
|||||
|
2 |
|
1.6MPa |
||||||
|
3 |
|
2.5MPa |
||||||
|
4 |
|
4.0MPa |
||||||
|
6 |
|
6.3MPa |
||||||
|
|
A A1 |
|
用于DN40以下，A1可帶發信器 |
|||||
|
J1 |
|
用于DN50以上，可帶發信器 |
||||||
|
A5 A6 |
|
A5單指針字輪顯示 |
||||||
|
|
GF-Ⅰ |
|
12V三線制光電發信器 |
|||||
|
GF-Ⅱ |
|
24V三線制光電發信器 |
||||||
|
MF |
|
4~20mA輸出發信器 |
||||||
|
|
J |
0.2級精度 |
||||||
