| 型 號 |
規(guī)格代號 |
說 明 |
|
HY-LWGQ |
氣體渦輪流量計 |
|
|
公稱通徑 |
-15 |
15mm(管螺紋G1″) |
|
-25 |
25mm(管螺紋G11/4″) |
|
|
-40 |
40mm(法蘭型) |
|
|
-50 |
50mm(法蘭型) |
|
|
-80 |
80mm(法蘭型) |
|
|
-100 |
100mm(法蘭型) |
|
|
-150 |
150mm(法蘭型) |
|
|
-200 |
200mm(法蘭型) |
|
|
-250 |
250mm(法蘭型) |
|
|
-300 |
300mm(法蘭型) |
|
|
型式代號 |
A |
±2.5％(DN15,25) |
|
B |
±1.5％(1:15) |
|
|
C |
±1.0％(1:10) |
|
|
輸出信號 |
P |
脈沖輸出 |
|
I |
4～20mA輸出 |
|
|
T |
現(xiàn)場瞬時/累積流量指示（LRT-Ⅰ，電池供電） |
|
|
M |
脈沖/4～20mA輸出和現(xiàn)場瞬時/累積顯示(LRT-Ⅱ) |
|
|
C |
自動溫壓補償，脈沖/4～20mA輸出和現(xiàn)場顯示(LRT-Ⅲ) |
|
|
公稱壓力 |
C1 |
PN1.6MPa |
|
C2 |
PN2.5Mpa |
|
|
C3 |
PN4.0Mpa |
|
|
C4 |
PN6.3Mpa* |
|
|
C5 |
PN16Mpa* |
|
|
C6 |
PN25Mpa* |
|
|
C7 |
PN40Mpa* |
|
|
防爆要求 |
/NE |
不防爆 |
|
/EX |
防爆等級Ex ib Ⅰ（脈沖，模擬） |
|
|
特殊選項 |
/□ |
例：高壓等 |

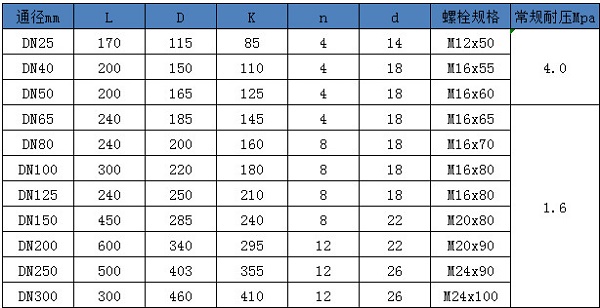

注：1、法蘭連接尺寸按JB/T 81-1994或JB/T 79-1994。
2、有*者為特殊定貨。
