氣體流量傳感器 您當前位置： > 產品展示 > 流量儀表系列 > 常用液體氣體流量計 >

產品名稱：氣體流量傳感器

訂購熱線：18205232939

概述
氣體流量傳感器可用于過程控制領域。它無須溫壓補償，直接測出流體的質量流量。它的突出特點是：沒有活動部件；壓力損失小；量程比寬；精度高；可靠性高；安裝簡單，操作方便。可以在所有領域全面替代孔板和差壓式流量計。

工作原理
氣體流量傳感器采用熱擴散原理，熱擴散技術是一種在苛刻條件下性能優良、可靠性高的技術，其典型傳感元件包括兩個熱電阻（鉑RTD ），一個是速度傳感器，一個是自動補償氣體溫度變化的溫度傳感器。當這兩個RTD 被置于介質中時，其中速度傳感器被加熱到環境溫度以上的一個恒定的溫差，另一個溫度傳感器用于感應介質溫度。流經速度傳感器的氣體質量流量是通過傳感元件的熱傳遞量來計算的。氣體速率增加，傳感器傳遞給介質的熱量增多。
（1）所有產品采用無活動部件設計不會因介質臟或介質顆粒造成傳感器堵塞。
（2）寬量程比100：1，對低流量敏感無需進行多級測量，適用于現場各種量程。
（3）幾乎沒有壓力損失，克服了傳統差壓法因管道壓力低而無法測量的弊病。
（4）解決用戶的各種實際問題（如安裝直管段不滿足、組份發生變化、測量效果不佳等）。可對組份變化進行修正，可在線清洗傳感器，插入長度可任意調整。
（5）傳感器可選單/多點滿足各種不同使用要求及高精度測量。
（6）傳感器插入式或在線式安裝降低安裝費用，適于各種管徑的測量。

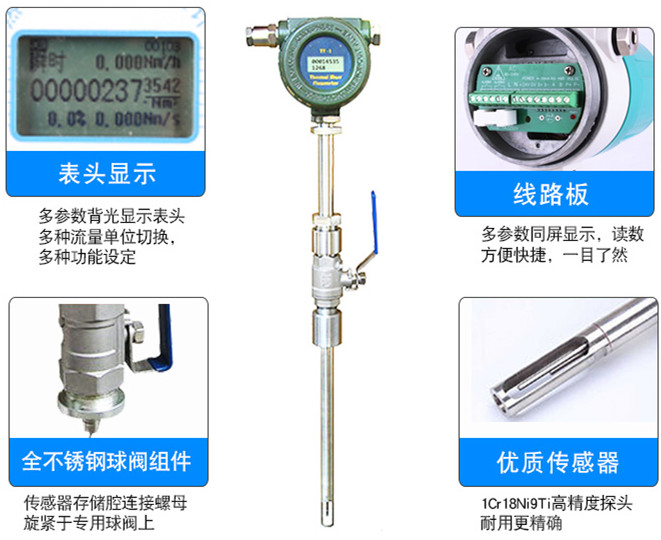

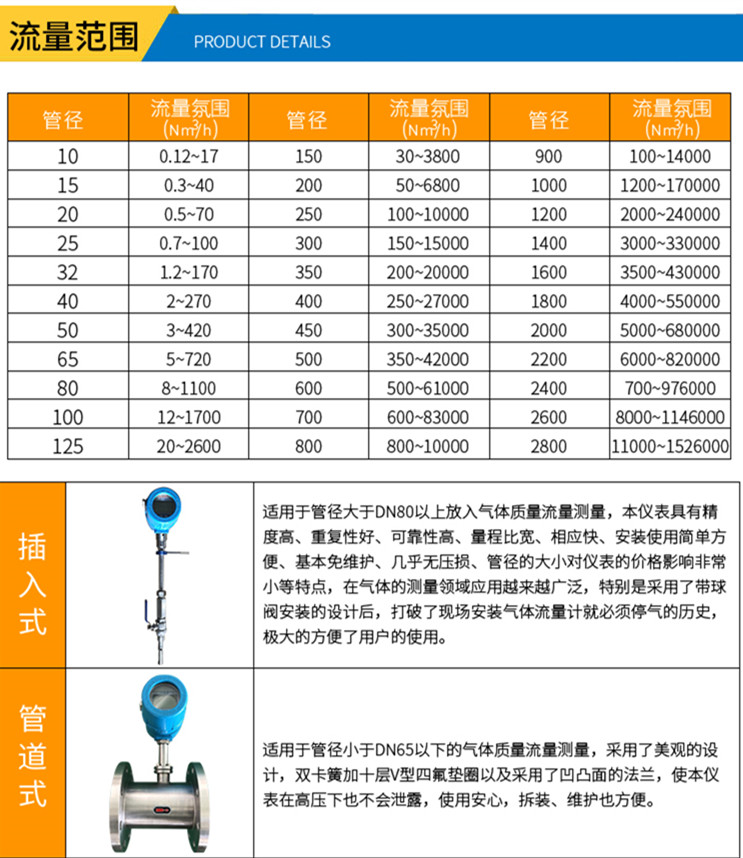

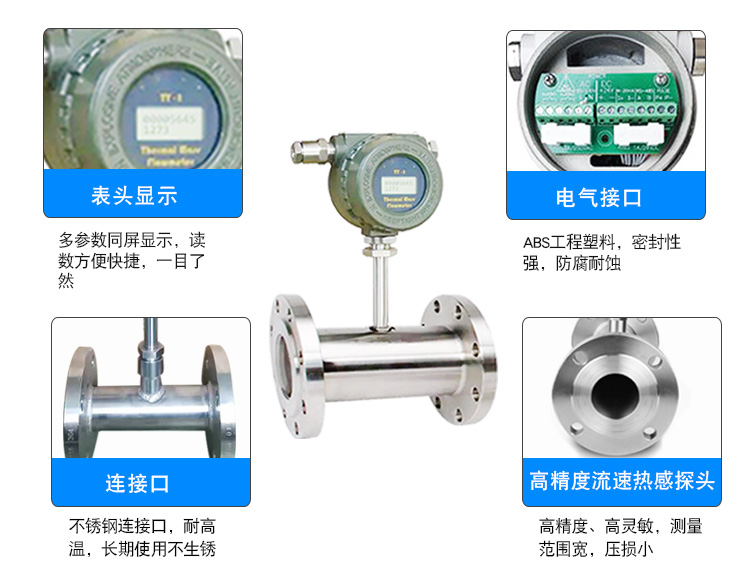

插入式介紹.jpg 法蘭式介紹.jpg

產品特點
1、不同氣體系數的設定
2、顯示零點的清零
3、輸出模擬量的校正
4、多點非線性曲線修正
5、寬量程比大于100：1
6、大口徑小流量測量精度更高
7、現場可對儀表設定
8、接近零壓力損失的封裝傳感器
9、對振動不敏感
10、直管段要求較小
11、測量值與壓力無關，真正的質量流量檢測
12、采用專家算法，實現儀表的高精度和穩定性
13、小于一秒的響應時間
14、液晶顯示，具有瞬時累積雙顯示，無需切換
技術參數

測量介質	各種氣體（乙炔氣除外）
管徑范圍	DN15～2000
流速范圍	0.1Nm/s～100Nm/s(標況條件20℃，101.33KPa)
準確度	±1%
介質溫度	常溫：-20～+100℃ 高溫：-20～+350℃
工作壓力	4.0MPa
供電電源	一體式轉換器AC220V或DC24V1A　　分體式轉換器：AC220V
響應速度	1秒
輸出信號	4～20mA 　RS～485
測量顯示	質量流量、標況體積流量、累計流量、北京時間、累計運行時間。
傳感器防護等級	IP68
轉換器防護等級	一體式：IP67　分體壁掛式：IP65 　　分體盤裝式：IP52
防爆等級	EXd II CT4
報警	1-2路繼電器結點：5A/AC220V、5A/DC30V自設定
傳感器材質	1Cr18Ni9Ti、哈氏合金、鈦、316L、鋁、304不銹鋼
探桿材質	1Cr18Ni9Ti、316L、304不銹鋼

選型：

HYRSL	氣體流量傳感器
公程通徑	-XX	100表示DN100
安裝形式		G	管道式
		C	插入式	1		螺紋連接
				2		法蘭連接
公稱壓力			A	0~0.6MPA
			B	0~1.0MPA
			C	0~1.6MPA
			D	0~2.5MPA
			E	0~4.0MPA
			F	0~6.4MPA
			G	0~10MPA
			H	0~16MPA
工藝條件				0	普通
				1	防腐
				2	防爆
				3	高溫
輸入信號					A		無輸出
					B		4~20MA
					C		RS485 MODBUS
供電電源							1	220V AC
							2	24V DC
