蒸汽流量表 您當前位置： > 產品展示 > 流量儀表系列 > 常用液體氣體流量計 >

產品名稱：蒸汽流量表

訂購熱線：18205232939

概述

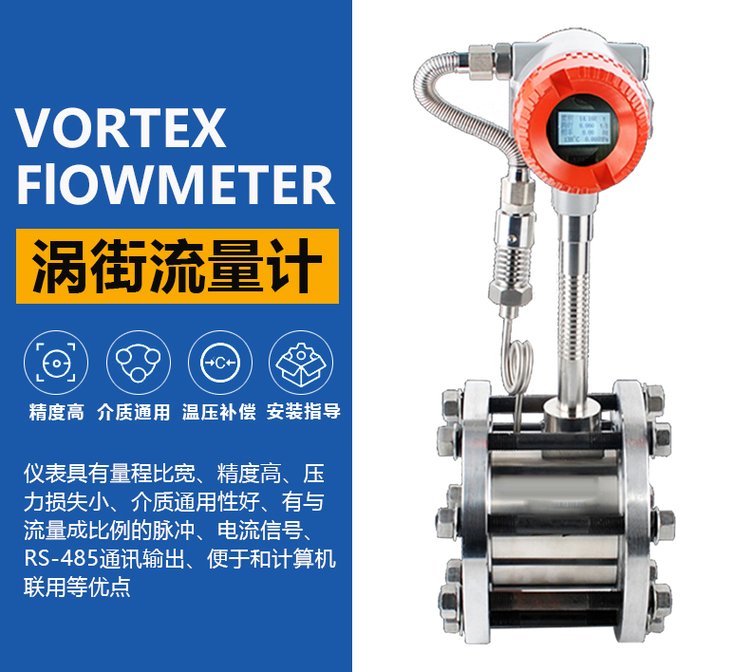

HYLU系列蒸汽流量表主要用于工業管道中蒸汽介質流體的流量測量,渦街蒸汽流量計特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高,維護量小。儀表參數能長期穩定。渦街蒸汽流量計采用壓電應力式傳感器,可靠性高,可在-20℃～+350℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較先進、理想的流量儀表。

工作原理
蒸汽流量表采用壓電應力式傳感器,可靠性高,可在-30℃～+350℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較先進、理想的流量儀表。
蒸汽流量表輸出的脈沖頻率信號不受流體物性和組分變化的影響，即儀表系數在一定雷諾數范圍內僅與旋渦發生體及管道的形狀尺寸等有關。但是作為流量計在物料平衡及能源計量中需檢測質量流量，這時流量計的輸出信號應同時監測體積流量和流體密度，流體物性和組分對流量計量還是有直接影響的。

產品特點
1、無可動部件，長期穩定，結構簡單便于安裝和維護
2、傳感器輸出為脈沖頻率，其頻率與被測流體的實際流量呈線性，零點無漂移，性能十分穩定，結構形式多樣，有管道插入式流量傳感器形式
3、精確度較高，通常液體的測量精度為±1%；氣體的測量精度為±1.5%
4、測量量程范圍寬，在雷諾數為2×10?~7×10?范圍內，可達1:20
5、壓損小（約為孔板流量計的1/4~1/2）,屬于節能流量儀表

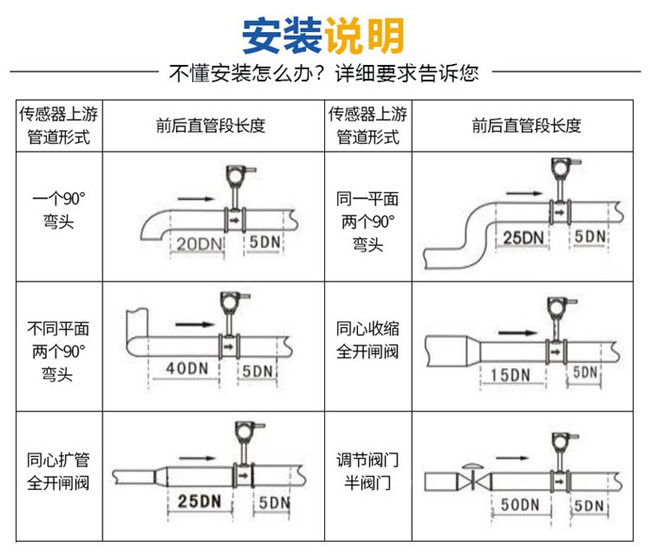

6、安裝方式靈活，根據現場工藝管道不同，可水平，垂直和不同角度傾斜安裝
7、采用消擾電路和抗震動傳感頭，具有一定抗環境震動性能

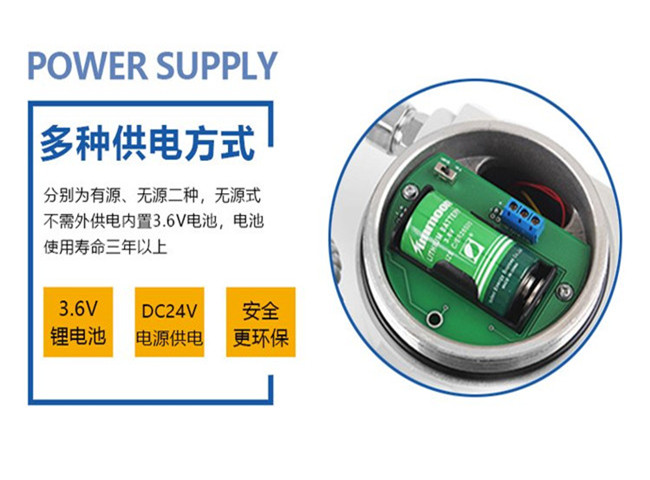

8、采用超低功耗單片微機技術，1節3V10AH鋰電池可使用5年以上
9、由軟件對儀表系數非線性進行修正，提高測量精度
10、采用EEPROM對累積流量進行掉電保護，保護時間大于10年

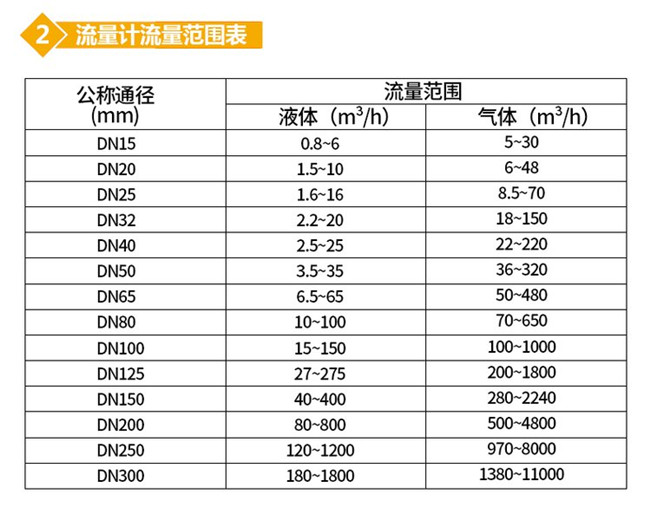

產品選型

型號

口徑

流量范圍m3/h（飽和蒸汽180℃ ρ=5.157Kg/m3）

液體

氣體

飽和蒸汽

HY-LU-15

DN15

0.4~4

3.0~12

HY-LU-20

DN20

0.8~8

6~30

HY-LU-25

DN25

1.2~12

9.0~55

HY-LU-32

DN32

2.0~20

12~120

HY-LU-40

DN40

3.0~30

20~200

HY-LU-50

DN50

5.0~50

30~300

HY-LU-65

DN65

8.0~80

50~500

HY-LU-80

DN80

12~120

80~800

HY-LU-100

DN100

20~200

120~1200

HY-LU-125

DN125

30~300

200~2000

HY-LU-150

DN150

40~400

300~3000

HY-LU-200

DN200

75~750

500~5000

HY-LU-250

DN250

110~1100

800~8000

HY-LU-300

DN300

160~1600

1100~11000

代號

功能1

無溫壓補償

有溫壓補償

代號

輸出型號

4-20mA輸出（二線制）

脈沖

RS485通訊接口

HART協議

代號

被測介質

液體

氣體

蒸汽

代號

連接方式

法蘭卡裝式

法蘭連接式

代號

功能2

1.0級（適用于液體）

1.5級

2.5級（DN15 DN20）

常溫

高溫

蒸汽

1.6MPa

2.5MPa

4.0MPa

內部3.6V供電（不帶輸出）

DC24V供電

不銹鋼（法蘭材質）

碳鋼（法蘭材質）
