風量流量計 您當前位置： > 產品展示 > 流量儀表系列 > 常用液體氣體流量計 >

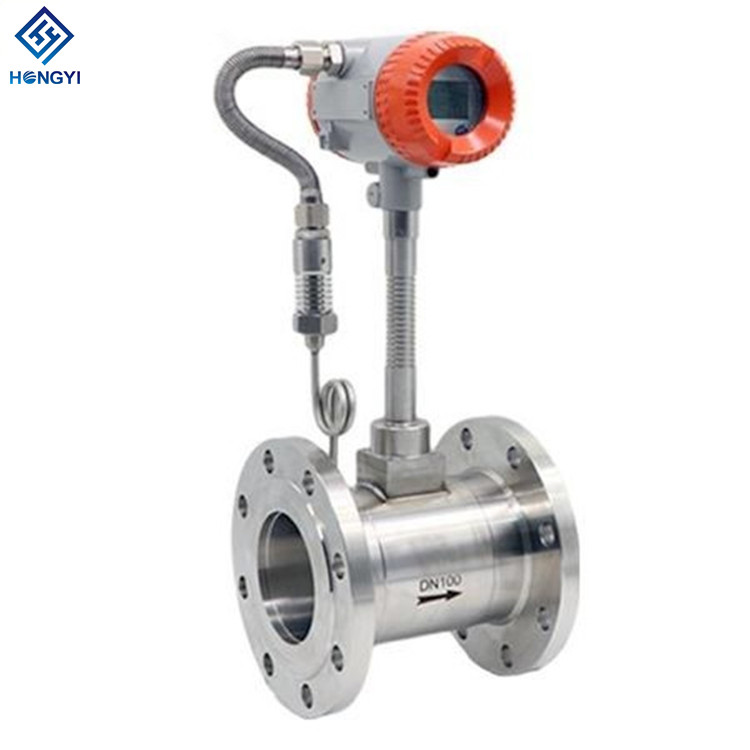

產品名稱：風量流量計

訂購熱線：18205232939

產品概述　　
HY-LU風量流量計是由設計在流場中的旋渦發生體、檢測探頭及相應的電子線路等組成。當流體流經旋渦發生體時，它的兩側就形成了交替變化的兩排旋渦，這種旋渦被稱為卡門渦街。斯特羅哈爾在卡門渦街理論的基礎上又提出了卡門渦街的頻率與流體的流速成正比，并給出了頻率與流速的關系式：

　　　　　　　f=St×V/d

　　　　　　　式中：

　　　　　　　f 渦街發生頻率（Hz）

　　　　　　　V 旋渦發生體兩側的平均流速（m/s）

　　　　　　　St 斯特哈羅爾系數（常數）

　　這些交替變化的旋渦就形成了一系列交替變化的負壓力，該壓力作用在檢測探頭上，便形成了一系列的交變電信號，經前置放大器轉換、整形、放大處理后，輸出與旋渦同步成正比的脈沖頻率信號（或標準信號）。

HY-LU風量流量計產品特點

無可動部件，長期穩定，結構簡單便于安裝和維護;

傳感器輸出為脈沖頻率，其頻率與被測流體的實際流量呈線性，零點無漂移，性能十分穩定，結構形式多樣，有管道式、插入式流量傳感器形式;

精確度較高，通常液體的測量精度為±1.0%；氣體的測量精度為±1.5%;

測量量程范圍寬，在雷諾數為2×104 ～7×106范圍內，可達1:20;

壓損?。s為孔板流量計的1/4～1/2），屬于節能流量儀表;

安裝方式靈活，根據現場工藝管道不通，可水平，垂直和不同角度傾斜安裝;

采用消擾電路和抗震動傳感頭，具有一定抗環境振動性能;

采用超低功耗單片微機技術，1節3V10AH鋰電池可使用5年以上;

由軟件對儀表系數非線性進行修正，提高測量精度;

采用EPROM對累積流量進行掉電保護，保護時間大于10年;

HY-LU風量流量計技術參數

執行標準	渦街流量計（JJG1029-2007）
儀表口徑	15、20、25、32、40、50、65、80、100、125、150、200、250、300
公稱壓力（Mpa）	1.6Mpa、2.5Mpa、4.0Mpa（其他可訂制）
精度等級	液體：±1% 氣體或蒸汽：±1.5%、±1%
量程比	1:10；1:15；1:20
傳感器材質	304不銹鋼、316（L）不銹鋼等
使用條件	介質溫度：-40℃～+250℃、-40℃～+320℃ 環境溫度：-20℃～+60℃ 相對濕度：5%～95% 大氣壓力：86Kpa～106 Kpa
信號輸出功能	脈沖信號、4～20mA信號
通訊輸出功能	RS485通訊輸出、HART協議等
工作電源	外電源：34VDC±15%，紋波≤±5%，適用于4～20mA輸出、脈沖輸出、RS485通訊輸出等內電源：1組3.1V10AH鋰電池，電池電壓在2.0V～3.0V時均可正常工作
信號線接口	基本型：豪斯曼接頭或自帶三芯線纜；防爆型：內螺紋M20×1.5
防爆等級	ExiaIICT5或ExdIIBT6
防護等級	IP65或更高（可訂制）

流量范圍

儀表口徑	液體測量范圍（m3/h）	氣體測量范圍（m3/h）	連接方式	耐壓等級（Mpa）
DN15	1.2-6.2	5-25	法蘭夾裝/法蘭連接	2.5/1.6
DN20	1.5-10	8-50	法蘭夾裝/法蘭連接	2.5/1.6
DN25	1.6-16	10-70	法蘭夾裝/法蘭連接	2.5/1.6
DN32	1.9-19	15-150	法蘭夾裝/法蘭連接	2.5/1.6
DN40	2.5-26	22-220	法蘭夾裝/法蘭連接	2.5/1.6
DN50	3.5-38	36-320	法蘭夾裝/法蘭連接	2.5/1.6
DN65	6.2-65	50-480	法蘭夾裝/法蘭連接	2.5/1.6
DN80	10-100	70-640	法蘭夾裝/法蘭連接	2.5/1.6
DN100	15-150	130-1100	法蘭夾裝/法蘭連接	2.5/1.6
DN125	25-250	200-1700	法蘭夾裝/法蘭連接	1.6/1.6
DN150	36-380	280-2240	法蘭夾裝/法蘭連接	1.6/1.6
DN200	62-650	580-4960	法蘭夾裝/法蘭連接	1.6/1.6
DN250	140-1400	970-8000	法蘭夾裝/法蘭連接	1.6/1.6
DN300	200-2000	1380-11000	法蘭夾裝/法蘭連接	1.6/1.6
