概述

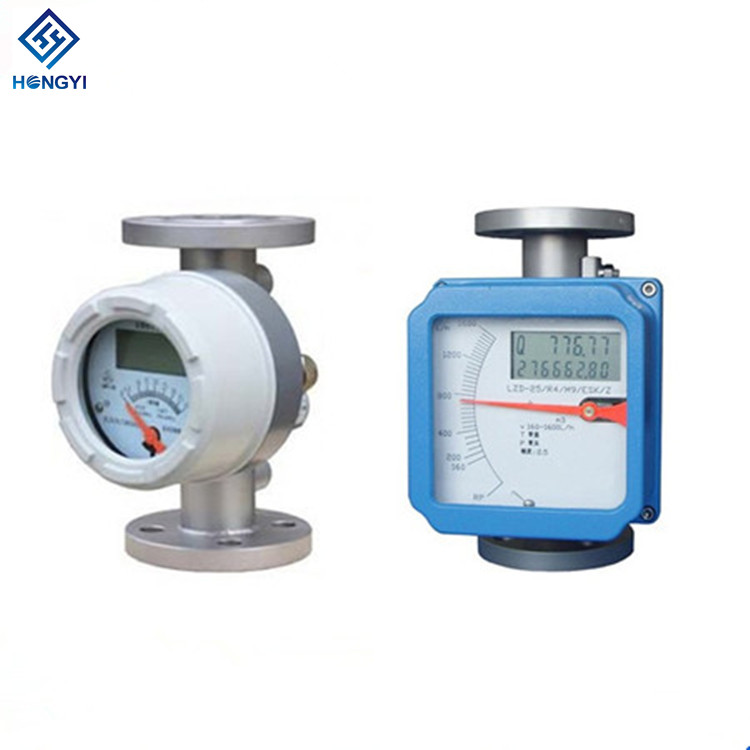

HY-LZ沼氣流量計是基于浮子位置測量的一種變面積流量?jī)x表。因其具有體積小、壓損小、量程比大、安裝維護方便等特點，采用了國際先進的無接觸檢測磁場角度變化的磁測傳感器、并配以Motorola微處理系統，可實現液晶指示、累積、遠傳輸出(4～20mA)、高沖輸出、上下限報警輸出等功能，該型智能信號變送器具有測量精度和可靠性，完全可以取代進口同類型儀表，且具有性價比高、多參數標定、掉電保護等特點。
結構和工作原理:
1、結構：
HY-LZ沼氣流量計主要由三大部分組成：
a、指示器(智能型指示器，就地指示器)；
b、浮子；
c、錐形測量室。
2、工作原理：
被測介質自下而上經錐形測量管時浮子的上下端產生差壓形成上升的力，當浮子所受上升力大于浸在流體中浮子重量，浮子便上升，環隙面積就隨之增大，環隙處流體流速立即下降，浮子上下端差壓降低，作用于浮子的上升力亦隨著減少，直到上升力等于浸在流體中浮子重量時，浮子便穩定在某一高度。浮子位置的高低即對應著被測介質流量的大小。浮子內置磁鋼，在浮子隨介質上下移動時，磁場隨浮子的移動而變化。
a、對于就地型，由就地指示器中的旋轉磁鋼與浮子內磁鋼耦合，而發生轉動，同時帶動指針，通過刻度盤指示出此時的流量大小。
b、對于智能型，由智能型指示器中的一個固態磁傳感器將磁場的變化轉化成電信號，經A/D變換、微處理器，D/A輸出，LCD液晶顯示，來顯示出流量的大小及累積流量。
應用范圍：
金屬管浮子流量計堅固簡潔、使用壽命長，特別適用于小口徑和低流速介質流量測量；工作可靠，維護量小，壽命長；廣泛用于石油、化工、冶金、電力、醫藥、食品、造紙等行業液體、氣體介質的測量與過程控制、各行業復雜、惡劣環境下、對小流量、低流速、各種苛刻介質條件的流量測量與過程控制。
HY-LZ沼氣流量計主要特點：
1、全金屬結構設計，堅固、簡潔、耐高壓、耐高溫、防腐、使用壽命長；
2、短行程，總高250mm，安裝方便 ；
3、機械指針現場指示瞬時流量，LCD液晶顯示瞬時流量、累積流量 ；
4、智能型指示器，采用國外高信號采集處理芯片，模塊化設計，無磁滯后；
5、具有數據恢復、數據備份、掉電保護及錯誤自診斷功能 ；
6、HART型指示器，二線制24VDC供電，4-20mA標準電流信號輸出疊加HART協議；
7、通過HART通訊手操器可進行參數組態和現場調整 ；
8、與PC機串口連接，通過Windows程序，實現現場對儀表進行標定 ；
9、 可用于易燃、易爆危險場合；

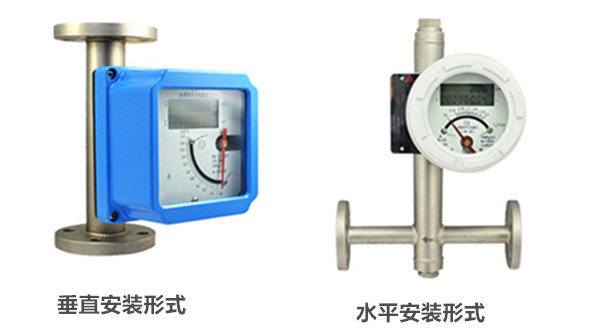

10、垂直、水平、上進下出、底進側出、側進側出等多種安裝形式，法蘭或螺紋連接。

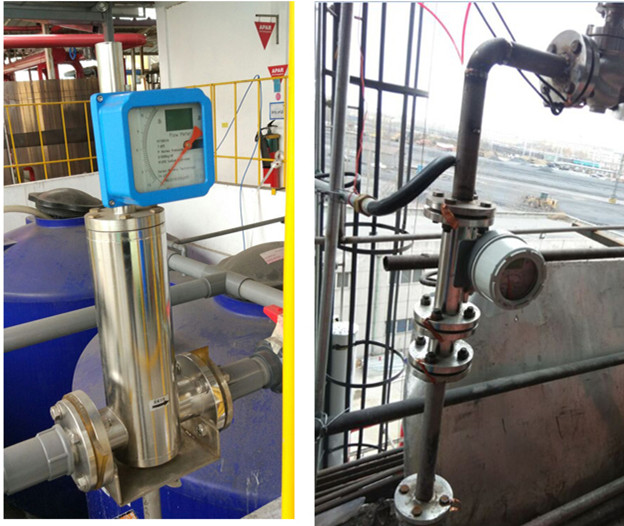

現場安裝示例
技術參數
量程比：標準型10：1 特殊型20：1
精 度： 標準型1．5級 特殊型1．0級
壓力等級：標準型： DN15－DN50 4.0MPa DN80-DN200 1.6MPa
特殊型： DN15－DN50 25MPa DN80-DN200 16MPa
夾套的壓力等級為1．6MPa
特殊型在選型和訂貨前應與工廠協商
壓力損失：7kPa-70kPa
介質溫度：標準型：－80℃-＋200℃：PTFE：0℃－85℃
高溫型：最高可達400℃
介質粘度：DN15: <5mPa.s(F15.1-F15.3)
<30mPa.s(F15.4-F15.8)
DN25: <250mPFa.s
DN50-DN150: <300mPa.s
環境溫度：液晶型－30℃－+85℃
指針型－40℃－+120℃
連接形式：標準型：DIN2501標準法蘭
特殊型：由用戶指定的任意標準法蘭或螺紋
電纜接口：M20＊1．5
供電電源：標準型24VDC二線制4－20mA（10．8VDC－36VDC）
交流型：85－265VAC 50HZ
電池型：3．6V@4AH鎳氫電池
報警輸出：上限或下限瞬時流量報警
標準型：集電極開路輸出（最大100mA@30VDC內部阻抗100歐）
特殊型：繼電器輸出（觸點容量最大5A@250VAC）
脈沖輸出：累積脈沖輸出，最小間隔50毫秒
液晶顯示：瞬時流量顯示數值范圍：0－50000
累計流量顯示數值范圍：0－99999999
防護等級：IP65
防爆標志：本安型iaⅡCT6 隔爆型dⅡCT6
