差壓式孔板流量計 您當前位置： > 產品展示 > 流量?jī)x表系列 > 節流裝置差壓式流量計 >

產品名稱：差壓式孔板流量計

訂購熱線：18205232939

一、差壓式孔板流量計工作原理
充滿管道的流體流經管道內的節流裝置，在節流件附近造成局部收縮，流速增加，在其上、下游兩側產生靜壓力差。一體化孔板流量計是將標準孔板與多參數差壓變送器（或差壓變送器、溫度變送器及壓力變送器）配套組成的高量程比差壓流量裝置，可測量氣體、蒸汽、液體及天然氣的流量，廣泛應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。

二、產品特點
1、節流裝置結構易于復制，簡單、牢固，性能穩定可靠，使用期限長，價格低廉。
2、孔板計算采用國際標準與加工。
3、孔板流量計 應用范圍廣，全部單相流皆可測量，部分混相流亦可應用。
4、標準型節流裝置無須實流校準，即可投用。
5、一體式的孔板流量計安裝更簡單，無須引壓管，可直接接差壓變送器和壓力變送器。

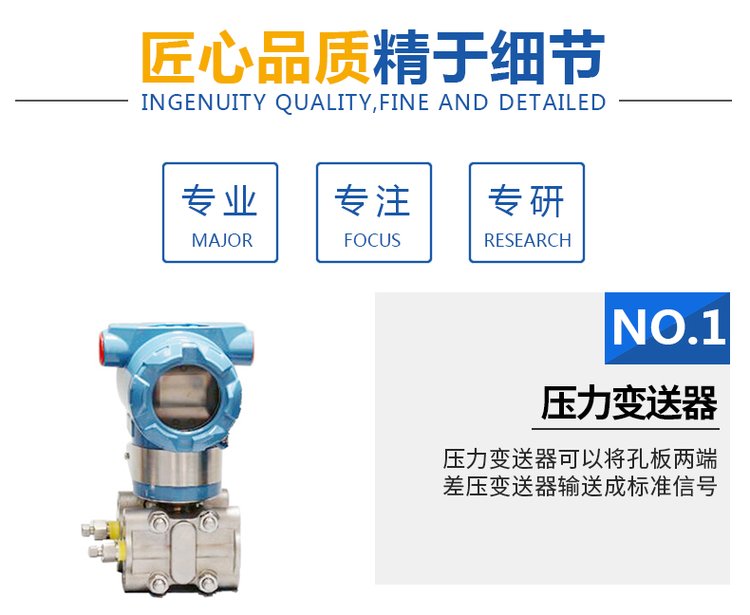

6、采用進口單晶硅智能差壓傳感器。
7、高精度，完善的自診斷功能。
8、智能孔板流量計其量程可自編程調整。

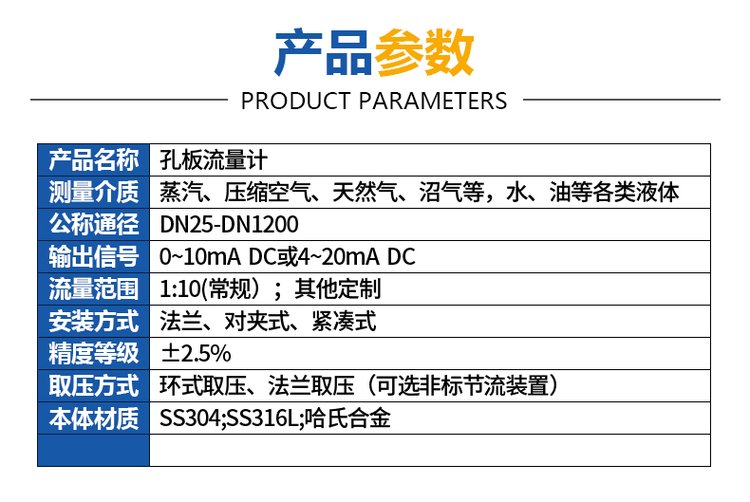

三、差壓式孔板流量計技術參數
公稱通徑： DN20 – DN1000
依據國家標準GB/T2624-93進行設計制造
依據國家檢定規程進行出廠檢定
基本精度： ±0.5%、±1%、±1.5%
流量范圍： ≥ 1:15
公稱壓力： 0.6、1.0、1.6、2.5、4.0、6.4、10（MPa）
被測介質：飽和蒸氣、過熱蒸氣、水、空氣、天然氣、其它混合介質
被測介質溫度：-10℃~ 450℃
供電電源：智能流量積算儀220VAC，流量變送器24VDC（由積算儀供電）
輸出信號： 4-20mA DC或RS485通訊
注意事項：
1、接線時，將電纜穿過防水接頭(附件)或繞性管并擰緊密封螺帽，以防雨水等通過電纜滲漏進變送器殼體內；
2、測量液體壓力時，變送器的安裝位置應避免液體的沖擊(水錘現象)，以免傳感器過壓損壞；

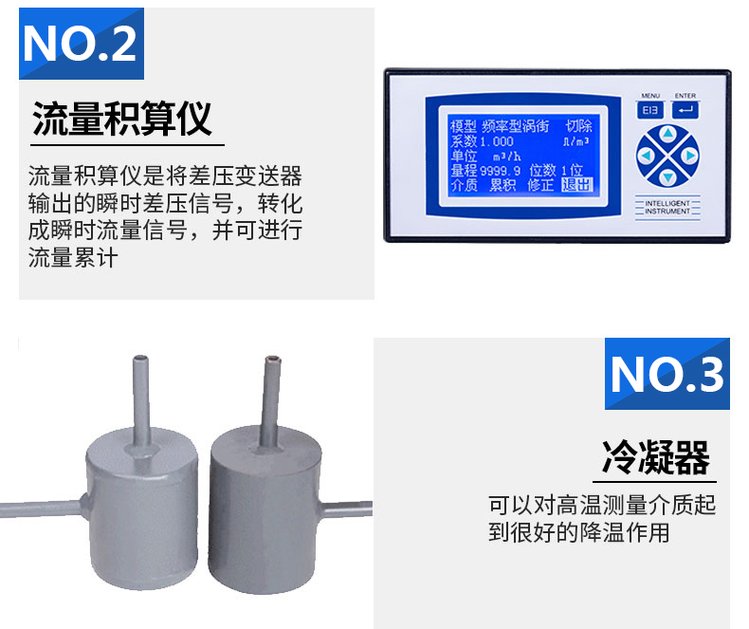

3、測量蒸汽或其它高溫介質時，需接加緩沖管(盤管)等冷凝器，不應使變送器的工作溫度超過極限；
4、防止渣滓在導管內沉積；
5、測量液體壓力時，取壓口應開在流程管道側面，以避免沉淀積渣；
6、導壓管應安裝在溫度波動小的地方；
7、測量氣體壓力時，取壓口應開在流程管道頂端，并且變送器也應安裝在流程管道上部，以便積累的液體容易注入流程管道中；
8、防止與腐蝕性或過熱的介質接觸；
9、冬季發生冰凍時，按裝在室外的孔板流量計必需采壓力取防凍措施，避免引壓口內的液體因結冰體積膨脹，導至傳感器損壞。
四、選型

型號	型譜說明
HY	企標
	LG	流量節流裝置

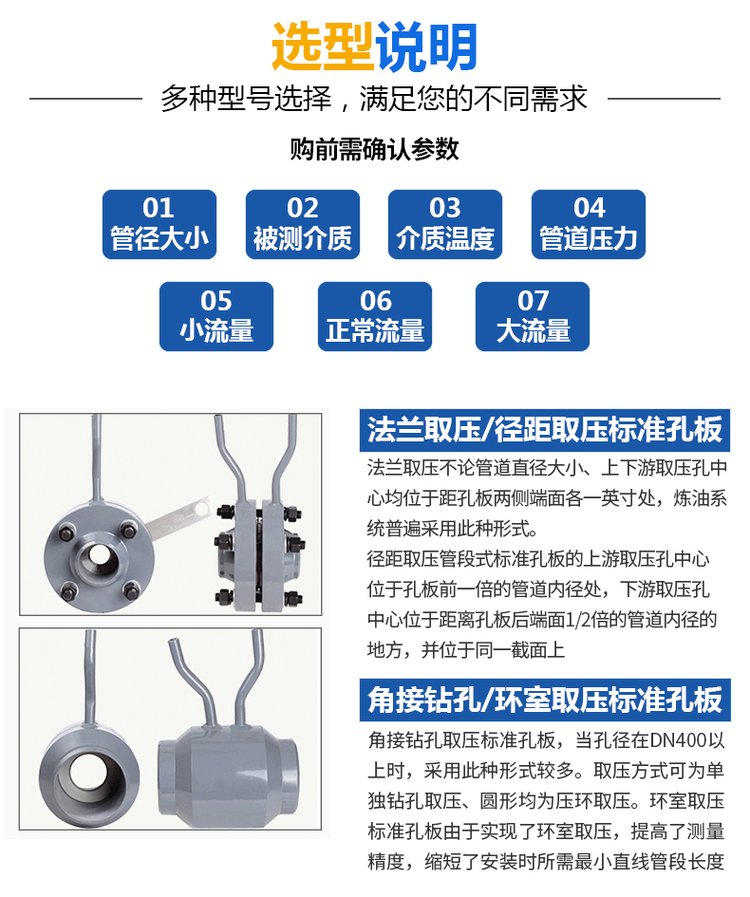

		代號	取壓方式

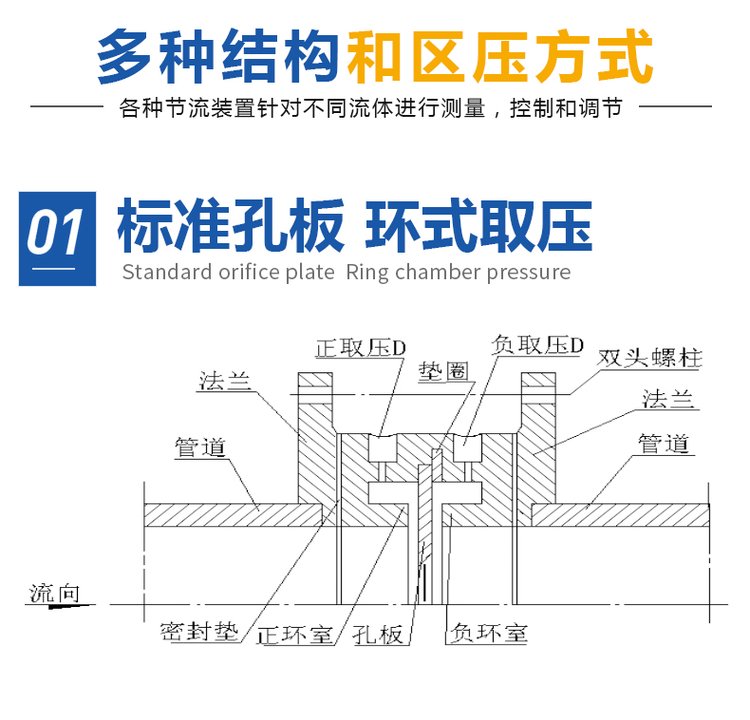

		H	角接環室取壓
		Z	角接鉆孔取壓

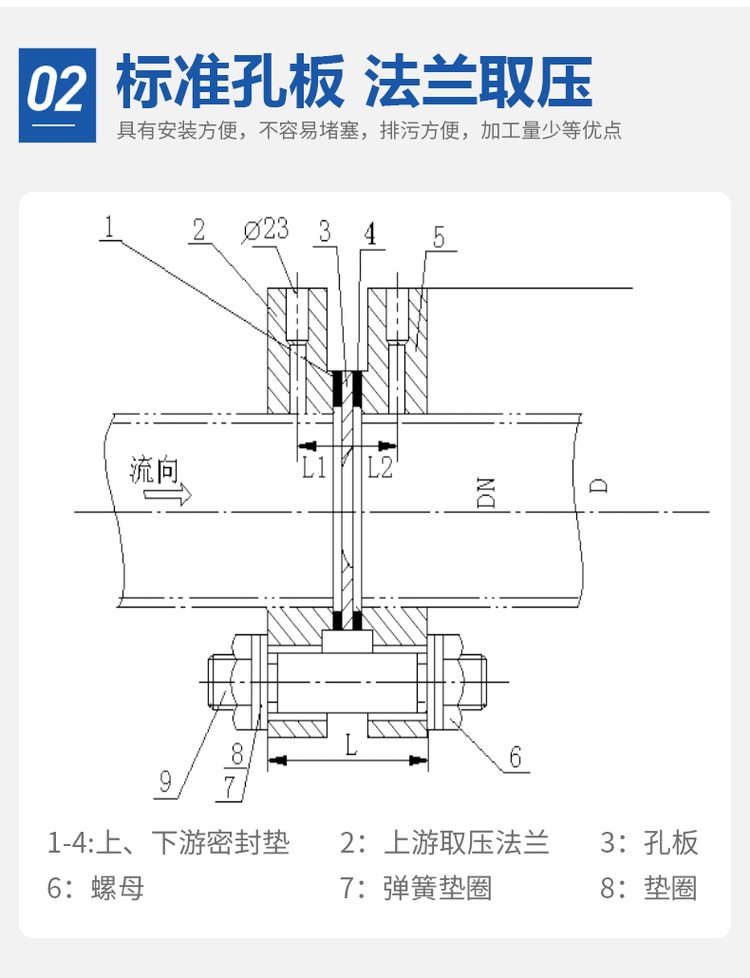

		F	法蘭取壓
		J	徑距取壓
			代號	節流裝置說明
			K	標準孔板
				代號	公稱壓力
				-0.6	0.6
				-1.0	1.0
				-1.6	1.6
				-2.5	2.5
				-……	……
					代號	公稱口徑
					DN25	DN25
					DN32	DN32
					DN..	……
						代號	法蘭材質
						C	碳鋼
						P	不銹鋼
						H	合金鋼
							代號	介質
							1	液體
							2	氣體
							3	蒸汽
								代號	附件
								N	不含附件

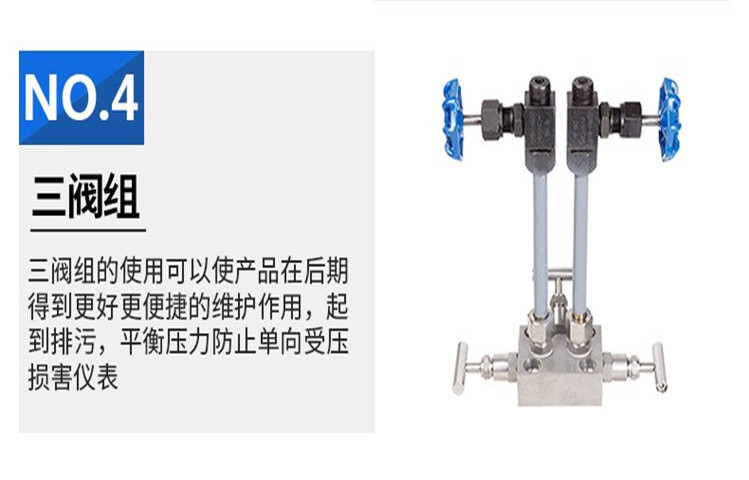

								F	配三閥組等
								I	配含F(xiàn)及變送器(附件根據介質、要求選配)
								DC	配含F(xiàn)及多參量變送器
								O	用戶指定配置附件
