孔板是人為的在介質流通的管道內的造成節流.當被測介質流過孔板節流裝置之后，造成一個局部收縮，流束集中，流速增加，靜壓力降低，于是在孔板的上、下游兩側產生一個靜壓差。這個靜壓力差與流量之間呈一定的函數關系;流量愈大，所產生的靜壓力差愈大，因此通過測量差壓的方法，就可測得流量。

二、一體化孔板流量計性能特點：

1、結構易于復制、簡單牢固。

2、性能穩定可靠，使用期限長。

3、應用范圍廣，無需實流標定。

4.單相流皆可測量。(物質一般分為三態，即固態、液態和氣態。管內中僅有三態中的一態流動，則稱為單相流)

5.采用智能差壓變送器，精度高，量程可自編程

6、可顯示壓力、溫度

7、配有HART通訊接口，穩定性高。

三、一體化孔板流量計選型需要的參數：

1、管道口徑：管徑、壁厚

2、測量介質

3、介質溫度（°C）

4、介質壓力（MPa）：最大壓力、正常壓力、最小壓力

5、介質工作流量（Nm3/h）：最大、最小、正常流量

6、介質粘度（mPa.S）

7、介質密度（kg/m3）

四、一體化孔板流量計選型

型號	型譜說明
HY	企標
	LG	流量節流裝置

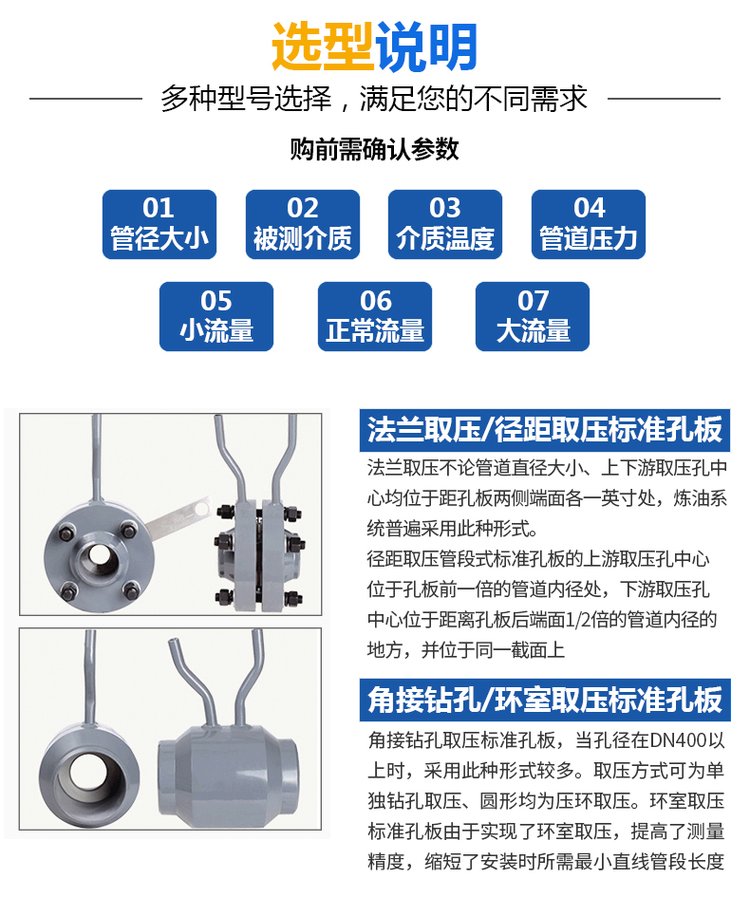

		代號	取壓方式
		H	角接環室取壓
		Z	角接鉆孔取壓
		F	法蘭取壓
		J	徑距取壓
			代號	節流裝置說明
			K	標準孔板
				代號	公稱壓力
				-0.6	0.6
				-1.0	1.0
				-1.6	1.6
				-2.5	2.5
				-……	……
					代號	公稱口徑
					DN25	DN25
					DN32	DN32
					DN..	……
						代號	法蘭材質
						C	碳鋼
						P	不銹鋼
						H	合金鋼
							代號	介質
							1	液體
							2	氣體
							3	蒸汽
								代號	附件
								N	不含附件

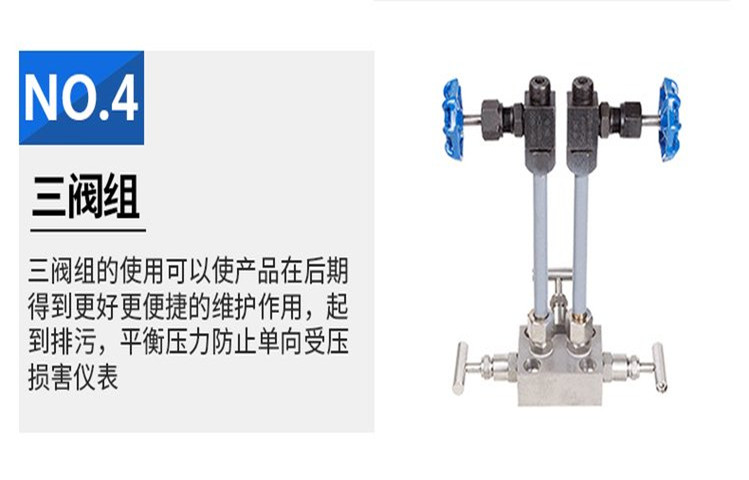

								F	配三閥組等

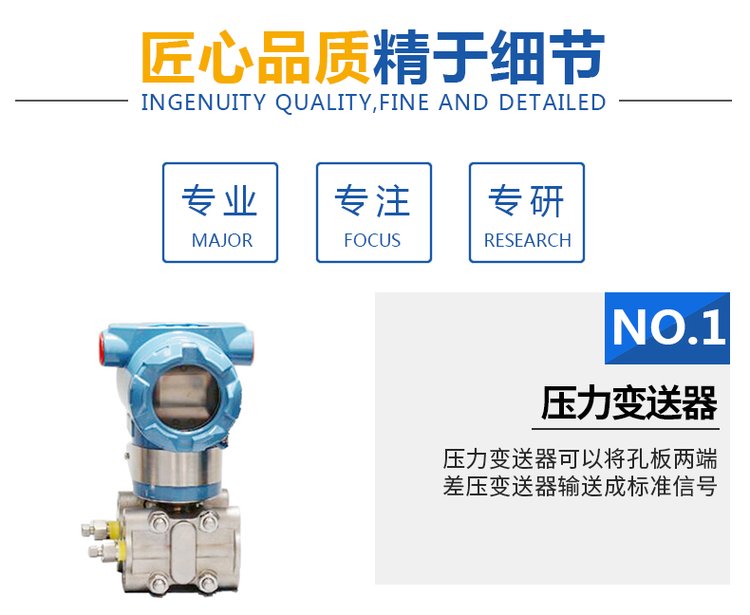

								I	配含F(xiàn)及變送器(附件根據介質、要求選配)
								DC	配含F(xiàn)及多參量變送器
								O	用戶指定配置附件
