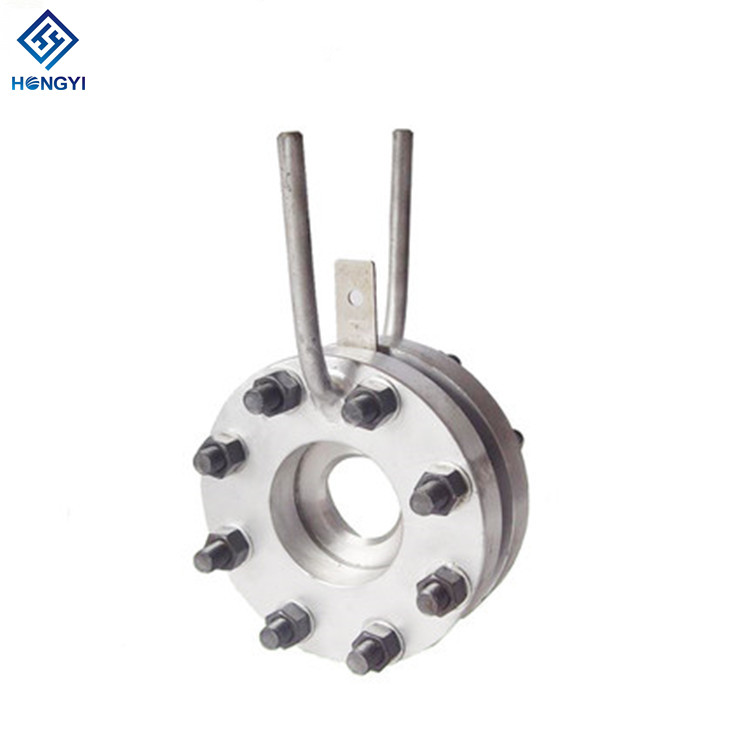

限流孔板概述
限流孔板為一同心銳孔板，用于限制流體的流量或降低流體的壓力。流體通過孔板就會產生壓力降，通過孔板的流量則隨壓力降的增大而增大。但當壓力降超過一定數值，即超過臨界壓力降時，不論出口壓力如何降低，流量將維持一定的數值而不再增加。限流孔板就是根據這個原理用來限制流體的流量或降低流體的壓力。
限流孔板作為節流元件，由于具有結構簡單、易加工、制造成本低、安裝方便等優點，在滿足工藝要求的前提下，使用限流孔板代替調節閥來限定流量或降低壓力，將會大大地降低投資和操作維修費用，因此在國外已被廣泛地應用于工藝裝置，對裝置的安全運行起著重要的作用。
限流孔板使用范圍：
1、管道通徑：DN10～DN1000（mm)
2、工作壓力：0.6～32.0（MPa）
3、孔徑比：0.05≤β≤0.70
BYM—XL限流孔板可用于限制流體的流量或降低流體的壓力。限流孔板是按HG/T20570 -1995進行設計制造，按JJG640-94進行檢定。無需實流標定。適用于：
（1）工藝物料需要降壓且精度要求不高。
（2）在管道中閥門上、下游需要有較大壓降時，為減少流體對閥門的沖蝕，當經孔板節流不會產生氣相時，可在閥門上游串聯孔板。
（3）流體需要小流量且連續流通的地方，如泵的沖洗管道、熱備用泵的旁路管道（低流量保護管道）、分析取樣管等場所。
（4）需要降壓以減少噪聲或磨損的地方，如放空系統。
限流孔板選型要點：
⑴ 氣體、蒸汽
為了避免使用限流孔板的管路出現噎塞流，限流孔板后壓力（P2）不能小于板前壓力（P1）的55%，即P2≥0.55P1，因此當P2<0.55P1時，不能用單級，要選擇多級，其級數要保證每級后壓力大于孔板前壓力的55%。
限流孔板流量計流量計算公式：
式中: ——分別為質量流量（㎏/s）；
——流出系數 ；
——分子量；
——節流件開孔直徑，m；
——管道內經，m；
——被測流體密度，㎏/m；
——孔板前壓力，Pa；
——孔板后壓力 ，Pa；
——壓縮系數，Pa；
——孔板前流體系數，Pa；
——等熵指數，Pa；
限流孔板結構形式
限流孔板按孔板上開孔數分為單孔板和多孔板；按板數可分為單級和多級。

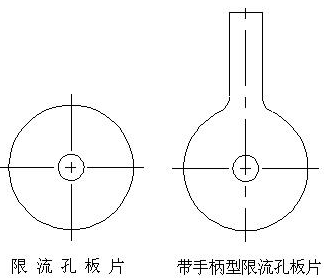

結構圖如下：
