概述
HY-TDS100系列超聲波冷熱量表為智能型熱量計量裝置，實現對冷、熱量的準確計量。該產品具有外型美觀、安裝方便、計量準確、運行穩定等特點。完全符合CJ128-2007標準及JJG225-2001國家標準檢定規程。應用于集中供暖、中央空調和冷熱聯供等熱量計量收費的采暖設施中。
工作原理

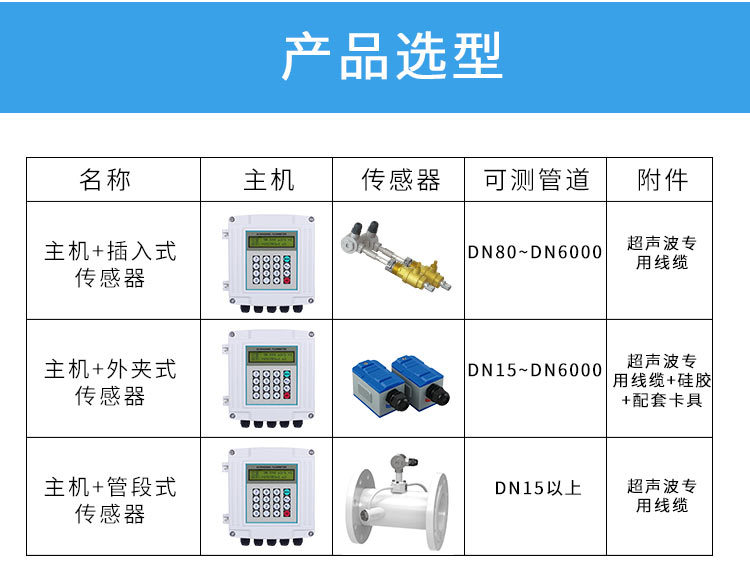

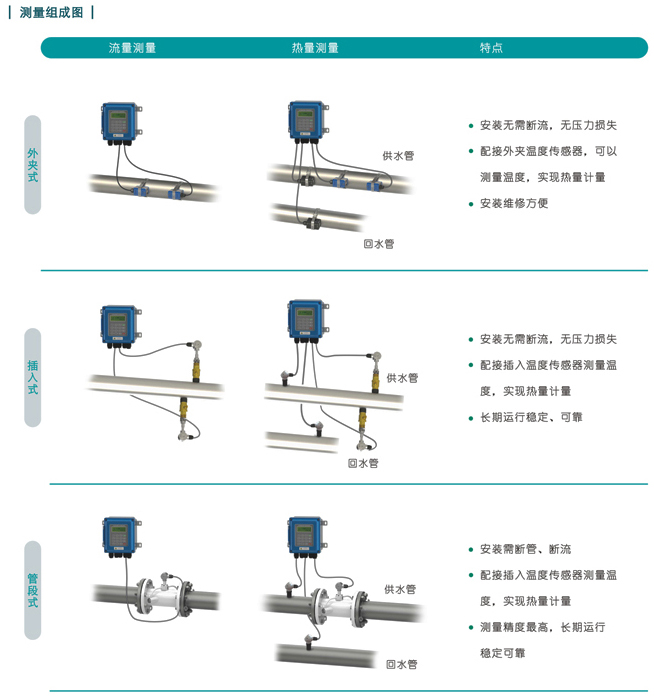

HY-TDS100系列超聲波熱量表以速度差法為原理，測量圓管內液體流量。本系列儀表采用了數字發射、數字接收、數字分析、數字輸出等先進的微功耗數字化設計技術，儀表計量準確、運行可靠、更適于工業現場的需求。轉換器形式有：壁掛式、盤裝式、一體式；傳感器形式有：插入式、管段式、外夾式。
超聲波冷熱量表產品特點
1.換能器：作為超聲波熱量表中的主要信號發生部件，采用進口壓電陶瓷片，性能穩定、一致性好，保證超聲波熱量表實現高精度計量。
2.溫度傳感器：采用PT1000高精度鉑電阻，并配置精密測量電路，保證高精度的溫度測量。
3.自我診斷功能：超聲波熱量表在穩定運行過程中，若出現通訊不正常、電量不足或人為破壞時，系統會顯示相對應的代碼，系統自動將數據保存下來，等待故障排除后恢復。
4.遠傳及集中控制功能：具有M-BUS、485接口，可實現數據遠傳、集中控制
5.外型美觀，可四個方向任意懸掛，方便讀數，操作簡單。
6.安裝方便，具有防塵、防潮、防水、防拆卸及人為破壞等功能。
技術參數
|
熱（冷）載體 |
水/均質液體 |
|
準確度等級 |
2級/3級 |
|
量程比 |
Qp/Qi=25 |
|
壓力損失 |
小于0.015Mpa |
|
公稱壓力 |
2.5Mpa |
|
溫度傳感器 |
PT1000鉑電阻 直插式 |
|
溫度測量范圍 |
1~105℃ |
|
溫差范圍 |
3k-75K（熱量表）/2k-75k(冷量表) |
|
溫度分辨率 |
0.01℃ |
|
按鍵方式 |
按鍵/磁感/自跳轉 |
|
環境等級 |
A類 |
|
防護等級 |
IP65/IP68/防爆 |
|
供電類型 |
3.6V鋰電池，使用壽命6年以上 |
|
通訊方式 |
紅外（默認） |
|
RS485/M-BUS（默認M-bus） |
|
4-20mA |
|
RF射頻 |
|
GPRS通訊 |
|
通訊協議 |
Modbus/T188/自定義（默認T188） |
|
安裝位置 |
供水/回水（默認供水） |
|
安裝方式 |
水平或垂直 |
|
測溫配件 |
DN20~25配測溫球閥，DN32~DN40配測溫座 |
