產品簡介
/ product introduction插入式超聲波流量計利用了低電壓、多脈沖時差原理，采用高精度和超穩定的雙平衡信號差分發射、差分接收數字檢測技術來測量順流和逆流方向的聲波傳輸時間，根據時差計算出流速。當超聲波波束在液體中傳播時，液體的流動將使傳播時間產生微小變化，其傳播時間的變化正比于液體的流速，零流量時，兩個傳感器發射和接受聲波所需的時間完全相同（可實際測量零流量的技術）；介質流動時，逆流方向的聲波傳輸時間大于水流方向的聲波傳輸時間。
產品特點 / product characteristic
1、高精度測量
線性度優于0.5%，重復性精度優于0.2%，測量精度優于±1%；
2、強大的記憶功能
自動記憶前512日、前128月、前10年的累計流量，自動記憶前64次來電和斷電時間和流量，自動記憶前32日流量計的工作狀態是否正常；
3、測量范圍大
選用不同型號的傳感器,可實現口徑DN15～DN6000mm管道流量的測量；
4、可靠性高
采用低電壓、多脈沖發射電路，測量精度、使用壽命及可靠性大幅提高；
5、支持中英文菜單
不同版本的流量計，可支持中文或英文菜單，方便快捷；
6、抗干擾能力強
采用雙平衡信號差分發射、接收電路，有效抵御變頻器，電視塔、高壓線等強干擾源。
技術參數/ technical parameters
|
技術參數 |

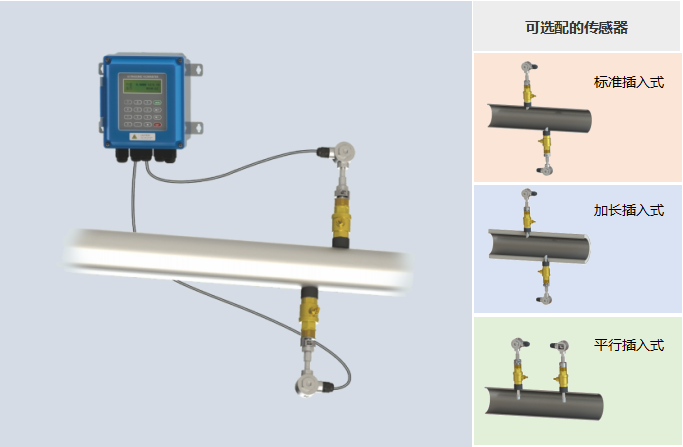

標準插入B型（直插式） |
插入C型（斜插式，極不常用） |
加長插入B型（水泥管用） |
|
適用管徑 |
DN80mm以上 |
||
|
材 質 |
球閥與探桿：不銹鋼316L；球閥底座：普通碳鋼（不銹鋼選配） |
||
|
工作頻率 |
1MHz |
||
|
適用管材 |
碳鋼、不銹鋼、鑄鐵、銅、PVC、鋁、玻璃鋼、水泥管等管道，允許有襯里 備注：1、碳鋼、不銹鋼可直接焊接（不銹鋼管道須***采用不銹鋼底座，用戶訂貨時請注意）。 2、其它管采用管箍方可安裝（管箍材質：碳鋼,訂貨時請?zhí)峁?zhǔn)確的管道外徑或周長）。 |
||
|
安裝方式 |
Z法 |
||
|
適用溫度 |
－40℃～160℃ |
||
|
開孔尺寸 |
Ф19mm（安裝時使用廠家提供的專用開孔器，可實現帶壓不停產安裝） |
||
|
壓力等級 |
1.6MPa（安裝時壓力＜0.8MPa） |
||
|
防護等級 |
IP68（可浸水工作，水深≤3米） |
||
|
安裝空間 |
井壁到管壁≥550mm |
井壁到管壁≥360mm |
井壁到管壁≥700mm |
|
長 度 |
186mm |
228mm |
330mm |
|
介質種類 |
水、海水、污水、酒精、各種油類等能傳導超聲波的單一、均勻、穩定的液體。 |
||
|
介質濁度 |
≤20000ppm且氣泡含量小 |
||
|
信號電纜 |
SEYV75-2型專用屏蔽電纜，單根可加長到300米，布線時電纜應外加金屬套管以增加抗干擾性，并注意電纜不要與高壓電纜并行，盡量避開變頻器等干擾源。 |
||
產品選型
/ product selection|
型 號 |
代 碼 |
名 稱 |
|||||||
|
HY-TDS100 |
□ |
□ |
□ |
□ |
□ |
□ |
□ |
□ |
超聲波流量計（江蘇宏儀） |
|
主機樣式 |
1 |
|
壁掛式 |
||||||
|
2 |
|
防爆式 |
|||||||
|
3 |
|
盤裝式 |
|||||||
|
管徑 |
|
DN |
|
DN15-DN6000mm |
|||||
|
可選配傳感器 |
|
S1 |
|
標準S1型傳感器 （外縛式） |
|||||
|
M1 |
|
標準M1型傳感器（外縛式） |
|||||||
|
L1 |
|
標準L1型傳感器 （外縛式） |
|||||||
|
S1H |
|
高溫S1型傳感器（外縛式） |
|||||||
|
M1H |
|
高溫M1型傳感器 （外縛式） |
|||||||
|
C |
|
插入B型傳感器 （插入式） |
|||||||
|
G |
|
DN15-DN1000mm（管段式） |
|||||||
|
輸入方式 |
|
0 |
|
無輸入 |
|||||
|
1 |
|
4-20mA輸入 |
|||||||
|
2 |
|
Pt100鉑電阻輸入 |
|||||||
|
輸出方式 |
|
0 |
|
無輸出 |
|||||
|
1 |
|
4-20mA輸出 |
|||||||
|
2 |
|
繼電器輸出 |
|||||||
|
3 |
|
OCT輸出 |
|||||||
|
4 |
|
RS-232 |
|||||||
|
5 |
|
RS-485 |
|||||||
|
供電電源 |
|
D |
|
220VAC |
|||||
|
F |
|
24VDC |
|||||||
|
信號電纜 |
|
LN |
|
5米×2 |
|||||
舉例：，HY-TDS1001-150-M1-0-1-A-L5；
解釋：管徑為DN150mm,標配標準M1傳感器，無輸入，4-20mA輸出，220VAC供電，信號電纜5米×2。
