產品簡介
/ product introduction固定外夾式超聲波流量計已廣泛用于工業生產、商業計量和水利檢測等方面，如：在市政行業的原水、自來水、中水、污水的計量中，超聲流量計具有大量程比、無壓損的特點，在保證測量準確度的同時提高了管網的輸水效率；在水利水電行業的輸水管道、渠道、泵站、電站的流量計量中，超聲流量計具有大口徑、現場安裝、在線標定的特點，使準確測量成為可能。
產品特點/ product characteristic
1、穩定性好，精度高
●線性度優于0.5%,重復性精度優于0.2%,測量精度優于±1%；

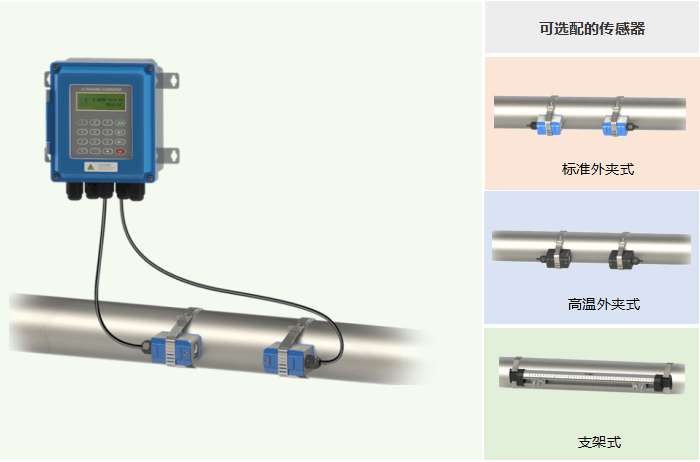

2、測量范圍廣，三種探頭可選
●選用不同型號的傳感器,可實現口徑 DN15 ～ DN6000mm 管道流量的測量；
●測量流速范圍可達-32m/s~+32m/s；
●采用一體式結構，在測量點即可完成測量，符合絕大多數儀表的使用習慣，結構更合理；
3、防護等級高，性價比高
●采用全灌膠防水工藝，防護等級IP68；體積小，具有防水、防爆（本安型）功能；
●本地顯示；可選配所有種類傳感器；
●可浸入水下2米工作；
4、多重顯示，操作方便簡捷
●一次表在測量點即可完成測量，一次表可循環顯示累積流量、瞬時流量、流速等參數，二次表可中文顯示100余項菜單；
●既可用磁性棒在一次表上瀏覽參數，出可通過二次表用中文進行參數再設定或顯示,使用操作方便簡捷；、
5、支持中英文菜單
●不同版本的流量計，可支持中文或英文菜單；
6、可靠性高
●采用低電壓、多脈沖發射電路，測量精度、使用壽命及可靠性大幅提高；
7、抗干擾能力強
●采用雙平衡信號差分發射、接收電路，有效抵御變頻器，電視塔、高壓線等強干擾源；
8、強大的自動記憶功能
●自動記憶前64日、前64月、前5年的累計流量，自動記憶前64次來電和斷電時間和流量，自動記憶前64日流量計的工作狀態是否正常；
9、組網快捷，傳輸距離遠
●一次表與二次表（或計算機）之間采用RS-485總線通訊，采用普通電纜即可，傳輸距離可達1000米以上，組網十分方便、快捷。這種傳輸方式抗干擾能力強，解決了分體式超聲波流量計專用電纜成本高、抗干擾能力差、傳輸距離短等問題
技術參數/ technical parameters
|
產品名稱 |
外夾式超聲波流量計 |
|
介質要求 |
水和其他液體（除了高粘度液體，多泡沫液體和泥漿） |
|
介質流速 |
1000～2500 m/s |
|
介質粘度 |
0.3～40 mm²/s |
|
介質流量 |
最小流量:0～0.684 m³/h（管道為DN25） |
|
工作溫度 |
管道表面：≤+90℃ |
|
精度 |
±2% |
|
可測管道 |
材質：金屬管、樹脂管（碳鋼、不銹鋼、PP、PVC、PVDF等） |
|
安裝方式 |
外夾：反射類型V法、穿透類型Z法 |
|
信號輸出 |
4～20mA（負載電阻0～500Ω） |
|
狀態輸出 |
額定30V DC ，50mA |
|
顯示 |
16個字母2行液晶顯示（帶背光），和3個LED狀態指示 |
|
其他功能 |
模擬和脈沖模擬輸出功能（循環檢查） |
|
供電電源 |
100～240V AC，50/60Hz（或85至264V AC，低于12W） |
|
防護等級 |
轉換器：IP 65 防噴 |
|
材質 |
傳感器：ABS |
產品選型 / product selection
