測量形式及范圍 |
0～1～200mH2O |
|
允許過載 |
2倍滿量程壓力 |
|
工作溫度 |
-20～80℃ |
|
溫度補償 |
-10～70℃ |
|
存儲溫度 |
-40～80℃ |
|
準確度（包含非線性、重復性、遲滯） |
0.2%FS(典型) 0.5%FS(更大) |
|
穩定性誤差 |
0.2%FS(典型)，0.5%FS(更大) |
|
溫漂系數 |
0.01%FS(典型，量程不小于5mH2O)0.03%FS(典型，量程小于5mH2O) |
|
輸出信號 |
(4～20)mA(二/三線制)、(0～10/20）mA(0～5)V、(1～5)V、)0～10)V |
|
供電電源 |
15～36 VDC(標定電壓24VDC) |
|
負載(Ω) |
電流輸出型<(U-15V)/0.02A、 電流輸出型>5K |
|
外殼材料 |
合金鋁 |
|
O型圈 |
氟橡膠 |
|
膜片 |
316L不銹鋼 |
|
電纜 |
專用防水透氣電纜 |
|
防護等級 |
IP68(壓力傳感器部分)，IP65（接線盒變送器部分） |

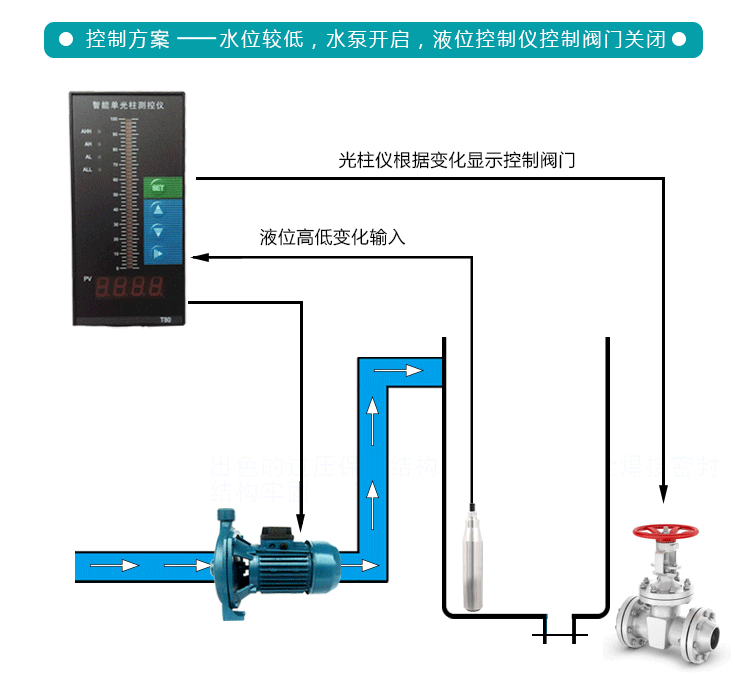

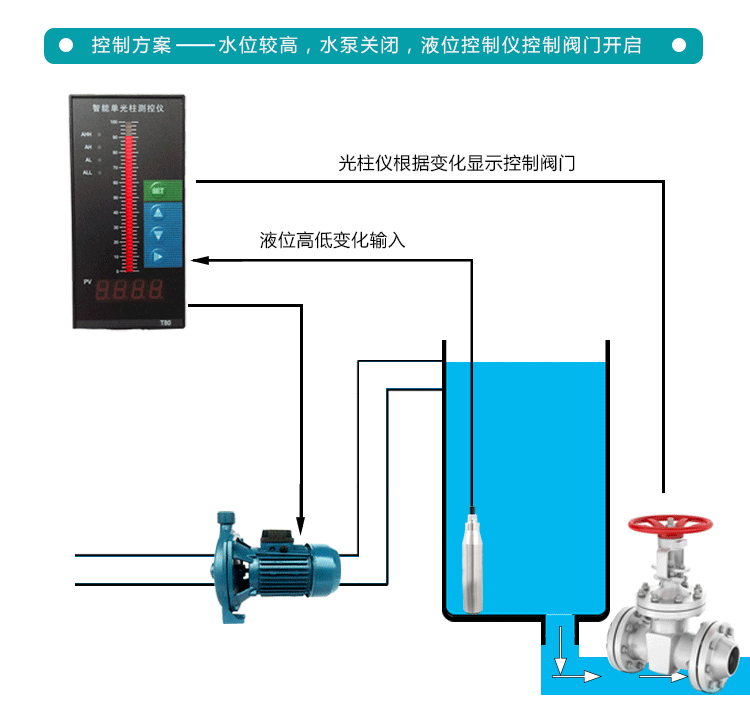

安裝示例
選型表
|
型譜 |
說明 |
||||||||||
|
HY-2088 |
|
投入式液位變送器 |
|||||||||
|
類別 |
1 |
|
纜式 |
||||||||
|
2 |
|
桿式(傳感器裝在底部，直接接觸液體介質) |
|||||||||
|
3 |
|
防腐式 |
|||||||||
|
4 |
|
導壓桿式(傳感器裝在上部，不直接接觸介質) |
|||||||||
|
過程連接形式 |
T |
|
支架安裝 |
||||||||
|
N |
|
法蘭安裝DN40 PN1.0 |
|||||||||
|
Y |
|
特別約定 |
|||||||||
|
傳感器連接材料 |
1 |
|
304 |
桿式 |
|||||||
|
2 |
|
316 |
|||||||||
|
3 |
|
316L |
|||||||||
|
4 |
|
丁晴橡膠與聚氯乙烯復合物 |
纜式 |
||||||||
|
5 |
|
聚四氟乙烯，(聚丙烯法蘭) |
|||||||||
|
防爆方式 |
O |
|
不防爆 |
||||||||
|
E |
本安防爆Exia ⅡCT6 |
||||||||||
|
顯示方式 |
O |
|
不帶現場顯示 |
||||||||
|
Z |
帶電流表指示(0-100%刻度) |
||||||||||
|
X |
|
帶現場顯示 |
|||||||||
|
配重情況 |
O |
|
無需配重 |
||||||||
|
W |
|
需要配重 |
|||||||||
|
|
-□ |
|
安裝高度 |
||||||||
|
|
-□ |
|
測量高度 |
||||||||
|
|
-□ |
被測介質密度(g/cm3) |
|||||||||
