單法蘭液位變送器 您當前位置： > 產品展示 > 壓力儀表系列 > 液位變送器 >

產品名稱：單法蘭液位變送器

訂購熱線：18205232939

簡介：

HY-3151/3051/1151LT單法蘭液位變送器是根據壓力感應原理，通過液體的密度計壓力的變化而計算出當前液體的高度。液位變送器是一種直接安裝在管道或容器上的現場變送器。由于隔離膜片直接與液體介質相接觸，無須將正壓側用導壓管引出，因此可以測量高溫、高粘度、易結晶、易沉淀和強腐蝕等介質的液位、壓力和密度，然后將其轉換成4～20mA.DC信號輸出。

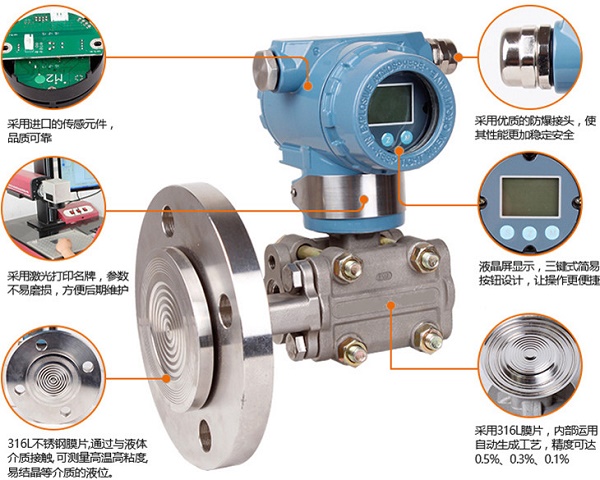

HY-3151/3051/1151LT單法蘭液位變送器特點：

結構簡單：無任何可動或彈性元件，因此呆靠性極高，維護量極少。

安裝方便：內裝式結構尤其顯示出這一特點，無需任何專用工具。

調整方便：零位、量程兩個電位器可在液位檢測有效范圍內任意進行零點遷移或量程的改變，兩個調整互不影響。

用途廣泛；適用于高溫高壓、強腐蝕等介質的液位測量。

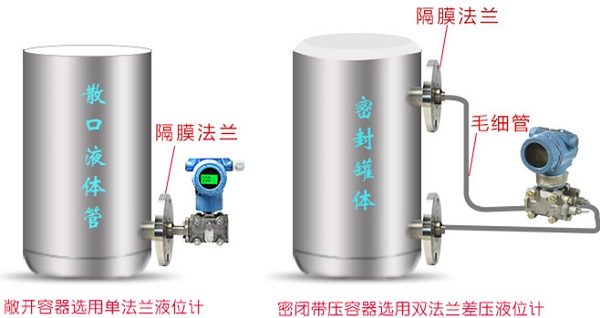

模擬安裝圖

HY-3151/3051/1151LT單法蘭液位變送器技術參數：

輸出信號：4～20MA.DC 二線制（模擬）

二線制 4～20mA 直流信號上疊加數字信號，由用戶選擇線性或開方輸出。（智能）

供電電源：12～45V.DC(詳見負載特性圖)

負載特性：

量程比：10：1 或 100 比 1

電源影響：<0.005%輸出量程/V

負載影響：電源穩定時，無負載影響。

測量精度：調校量程的0.1%，0.2%（標配精度為0.2%，若選擇其他精度請?jiān)谟嗀涍x型時注明。）

阻尼：通?？稍?0.1～16 秒之間可調，當灌充惰性液或帶遠傳裝置時，時間常數會增大。

啟動時間：<2 秒，不需預熱

工作環境：環境溫度 -29～93℃（模擬放大器）

-29～75℃（數字/智能放大器）

-29～65℃（帶顯示表頭）

環境濕度 0～95%

防護特性：防護能力 IP65

防爆類型：隔爆型 Exd II BT4-6

本安型 Exia II CT5

靜壓影響：DP 類零位誤差：對于 14MPa

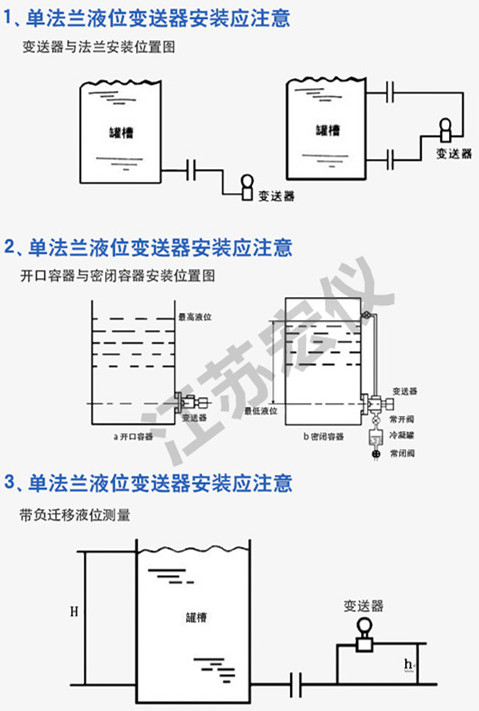

HY-3151/3051/1151LT單法蘭液位變送器安裝方式注意事項

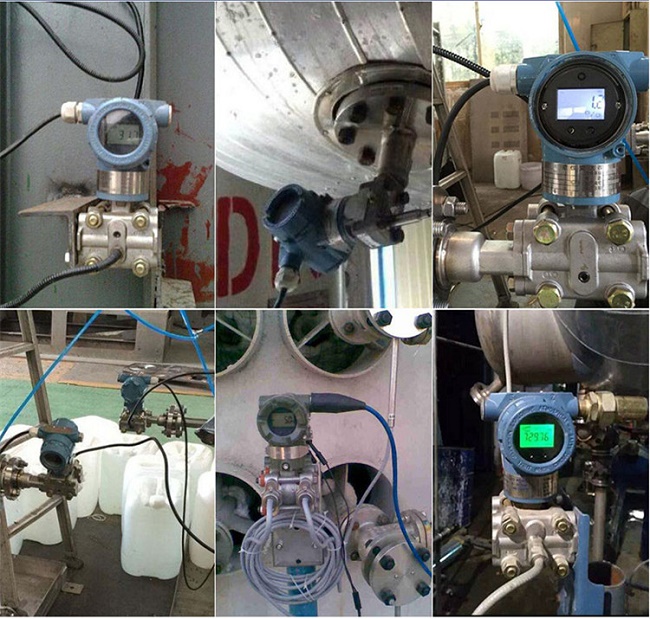

現場安裝示例

選型一覽表：

HY-3051LT	液位變送器（最大工作壓力2.5MPa）
	4	0-4～40KPa
	5	0-40～250KPa
	6	0-0.16～1.0MPa
		代碼	輸出
		N	普通模擬型：（輸出：4～20mA）
		G	常規智能型：（輸出：4～20mA）
		S	標準智能型：（輸出：4～20mA帶HART總線協議）
		Z	數字化智能型：（輸出：4～20mA全數字化傳感器,自帶通訊鍵盤）
			代碼	公稱直徑尺寸			插入筒長度		高壓側隔膜片材料
			A0	80			平		316LSST
			A2	80			50		316LSST
			A4	80			100		316LSST
			A6	80			150		316LSST
			B0	100			平		316LSST
			B2	100			50		316LSST
			B4	100			100		316LSST
			B6	100			150		316LSST
			C0	80			平		哈氏C-276
			C2	80			50		哈氏C-276
			C4	80			100		哈氏C-276
			C6	80			150		哈氏C-276
			D0	100			平		哈氏C-276
			D2	100			50		哈氏C-276
			D4	100			100		哈氏C-276
			D6	100			150		哈氏C-276
			E0	80			平		鉭
			F0	100			平		鉭
				代碼	安裝法蘭
				A	3〞150lb			碳鋼鍍鋅
				B	4〞150lb
				C	3〞300lb
				D	4〞300lb
					代碼	結 構 材料
						法蘭和接頭	排氣/排液閥	隔離膜片		灌充液體
					22	316不銹鋼	316不銹鋼	316不銹鋼		硅油
					23	316不銹鋼	316不銹鋼	哈氏合金C
					24	316不銹鋼	316不銹鋼	蒙乃爾
					25	316不銹鋼	316不銹鋼	鉭
					33	哈氏合金C	哈氏合金C	哈氏合金C
					35	哈氏合金C	哈氏合金C	鉭
						代碼	選項
						M1	0-100%線性指示表
						M2	LED數字顯示表
						M3	LCD顯示器
						C0	1/2-14NPT錐管內螺紋接頭
						C1	1/2-14NPT引壓接頭后部焊接引壓管Ф14
						C2	丁字形螺紋接頭M20×1.5
						d	隔爆型dⅡBT4
						i	本安型iaⅡCT
