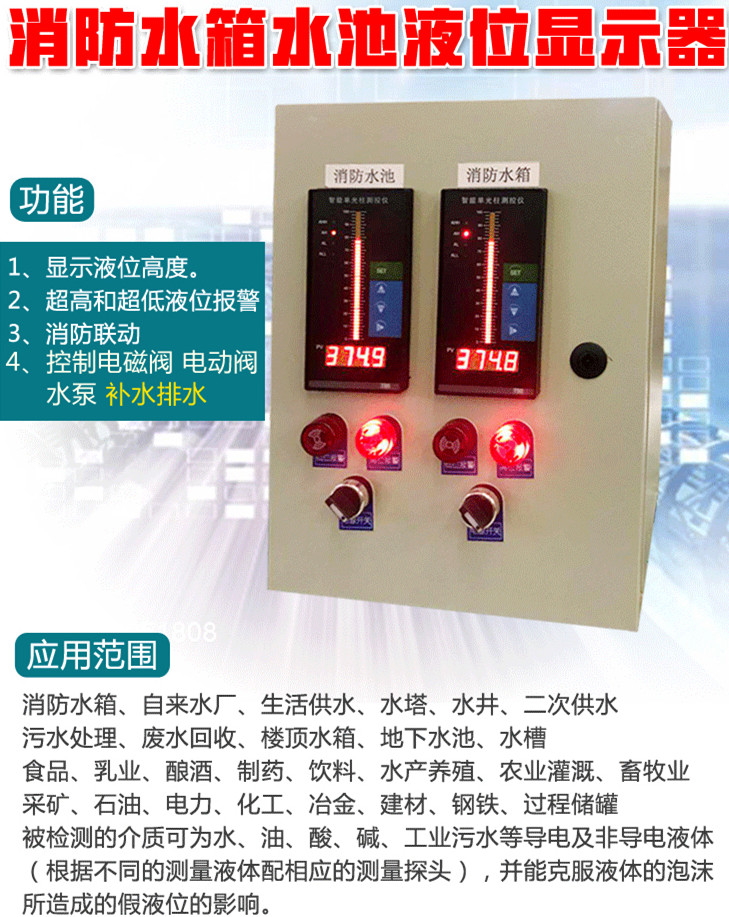

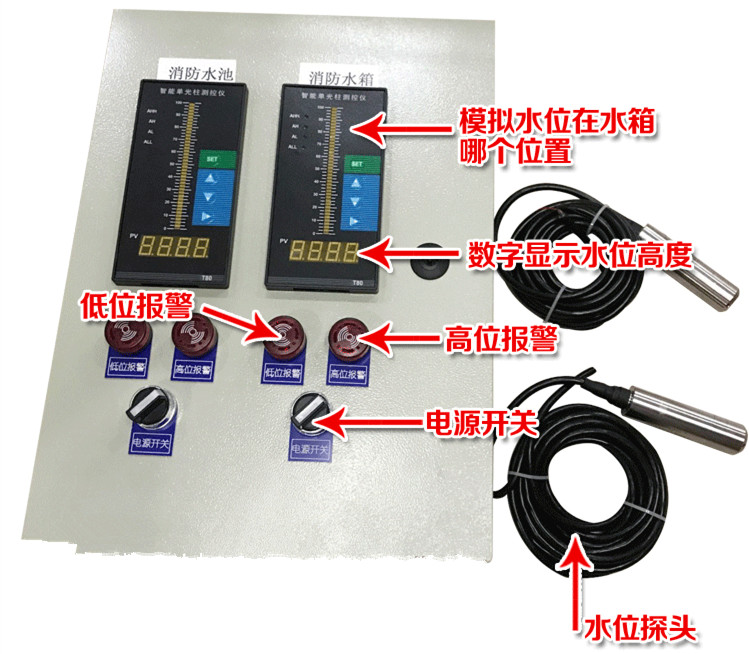

一、概述
消防液位顯示器廣泛應用于河流、地下水位、水庫、水塔及容器等場合的液位測量與控制，它是通過測量液體的壓力進而換算成液位的一種傳感器，原理在于所測液體靜壓與該液體的高度是成正比例的關系。投入式液位變送器可分為是否需要帶顯示，是否需要遠傳兩種。傳感器芯體通常采用擴散硅壓阻、陶瓷電容或藍寶石，具有測量精度高、結構緊湊、穩定性好等特點。
二、用途
，投入式液位變送器廣泛應用于河流、地下水位、水庫、水塔及容器等場合的液位測量與控制，它是通過測量液體的壓力進而換算成液位的一種傳感器，原理在于所測液體靜壓與該液體的高度是成正比例的關系。投入式液位變送器可分為是否需要帶顯示，是否需要遠傳兩種。傳感器芯體通常采用擴散硅壓阻、陶瓷電容或藍寶石，具有測量精度高、結構緊湊、穩定性好等特點。
選擇投入式液位變送器的時候要先考察應用場合，如果在腐蝕性環境當中應用，要選擇防護等級高，且防腐傳感器，還要注意液位傳感器量程的大小和接口的要求。投入式變送傳感器廣泛應用于水廠、污水處理場、城市供水、高樓水池、水井、礦井、工業水池、水罐、油池、油罐、水文地質、水庫、河道、海洋等場合液位的測量，電路采用抗干擾性號隔離放大，截頻干擾設計（抗干擾能力強，防雷擊）、過壓保護，限流保護，抗沖擊，防腐等設計，受到廠家的一致認可。
三、功能特點
1穩定性好，滿度、零位長期穩定性可達0.１%FS/年。在補償溫度0～70℃范圍內，溫度飄移低于0.１%FS，在整個允許工作溫度范圍內低于0.３%FS。
2具有反向保護、限流保護電路，在安裝時正負極接反不會損壞變送器，異常時送器會自動限流在35MA以內。
3固態結構，無可動部件，高可靠性，使用壽命長。
4直接投入、安裝方便、結構簡單、經濟耐用。
測量方式:投入式,潛入式
四、性能和優點
1其機械結構對過載及腐蝕性介質具有高抵抗性
2高精度、長期穩定的陶瓷電容和進口擴散硅測量單元
3密封的電子模塊及雙濾波壓力補償系統可抵抗氣候現場變化的影響
4電子模塊可輸出4...20mA信號并同時帶有過壓保護的模塊
5選擇集成的溫度傳感器Pt100可同時進行物位及溫度的測量
五、技術參數
1、測量范圍：0.3～100m（可以自定義選擇）
2、精度：0.2、0.5、1.0級
3、工作溫度：-20～80℃
4、輸出信號：二線制4～20mADC
5、電源電壓：標準24VDC（12～36VDC）
6、不靈敏區：≤±1.0%FS
7、負載能力：0-600Ω
8、相對溫度：≤85%
9、防護等級：IP68
10、防爆標志：ExiaⅡCT4-6
六、調試方法
投入式液位變送器在出廠時已按銘牌標注量程精確校正，只要介質的密度等參數符合銘牌要求，一般無需調整。如需要調整量程或零位，請按以下方法調校：
1、擰下保護蓋，外接標準24VDC電源及電流表（要求0.2%級以上精度）即可調整
2、在投入式液位變送器沒有液體的情況下，調節零點電阻器，使之輸出電流4mA
3、投入式液位變送器加液到滿量程，調節滿程電阻器，使之輸出電流20mA
4、反復以上步驟兩三次，直到信號正常
5、請分別輸入25%、50%、75%的信號校核投入式液位變送器誤差
6、對于非水的介質，投入式液位變送器用水校驗時，應按實際使用的介質密度產生的壓力進行換算。如：介質密度為1.3時，校驗1m量程時要用1.3m水位標定
7、調節完畢，擰緊保護蓋
