一、概述
差壓式液位計是我公司引進國外先進技術和設備生產的新型差壓變送器，關鍵原材料，元器件和零部件均源自進口，整機經過嚴格組裝和測試，該產品具有設計原理先進、品種規格齊全、安裝使用簡便等特點。由于該雙法蘭液位變送器外觀上完全融合了目前國內最為流行，并被廣泛使用的兩種變送器（羅斯蒙特3051與橫河EJA）的結構優點，讓使用者有耳目一新的感覺，同時與傳統的1151、CECC等系列產品在安裝上可直接替換，有很強的通用性和替代能力。為適合國內自動化水平的不斷提高和發展，該系列雙法蘭變送器除設計小巧精致外，更推出具有HART現場總線協議的智能化功能。3351DP雙法蘭液位變送器測量液位在安裝時，負壓室應安裝在上端，正壓室安裝在下端，儀表本體安裝在中間，這樣變送器就有一個負差壓，這個負差壓如數值不大，可用調零的方法予以去除。但有一定的數值時，則可用負遷移的方法來進行消除，應該注憊到負遷移量程的大小只與兩個法蘭之間的高度之差h及不變液位的高度Ho的大小有關，而與變送器安裝位置的高低無關。這里說明點：在市場上，雙法蘭液位變送器和雙法蘭液位計是屬于同一款產品，只不過因為雙法蘭差壓變送器可以測量液位，所以才有了這款叫法
二、介紹
帶遠傳裝置的雙法蘭液位變送器適用于下列工況：
1、需要將高溫介質與液位變送器隔離。
2、測量介質對變送器敏感元件有腐蝕作用。
3、被測介質由于環境或溫度變化而固化或結晶。
4、更換被測介質需要嚴格凈化測量頭
5、懸浮液體或高粘度介質
6、測量頭必須保持清潔衛生。
7、密封壓力容器測量。
雙法蘭液位變送器的遠傳裝置形式有四種：
1、扁平式遠傳裝置（標準3″、工作壓力2.5MPa）
2、螺紋安裝式遠傳裝置（最大工作壓力10MPa）
3、法蘭安裝式遠傳裝置
4、插入筒式遠傳裝置（標準3″或4″，工作壓力2.5MPa）
本廠生產的HY-3351DP型帶遠傳裝置的雙法蘭液位計是智能型，較以前模擬型的優勢是：
超級的測量性能，用于壓力、差壓、液位、流量測量
數字精度：±0.25%
模擬精度：±0.5%±0.1%F.S
全 性 能：±0.25F.S
穩 定 性：0.25% 60個月
量 程 比：100：1
測量速率：0.2S
小型化（2.4kg）全不銹鋼法蘭，易于安裝
過程連接與其它產品兼容，實現測量
世界上唯一采用H合金護套的傳感器（專利技術），實現了優良的冷、熱穩定性
采用16位計算機的智能變送器
標準4-20mA，帶有基于HART協議的數字信號，遠程操控
支持向現場總線與基于現場控制的技術的升級。
為避免被測介質直接于變送器的隔離膜片接觸提供了一種可靠的測量方法。
三、智能雙法蘭液位變送器選型
智能雙法蘭遠傳差壓變送器是在變送器主體基礎上附加遠傳裝置的變型產品，所以其選型工作可分二步進行：首先確定變送器主體的類型（DP）、測量范圍和結構材料，然后按現場的安裝要求確定遠傳裝置類型和尺寸。由于組成灌充系統的各參數（如灌充液的工作溫度、粘度和毛細管的長度）與變送器的性能指標密切相關，因此歸入變送器主體選型范疇，不單獨列表選擇。

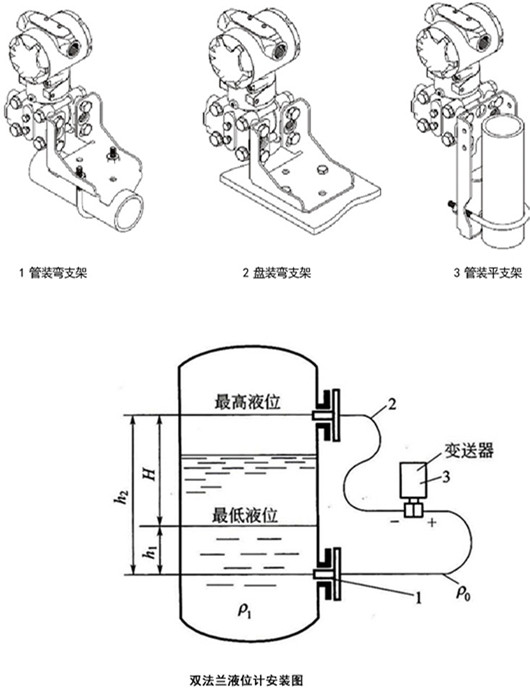

四、差壓式液位計安裝示例
選型
1、選型表
HY1151/
3351/3851GPDP |
雙法液位變送器 |
|
|
代碼 |
量程范圍KPa |
|
3 |
0-1.3～7.5 |
|
4 |
0-6.2～37.4 |
|
5 |
0-31.1～186.8 |
|
6 |
0-117～690 |
|
7 |
0-345～2068 |
|
|
代碼 |
輸出 |
|
E |
4-20mADC |
|
S |
智能式 |
|
|
代號 |
法蘭材料 |
法蘭材料 |
|
22 |
316SST |
316SST |
|
|
代號 |
附加功能 |
|
S1 |
一個遠傳裝置 |
|
|
S2 |
二個遠傳裝置 |
|
|
|
代碼 |
選項 |
|
M1 |
0-100%線性指示表 |
|
M2 |
LED顯示表 |
|
M3 |
LCD顯示表 |
|
B1 |
管裝彎支架 |
|
B2 |
板裝彎支架 |
|
B3 |
管裝平支架 |
|
d |
隔爆型dⅡBT4 |
|
i |
本安型iaⅡCT6 |
2、雙法蘭液位變送器可避免被測介質直接和變送器的隔離膜片接觸，這種測量方法適用于下述幾種情況
◆被測介質對變送器敏感元件有腐蝕作用；
◆需要將高溫被測介質與變送器隔離；
◆被測介質中有固體懸浮物或高粘度介質；
◆被測介質由引壓管引同時易固化或結晶；
◆更換被測介質需嚴格凈化測量頭 ；
◆測量頭保持衛生，嚴禁污染。使用對象：腐蝕性或粘性的液體。
注意：真空場合不宜采用遠傳變送器。
3、雙法蘭液位變送器的遠傳裝置形式有四種
①1191PFW扁平式遠傳裝置（標準3″、工作壓力2.5MPa）；
②1191RTW型螺紋安裝式遠傳裝置（最大工作壓力10MPa）；
③1191RFW型法蘭安裝式遠傳裝置；
④1191EFW型插入筒式遠傳裝置（標準3″或4″，工作壓力2.5MPa）。
