壓力變送器在煤化廠安裝的幾點建議

儲罐液位計 您當前位置： > 產品展示 > 物（液）位儀表系列 > 常用液（物、料）位計 >

產品名稱：儲罐液位計

訂購熱線：18205232939

產品簡介

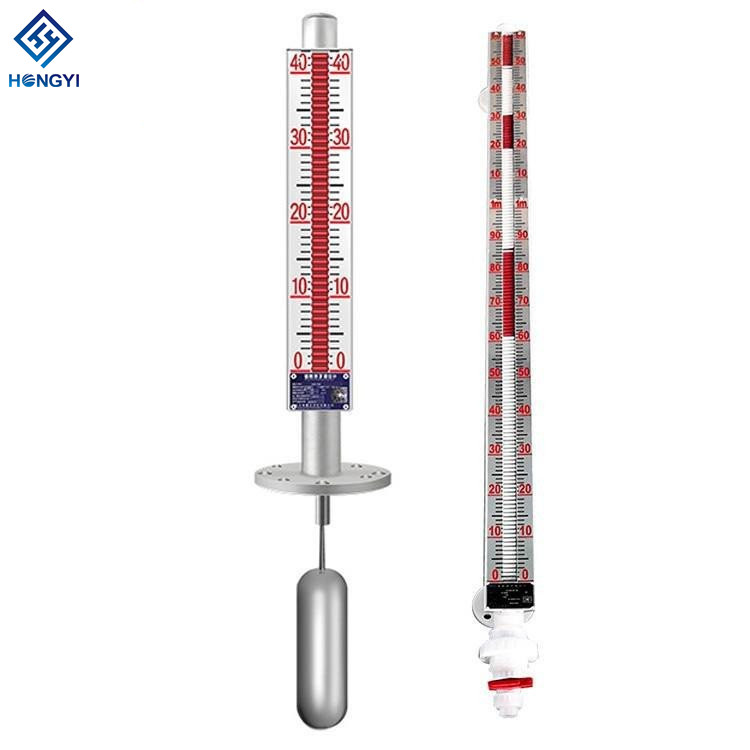

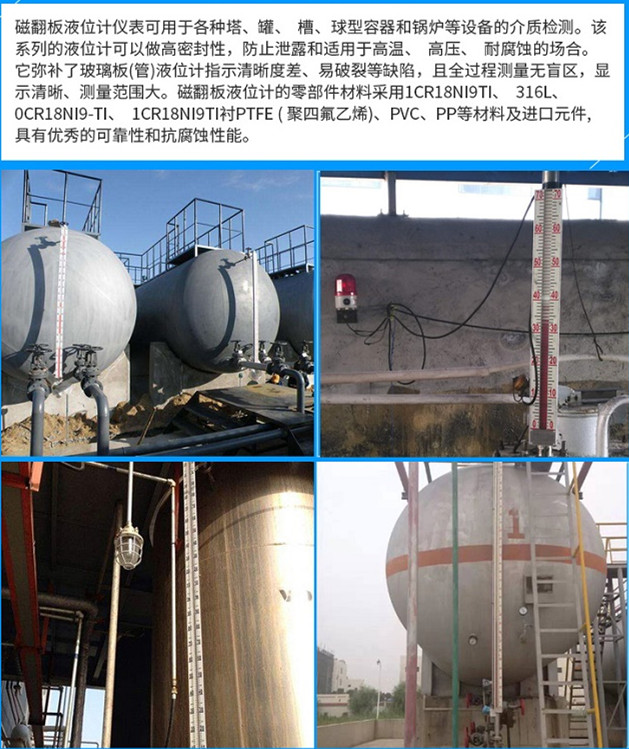

HYUHZ型儲罐液位計由本體、翻板箱（由紅、白雙色磁性小翻板組成）、浮子、法蘭蓋等組成，用于各類液體容器的液位測量。能用于高溫、防爆、防腐、食品飲料等場合對液位的測量及就地顯示或遠傳顯示與控制。HYUHZ系列產品可以做到高密封、防泄漏和在高溫、高壓、高粘度、強腐蝕性條件下安全可靠地測量液位，全過程測量無盲區、顯示醒目，讀數直觀，并且測量范圍大，配上液位報警、控制開關，可實現液位或界位的上下限報警和控制，配上HY系列液位變送器可將液位。界位信號轉換成二線制4~20mADC的標準信號，實現遠距離檢測、指示、記錄與控制。

工作原理：

儲罐液位計主體外的翻板箱受主體內浮子（具有定向磁性源，按不同介質和壓力針對研制）的作用促其翻板翻動并顯示紅白顏色，并隨浮子的移動指示不同的液面高度，紅色始終表示液位的高低。在指示器左側配有醒目的刻度標尺，從而使液位的指示顯得更加清晰。

主要技術指標

1、量程范圍：300～19000（側裝）；300～5000（頂裝）

2、介質密度（g/cm3）：0.5～2

3、介質粘度： ≤0.02Pa.S

4、工作溫度℃：-40～350

5、壓力等級（MPa）：≤32

6、測量精度：≤±10

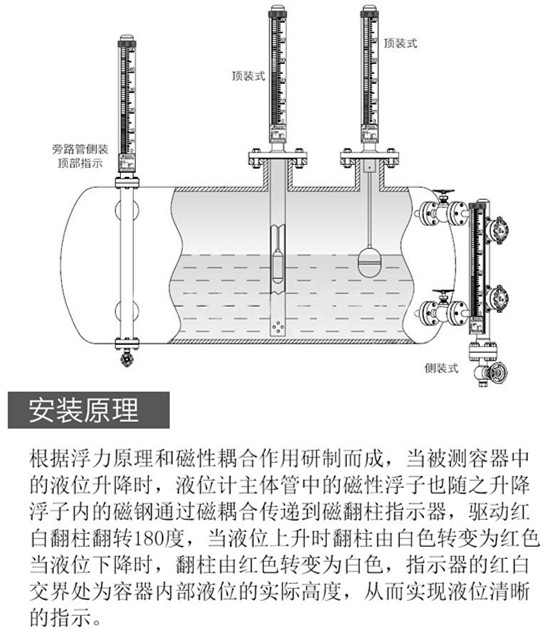

7、安裝方式：側裝式、頂裝式、底裝式

8、防護等級：IP65

9、防爆等級：EXdⅡBT4（隔爆型）

10、傳輸方式：4～20mA 或開關量

11、接口法蘭：DN20　DN25 PN4.0 HG20593（側裝式）

　　　　　　　DN80 DN100 PN1.0　HG20593（頂裝式、底裝式），可以根據用戶的需要特殊定制。

注：當液位計安裝受環境影響，空間位置L1<300訂貨時應明顯提出。

產品選型

HYUHZ	磁翻板液位計
	代碼	安裝方式
	2	側裝式
	3	頂裝式
		代碼	主體材質
		1	ABS
		2	304
		3	316L
		4	304+PTFE
			代碼	公稱壓力
			1	0.6Mpa(僅適用于主體材質為ABS時)
			2	1.6Mpa
			3	2.5Mpa
			4	4.0Mpa
				代碼	輸出信號
				1	基本型
				2	帶上、下限開關輸出
				3	帶電遠傳（0~10mA輸出，220V，AC）
				4	帶電遠傳（4~20mA輸出，24V，AC）
				5	帶本案防爆型遠傳（4~20mA輸出，24V，AC）
					安裝間距（測量范圍）
					L1	安裝深度（頂裝式0~4000mm任選）
						介質密度g/cm³
