支持多液位同步檢測，高精度、高重復性
連續測量，絕對位置輸出，重啟無須歸零位
使用壽命長、性能穩定可靠
使用方便，具有多種輸出方式（二線制4-20mA+Hart，雙路4-20mA，Modbus協議）
支持5點溫度測量
現場顯示方便維護
方便調試，按鍵調試和遠程調試
測桿支持高溫，達200℃（高溫型）
放大模塊與主板模塊可以隨意組合，自動匹配。
三、技術參數
| 輸出形式 |
二線制4-20mA+Hart，雙路4-20mA |
Modbus |
|
輸出參量 |
液面、界面 |
液面、界面、溫度(5點) |
|
有效量程 |
100~20000mm |
|
|
測點個數 |
1個、2個 |
|
|
分辨力 |
16位D/A |
最高可達0.1mm |
|
非線性誤差 |
≤滿量程的±0.05% |
|
|
示值誤差 |
≤滿量程的±0.1% |
|
|
溫度性能 |
≤100ppm/℃ |
|
|
響應時間 |
100ms |
|
|
工作電壓 |
額定工作電壓：24Vdc； |
|
|
工作電流 |
<25mA（隨量程大小變化） |
<50mA（隨量程大小變化） |
|
負載特性 |
電源供電24V，電流輸出時最大負載500Ω |
- |
|
測量盲區 |
上盲區≤100mm；下盲區≤100mm |
|
|
溫度 |
環境溫度：-30℃～+70℃； |
|
|
極性保護 |
串聯二極管 |
|
|
電磁兼容 |
符合《GB 21117-2007-T 磁致伸縮液位計》標準 |
|
|
絕緣電阻 |
20M（100V） |
|
|
絕緣強度 |
500V |
|
|
其他功能 |
具備現場顯示和設置功能。 |
|
| HY-CZS |

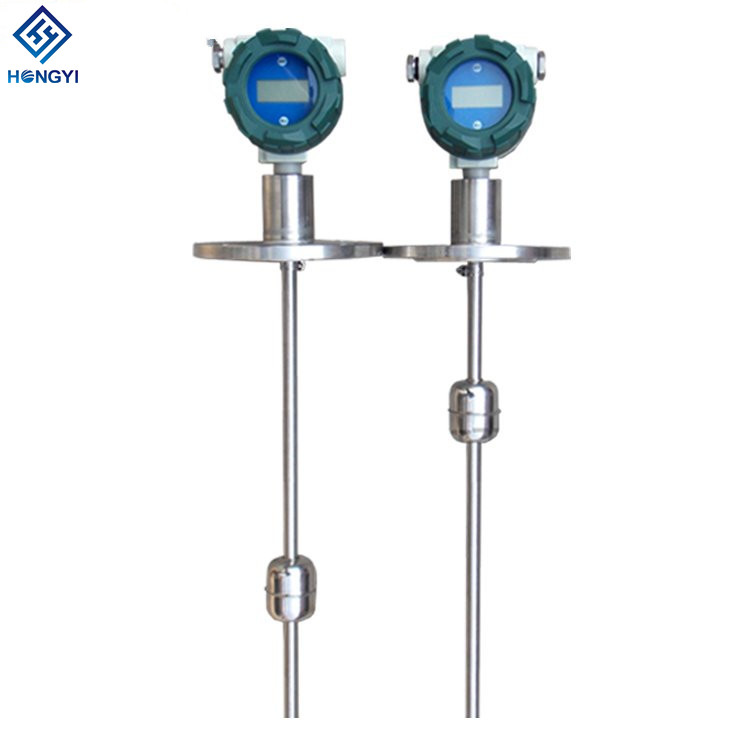

磁致伸縮液位變送器（輸出4～20mA） |
|||||||||||
|
A |
304不銹鋼 |
探桿材料 |
||||||||||
|
B |
316不銹鋼 |
|||||||||||
|
F |
304+F46（防腐） |
|||||||||||
|
D |
頂部安裝（浮球式，配套磁翻板） |
安裝結構 |
||||||||||
|
X |
底部安裝(捆綁式，配套磁翻板用） |
|||||||||||
|
F |
FL |
法蘭規格（DN80、DN100等） |
連接形式 |
|||||||||
|
無 |
無安裝方式 |
|||||||||||
|
G |
桿式 |
探桿類型 |
||||||||||
|
L |
纜式 |
|||||||||||
|
CW |
－40～80ºC |
測量溫度 |
||||||||||
|
GW |
－40～200ºC |
|||||||||||
|
YW |
1個液位 |
輸出信號 |
||||||||||
|
JW |
2個液位(界位） |
|||||||||||
|
YWH |
1個液位+HART協議 |
|||||||||||
|
X |
無第二路4~20mA輸出 |
第二路模擬輸出 |
||||||||||
|
X2 |
有第二路4~20mA輸出 |
|||||||||||
|
O |
普通型 |
防爆選項 |
||||||||||
|
D |
隔爆型 |
|||||||||||
|
E |
本安型 |
|||||||||||
|
-□ |
安裝高度 |
|||||||||||
|
-□ |
測量范圍 |
|||||||||||
|
-□ |
介質密度(g/cm3) |
|||||||||||
|
-□ |
工作壓力(MPa) |
|||||||||||
注：1、選配法蘭時請注明法蘭材質選配其它規格的法蘭請?zhí)峁┰敿殘D紙；
2、需要提供其它連接螺紋是請在訂貨錢咨詢。
訂貨須知：
訂貨時請寫明被測介質名稱、工作壓力、介質溫度、測量范圍情況等.
