工作原理：

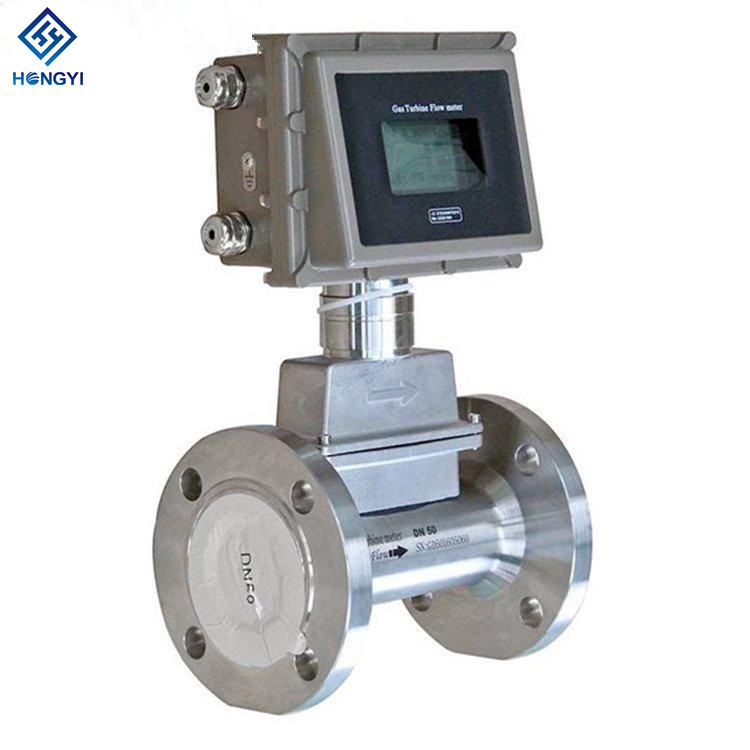

HY-LWQ氣體流量變送器是將渦輪置于被測流體中，當氣體流經流量計時，在特殊結構整流器的作用下使氣體得到整流并加速。葉輪利用氣體作用到葉輪上的力而轉動，此時葉輪上的葉輪片使磁路磁阻發生周期性變化。在一定流量范圍內葉輪的角速度和流量成正比。利用電磁感應原理感應出與流體體積流量成正比的脈沖信號，該信號經前置放大器放大、整形后，經單片機積算。并顯示于LCD屏上。同溫度壓力傳感器檢測到的信號一起輸入到積算儀進行運算處理，將得到標準狀態下的流量，并顯示于LCD屏上。
HY-LWQ氣體流量變送器特點：
（1）測量范圍寬、下限流速低于0.5m/s，壓力損失小，葉輪抗沖擊能力強；
（2）具有較高的抗電磁干擾和抗震動能力，采用全密封隔離保護自潤滑軸承并內藏油壺，性能可靠工作壽命長；
（3）采用先進的超低功耗單片微機技術，整機功能強，功耗低，性能優越，具有非線性精度補償功能的智能流量顯示器。修正公式精度優于±0.02%；
（4）儀表系數可由按鍵在線設置，并可顯示在LCD屏上。LCD屏直觀清晰，可靠性高；
（5）可在被測氣體壓力穩定的狀態下進行壓力補償。
HY-LWQ氣體流量變送器主要技術參數：
公稱通徑： DN40-DN200mm；
介質溫度：（-30-80℃）；
環境溫度：（-20-60）℃；
大氣壓力：86Kpa-106 Kpa；
相對濕度：75%；
精度等級：±1.0%；
量程比：1：10、1：30
輸出信號：電壓脈沖 、4～20mA二線制；
供電電源：傳感器：+5V～+24VDC(外接) 變送器：+24VDC(外接)，流量計：3.0V鋰電池(內置)
顯示方式：現場顯示，高清晰液晶顯示器同時顯示瞬時流量4位有效數字及累積流量8位有效數字，帶清零功能所有有效數據掉電后保持10年不丟。
本體材質：304、(316L)；
葉輪材質：ABS、（鋁合金）
法蘭標準：國家標準;
連接方式：螺紋、法蘭；
防護等級：IP65；防爆等級：ExdIICT6Gb；
安裝方式：
1、儀表安裝采用法蘭連接、螺紋連接及夾裝式；
2、安裝時氣體流動方向應與傳感器外殼上指示流向的箭頭方向一致，且上游直管段應≥10DN，下游直管段應≥5DN（DN為管道內徑）；
3、安裝前檢查儀表葉輪的靈活性,用微量氣體吹向渦輪,葉輪應靈活轉動、計數器工作正常,無噪音和突停、卡滯現象；
4、嚴禁帶表焊接法蘭,并嚴格清理過濾器和流量計之間的上游直管段,直管段中不得有殘留焊渣及其他雜物；
5、按安裝圖要求安裝并檢查整個系統密封性，保證無氣體泄露現象；
6、為了檢修時不影響氣體的正常輸送，應在傳感器的安裝處安裝旁通管道。
現場安裝示例
