靶式流量計 您當前位置： > 產品展示 > 流量?jī)x表系列 > 常用液體氣體流量計 >

產品名稱：靶式流量計

訂購熱線：18205232939

概述：

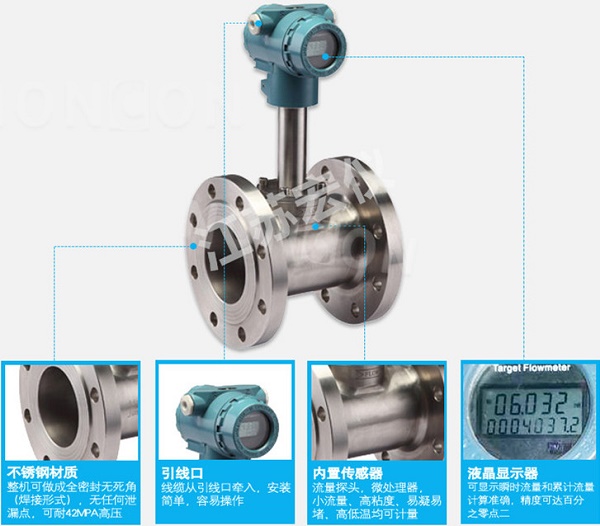

HY-NBL系列靶式流量計是參照并消化國外同類產品的先進技術，結合多年的流量計應用和開發經驗研制而成。智能靶式流量計采用了最新型電子式力傳感器作為測量和敏感傳遞元件，同時應用了最新數字技術和微電子技術，具有RS485通訊功能，是一款適用于高粘度、低雷諾數及含有微小顆粒的液體和氣體測量的智能流量計。

HY-NBL系列靶式流量計采用電子式力傳感器是該產品真正實現高精度、高穩定性的關鍵所在，其測量精度及長期穩定性是老型機械式力傳感器的靶式流量計所無法比擬的。智能靶式流量計既具有傳統孔板、靶式、渦街等流量計無可動部件的特點，同時又具有與容積式流量計相媲美的測量準確度，加之其特有的抗干擾、抗雜質性能，除能替代常規流體流量測量外，尤其在高粘度、易堵卡、高溫、高壓、強腐蝕等流量計量困難的工況中具有很好的應用價值，目前已廣泛應用于鋼鐵、石油、天然氣、電力、造紙、化工、能源、食品、環保等各個領域的流量測量。

HY-NBL系列靶式流量計產品特點：

無可動部件，密封面減少，大大降低泄漏率，便于安裝和日常維護；

測量范圍寬，最大測量范圍可達15:1（液體）或8:1（氣體）；

計量準確、精度高，法蘭式可達0.25%（液體）或1.0%（氣體）；

具有4～20mA、頻率、RS485通訊、HART總線協議等多種輸出形式；

重復性好，一般為±0.1%,具有可選小信號切除，非線性修正，濾波時間可選擇；

壓力損失小，小口徑僅為標準孔板的1/2△P左右；DN100口徑以上壓力損失開始大幅度減少；

安裝簡單、維護方便、抗干擾、抗雜質能力特強。

HY-NBL系列靶式流量計技術參數

1、主要技術參數表

被測介質	液體；氣體；蒸汽
公稱直徑	法蘭式15～500mm		夾裝式15～500mm		插入式65～5000mm
公稱壓力	0.6～42MPa		0.6～42MPa		0.6～42MPa
介質溫度	-100℃～+350℃
精確度	±0.2%	±0.5%		±1.0%		±1.0%
范圍度	1：5（液體）	1：10（液體、氣體）		1：30（液體、氣體）		1：12（蒸汽）
補償形式	溫度補償；壓力補償
重復性	0.05%～0.08%
供電電源	機內自備鋰電池（3.6V）；外供電源24VDC
輸出形式	現場顯示；4～20mA,二線制；脈沖0～5V；RS485/RS232；HART
測量管材料	碳鋼；不銹鋼；亦可按用戶要求協商提供
防爆標志	隔爆型（ExdⅡCT₄）
防護等級	IP65;IP67
法蘭規格	流量計連接法蘭規格執行GB/T系列標準，也可以根據用戶要求特殊加工。

流量范圍

（1）、標準水流量測量范圍表

公稱口徑DN(mm)	流量計測量范圍(m3 /h)	靶徑比范圍	最大壓降（kPa）
15	0.1～3	0.8～0.5	75.53
20	0.17～5	0.8～0.5	55.12
25	0.3～9	0.8～0.4	34.45
32	0.5～14	0.8～0.3	24.12
40	1.0～24	0.8～0.3	17.23
50	1.5～40	0.8～0.3	6.89
65	2.5～60	0.7～0.35	5.51
80	3.5～90	0.7～0.35	4.31
100	5～140	0.7～0.3	2.76
125	6～200	0.7～0.3	2.07
150	10～300	0.6～0.25	1.38
200	18～560	0.6～0.25	0.89
250	25～800	0.5～0.25	0.56
300	40～1200	0.5～0.2	0.35
350	50～1500	0.5～0.2	0.01
400	65～2000	0.5～0.2	0.07
450	90～2600	0.4～0.2	0.06
500	110～3300	0.4～0.2	0.05
550	140～4100	0.35～0.2	0.04
600	170～5000	0.3～0.15	0.03
700	230～6800	0.3～0.15	0.011
800	300～9000	0.3～0.15	0.0083
900	370～11000	0.3～0.15	0.0062
1000	470～14000	0.2～0.1	0.0055
1100	560～16000	0.2～0.1	0.0041
1200	670～20000	0.2～0.1	0.0034
1300	780～23000	0.2～0.1	0.0028
1400	900～27000	0.2～0.1	0.0018
1500	1050～31000	0.2～0.1	0.0016
1600	1200～32500	0.2～0.1	0.0014
1700	1350～36500	0.2～0.1	0.0012
1800	1510～40800	0.2～0.1	0.0011
1900	1680～45500	0.2～0.1	0.0010
2000	1850～50000	0.2～0.1	0.0009
2100	1980～55800	0.2～0.1	0.0008

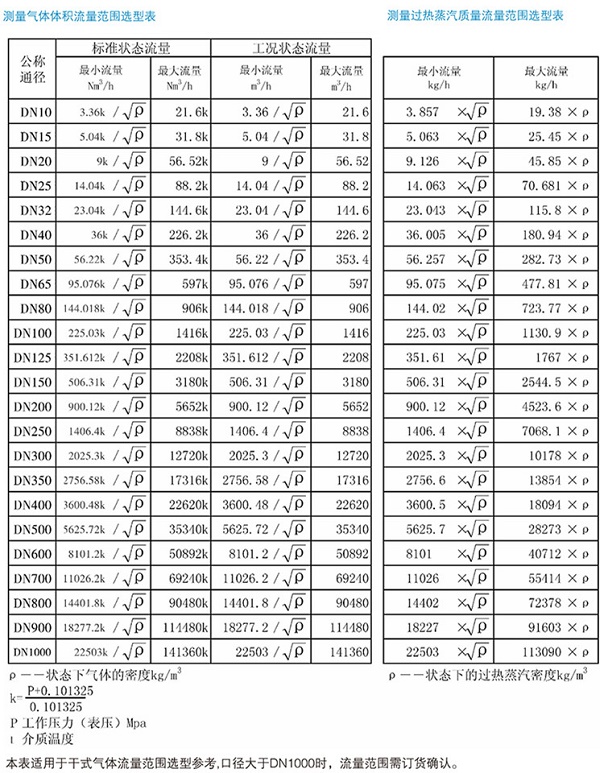

(2)、標準空氣流量測量范圍表

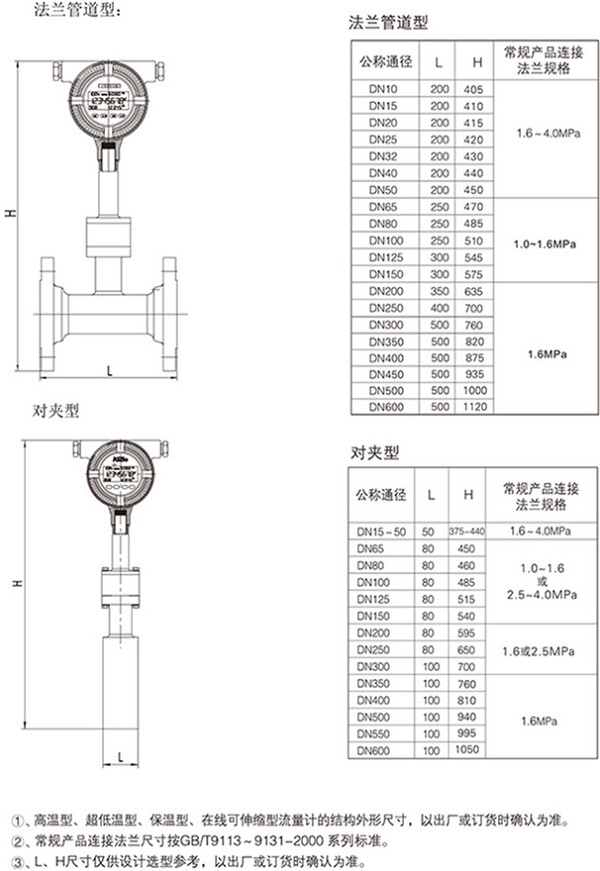

2、產品外形尺寸

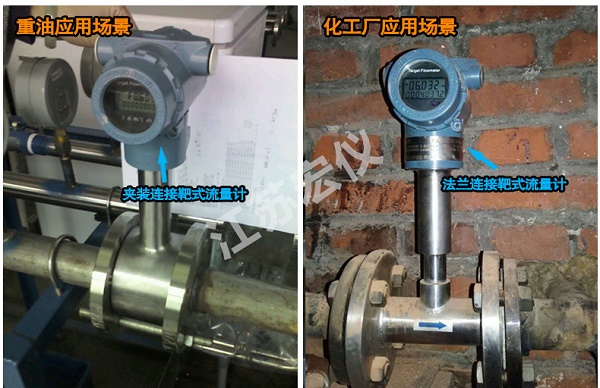

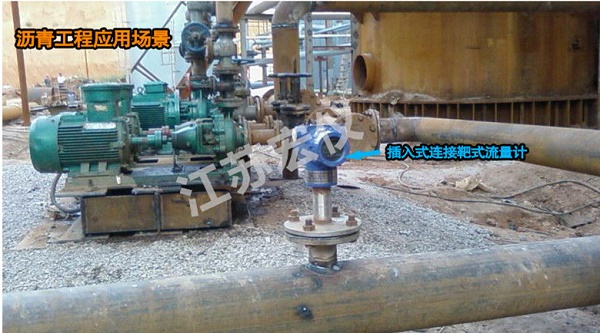

3、現場安裝示例

智能靶式流量計選型表及型號說明

型號	口徑	智能靶式流量計
HY-NBL	10~5000	智能靶式流量計

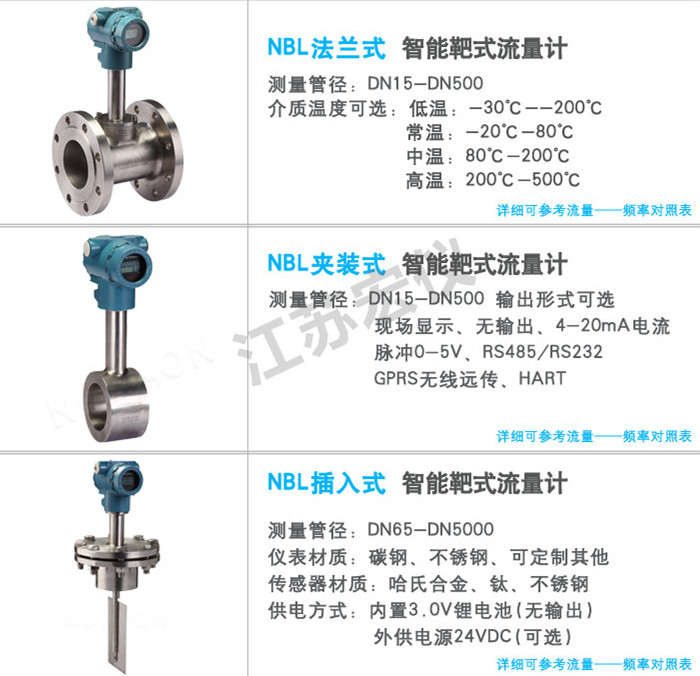

		代號	儀表類型
		A*	錐管螺紋式
		A	管道法蘭式
		B	夾裝式
		C	插入式
		D	在線可拆裝式
		E	其它
			代號	介質類型
			Y	液體
			Q	氣體
			Z	蒸汽
				代號	介質溫度
				D	低溫(-30℃～-200℃)
				C	常溫(-20℃～+80℃)
				Z	中溫(+80℃～+200℃)
				G	高溫(+200℃～+500℃)
				公稱壓力	A：0.6MPa B：1.0MPa C：1.6MPaD：2.5MPa E：4.0MPa F：5.0MPaG：10.0MPa H：15.0MPa I：20.0MPaJ：25.0MPa K：42.0MPa L：2.0MPaM：6.3MPa N：11.0MPa O：16.0MPaP：26.0MPa
				補償形式	P：壓力補償	T：溫度補償
				輸出形式	N	無輸出（內置鋰電池表頭顯示）
					S	脈沖輸出
					R	通訊輸出
					I	4～20mA電流輸出（二線制）
					K	報警開關量輸出
					G	GPRS無線遠傳
				防爆結構	X	本安型
				防爆結構	Y	隔爆型
				殼體材料	T	碳鋼
					N	不銹鋼
					Q	特殊材料
				傳感器材質	1	哈氏合金
					2	鈦
					3	304不銹鋼
					4	特殊材料

a、流量計法蘭規格執行GB/T系列標準中規定的相關技術參數，技術條件和類型。亦可按照客戶要求加工；
b、在流量計選型中，用戶應按照型號說明的格式，寫明所需流量計的各項要求；
c、用戶如需采用本型號說明以外的口徑、公稱壓力及輸出形式請加以說明；
d、在選擇高溫型流量計時，除按照型號說明格式填寫外，應特別注明被測介質的最高工況溫度；
e、對帶溫壓補償?shù)牧髁坑?jì)，除按照型號說明格式填寫外，應特別說明需補償?shù)墓r溫度及工況壓力范圍；
f、用戶需要特殊測量管材質，應加以說明。
2、選型示例
HY-NBL-100AQCDPIXN含意為：智能靶式流量計為管道法蘭式，測量介質是氣體，公稱口徑100mm，介質溫度為常溫，公稱壓力為2.5MPa（法蘭規格）帶壓力補償，4～20mA電流輸出，防爆標志為本安型,測量管材料是不銹鋼。
