產品簡介
/ product introduction1、產品簡介
26GHZ高頻雷達液物料位計具有低維護，高性能、高精度、高可靠性，使用壽命長等優點。在與電容，重錘等接觸式儀表相比較，具有無可比擬的優越性。微波信號的傳輸不受大氣的影響，所以它可以滿足工藝過程中揮發性氣體、高溫、高壓、蒸汽、真空及高粉塵等惡劣環境的要求。雷達物位計適用于高溫、高壓、真空、蒸汽、高粉塵及揮發性氣體等惡劣環境，可對不同料位進行連續測量。
2、工作原理
26GHZ高頻雷達液物料位計天線發射較窄的微波脈沖，經天線向下傳輸。微波接觸到被測介質表面后被反射回來再次被天線系統接收，將信號傳輸給電子線路部分自動轉換成物位信號（因?yàn)槲⒉▊鞑ニ俣瓤欤姶挪ǖ竭_(dá)目標并經反射返回接收器這一來回所用的時間幾乎是瞬間的）
產品特點/ product characteristic
●低維護，使用壽命長；
●高性能、高精度、高可靠性；
●天線尺寸小，便于安裝；非接觸雷達，無磨損；
●幾乎不受腐蝕、泡沫影響；幾乎不受大氣中水蒸氣、溫度和壓力變化影響；
●嚴重粉塵環境對高頻物位計工作影響不大；
●波長更短，對在傾斜的固體表面有更好的反射；
●波束角小，能量集中，增強了回波能力的同時又有利于避開干擾物；
●測量盲區更小，對于小罐測量也會取得良好的效果；
●高信噪比，即使在波動的情況下也能獲得更優的性能；
●高頻率，是測量固體和低介電常數介質的最佳選擇。
技術參數 / technical parameters

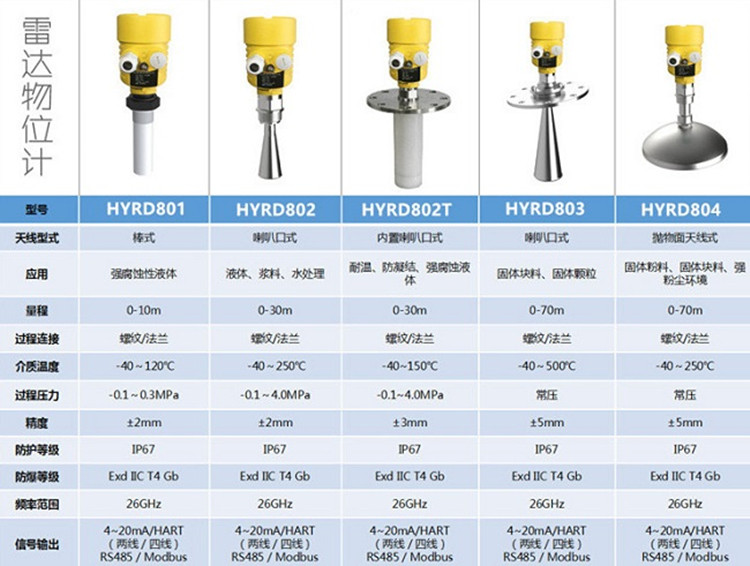

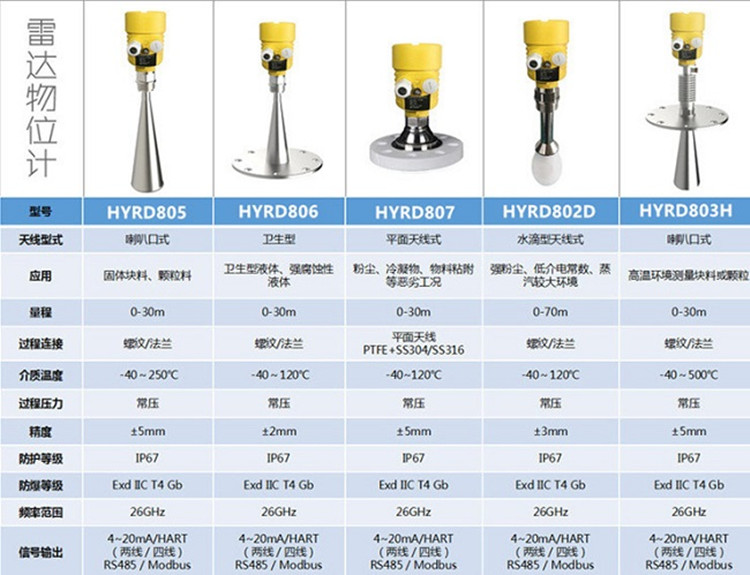

產品選型 / product selection

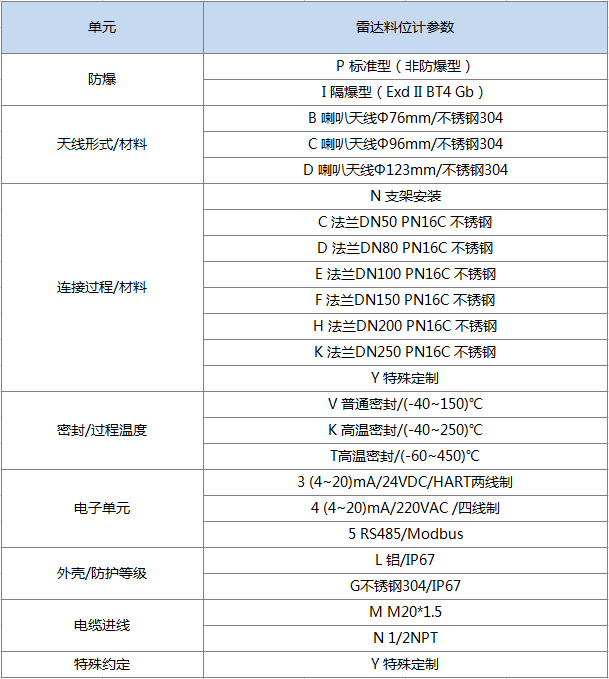

一、選型表

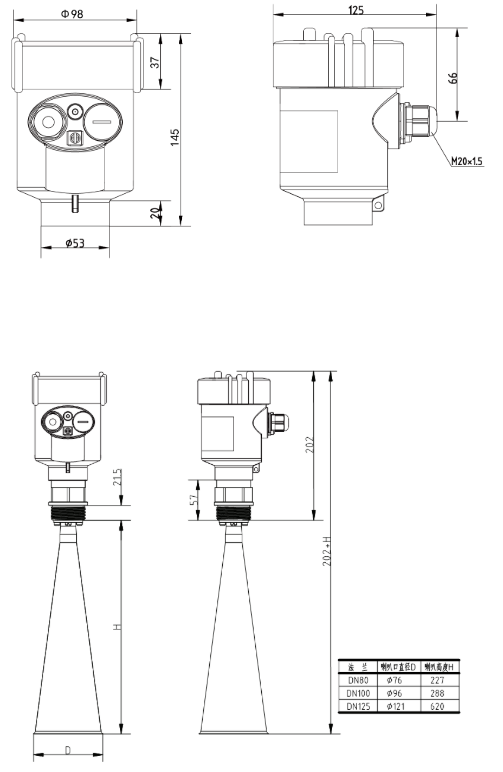

二、結構尺寸
三、安裝要求
1、安裝在直徑的1/4處或1/6處，有足夠的安裝空間，避免安裝在強烈震動的環境中。
2、錐形罐頂部平面，可裝在罐頂正中間，可保證測量到錐形底部。
3、有料堆時天線要垂直對準料面。若料面不平，堆角大使用萬向法蘭來調整喇叭角度使喇叭盡量對準料面。
