污水電磁流量計 您當前位置： > 產品展示 > 流量儀表系列 > 電磁流量計 >

產品名稱：污水電磁流量計

訂購熱線：18205232939

一、產品原理

污水電磁流量計是根據法拉第電磁感應定律進行流量測量的流量計。它集智能化、小型輕量一體化，多功能、高精度、高可靠性為一體的流量儀表產品。在滿足現場顯示的同時，還可以輸出4～20mA電流信號供記錄、調節和控制用。電磁流量計是一種測量導電介質體積流量的感應式儀表。除可測量一般導電液體的體積流量外，還可用于測量強酸強堿等強腐蝕液體和泥漿、礦漿、紙漿等均勻的液固兩相懸浮液體的體積流量圖1所示。

二、性能特點

1、抗干擾力強，幾乎不受外界干擾

2、測量不受流體密度、粘度、溫度、壓力和電導率變化的影響

3、測量管內無阻流部件無壓損、直管段要求低。

4、管道內無可動部件，無阻流部件，測量幾乎沒有負壓壓力損失

5、具有自檢與自診斷功能

6、在現場可根據用戶實際需求在線修改量程

三、表頭功能

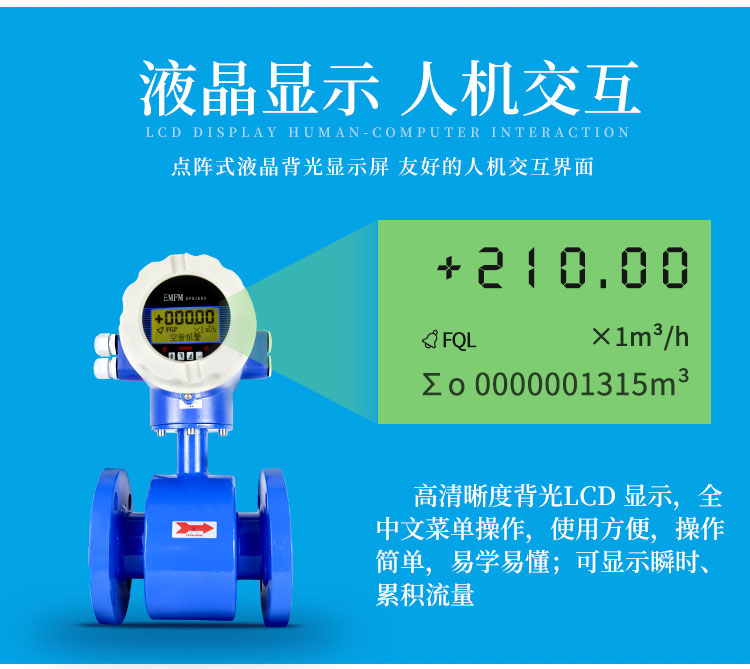

1、液晶背光顯示

2、瞬時流量、累計流量計、顯示流量百分比

3、一鍵查詢凈累計值、正向累計值、負向累計值、當前電導率等效值

4、多單位可切換(L、m³、Kg、t/s、min、h)

5、485通訊遠傳讀取數據

四、技術參數

公稱通徑（特殊規格可定制）	管道式：DN10～DN3000
	插入式：DN200～DN3000
流動方向：	正，反，凈流量
量程比：	150：1
重復性誤差：	測量值的±0.1%
精度等級：	管道式：0.5級，1.0級
被測介質溫度：	普通橡膠襯里：－20～＋60℃
	高溫橡膠襯里：－20～＋90℃
	聚四氟乙稀襯里：－30～＋100℃
	高溫型四氟襯里：－20～＋180℃
額定工作壓力：（高壓可定制）	DN6－DN80：≤1.6MPa
	DN100－DN250：≤1.0MPa
	DN300－DN1200：≤0.6MPa
流速范圍：	0.1－15m/s
電導率范圍：	被測流體電導率≥5μs/cm
電流輸出：	負載電阻	0～10mA：0～1.5kΩ
		4～20mA：0～750 kΩ
數字頻率輸出：	輸出頻率上限可在1～5000HZ內設定帶光電隔離的晶體管集電極開路雙向輸出。外接電源≤35V導通時集電極*大電流為250mA
供電電源：	AC220V、DC24V或3.6V電池
要求直管段長度	上游≥5DN，下游≥2DN
連接方式：	流量計與配管之間均采用法蘭連接，法蘭連接尺寸應符合GB11988的規定
防爆等級：	mdIIBT4
防護等級：	IP65，特殊訂制*高可達IP68
環境溫度：	－25～＋60℃
相對溫度：	5%～95%
消耗總功率：	小于20W

五、襯里和電極材料的選擇：

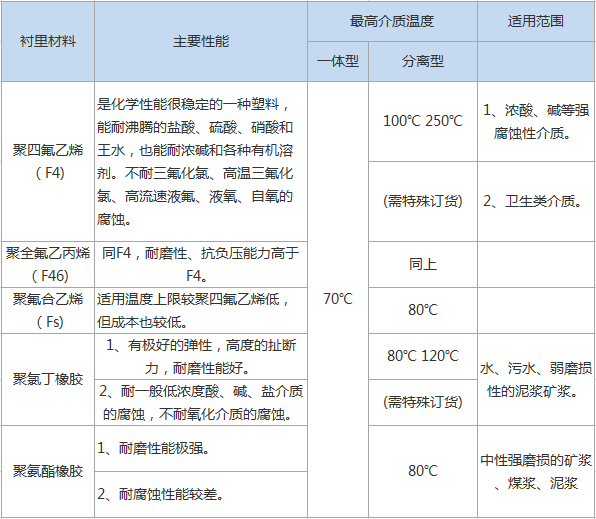

1、襯里

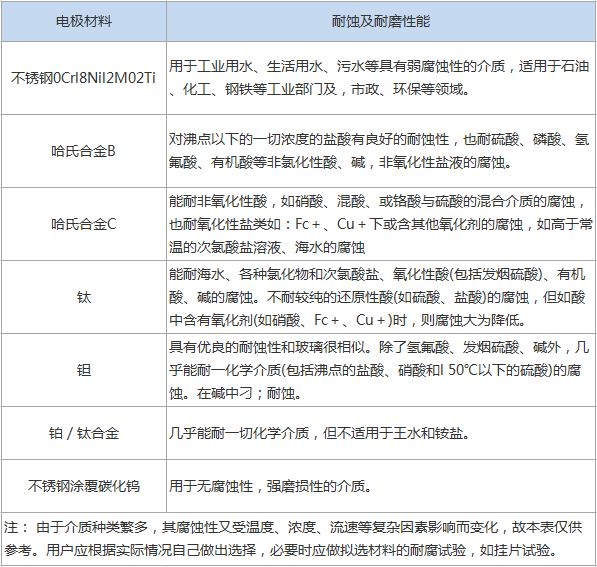

2、電極

六、口徑及流量的選擇

公稱通徑	可測量流量范圍（m3/h）	有效測量流量范圍（m3/h）	公稱通徑	可測量流量范圍（m3/h）	有效測量流量范圍（m3/h）
10	0.0142～3.3912	0.0848～2.826	300	12.717～3052	76.302～2543
15	0.0318～7.6302	0.1908～6.3585	350	17.31～4154	103.86～3461
20	0.0566～13.5648	0.3392～11.304	400	22.61～5425	135.65～4521
25	0.0883～21.195	0.5298～17.6625	450	28.62～6867	171.68～5722
32	0.1447～34.7258	0.8682～29.9382	500	35.33～8478	211.95～7065
40	0.2261～54.2592	1.3565～45.216	600	50.87～12208	305.2～10173
50	0.3533～84.78	2.1195～70.65	700	69.24～16616	415.4～13847
65	0.5970～143.28	3.5819～119.39	800	90.44～21703	542.6～18086
80	0.9044～217.03	5.4259～180.86	900	114.46～27468	686.7～22890
100	1.413 ～339.12	8.478～282.6	1000	141.3～33912	847.8～28260
125	2.2079～529.87	13.2468～441.56	1200	203.5～48833	1221～40694
150	3.1793～763	19.0755～635.85	1400	277～66467	1662～55389
200	5.652～1356	33.912～1130.4	1600	361.8～86814	2171～72345
250	8.8313～2119	52.9875～1766	1800	457.9～109874	2747～91562

七、選型譜

型號	口徑
HYLDE	10~2600
		代號	安裝形式
		Y	一體式
		F	分體式
			代號	轉換器型號
			ZA	圓形
			ZB	方形（僅適用于分體式）
				代號	供電形式
				AC	（交流）220V AC 50Hz(90~245V AC 50Hz)
				DC	（直流）24V DC (20~36V DC)
				LD	鋰電池供電（不帶信號輸出）
					代號	輸出信號(可多選)
					I.4	4~20mA
					f	頻率 1KHz
					Rs	串行通訊（485）
					H	HART協議
					C	控制輸出
						代號	防爆要求
						N	無防爆
						EX	防爆
							代號	介質溫度
							T1	≤65℃
							T2	≤120℃
							T3	≤180℃(僅適用于分體式）
								代號	內襯材質
								NE	氯丁橡膠（≤65℃）
								PVC	聚氯乙烯（≤70℃）
								PU	聚氨酯耐磨(≤80℃)
								PTFE	聚四氟乙烯（≤180℃）
									代號	電極材質
									316L	不銹鋼
									HC	哈氏合金C
									Ti	鈦
									Ta	鉭
									Pt	鉑

八、安裝要求

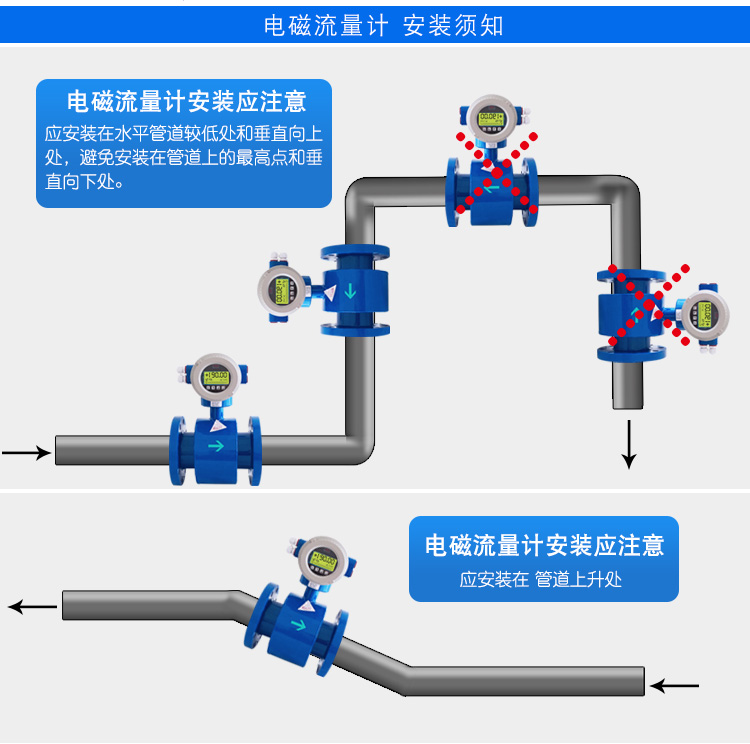

1、應安裝在水平管道較低處和垂直向上處圖1,避免安裝在管道的最高點和垂直向下處；

2、應安裝在管道上上升處；

3、在開口排放管道安裝,應安裝在管道的較低處；

4、若管道落差超過5m時,在傳感器的下游安裝排氣閥；

5、應在傳感器的下游安裝控制閥和切斷閥,而不應安裝在傳感器上游；

6、傳感器絕對不能安裝在泵的進出口處,應安裝在泵的出口處。
