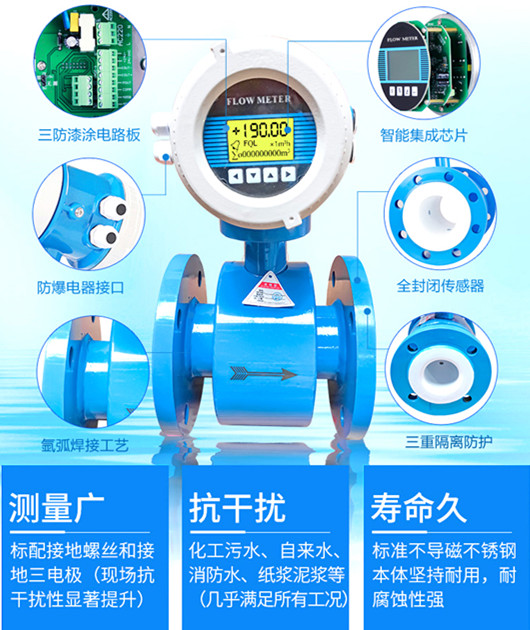

一、產品概述
HY-LDE型防爆電磁流量計是我公司采用先進技術研制、開發與生產的流體測量?jī)x表，具有高精度、高可靠性與使用壽命長等特點。為保證產品質量，我公司在產品結構、選材、制定工藝、生產裝配與出廠等過程中每個環節細致研究與控制，配套完整的流量標定檢測系統。為適應測量現場的需求，開發出高壓型電磁流量計系統、插入式電磁流量計系統，特別是插入式電磁流量計在大口徑管道系統中應用具有良好經濟型、時效性、穩定性。在線安裝型可以不停產安裝與檢修，使用簡便。使得我公司的電磁流量計系統適合石油、化工、能源、冶金、食品、環保、水利等各個領域。
二、產品特點
電磁流量計內部無阻流件，幾乎沒有壓力損失和流體阻塞的情況。
無機械慣性，響應快速，流體測量范圍寬（流速0.3-12m/s）穩定性好，可以用于自動檢測、調節和程控系統。
測量電導率大于5u S/cm液體，測量不受流體密度、粘度、溫度、壓力和電導率的變化影響，傳感器感應電壓信號與平均流速呈線性關系，測量精度高。
精度等級：0.2級、0.5級、1.0級、1.5級。能滿足不同用戶的需求。
傳感器部分只有內襯和電極與被測液體接觸，只要選擇合適電極與內襯材料，即可以耐腐蝕和耐磨損。
電磁流量計分常規型（壓力≤4.0MPa），高壓型（壓力≥4.0MPa）。
插入式電磁流量計系統分為簡單安裝型和在線安裝型。
采用EEPROM存儲器，測量運算數據存貯保護安全可靠。
采用國際先進單片機（MCU）和表面貼裝技術（SMT），性能可靠，精度高，功耗低，零點穩定，中文菜單，參數設定方便。
帶4-20mA、脈沖輸出，帶報警，帶RS485通訊接口，HART、MODBUS協議。
熱能專用電磁流量計系統，集成熱能系統元件與計算，既是流量?jī)x表又是熱能積算儀表，功能強大，適用于熱供系統。
高清晰度LCD背光顯示瞬時流量、累積流量（∑+、∑-、∑D）、流速、流量百分比、空管比、流量狀態（勵磁、流量、空管等）
防護等級：一體化結構IP65、分體結構IP68.
防爆等級：EXdIIBT4.
三、防爆電磁流量計技術參數
|
公稱通徑 （特殊規格可定制） |
管道式：DN10～DN3000 | |
| 插入式：DN200～DN3000 | ||
| 流動方向： | 正，反，凈流量 | |
| 量程比： | 150：1 | |
| 重復性誤差： | 測量值的±0.1% | |
| 精度等級： | 管道式：0.5級，1.0級 | |
| 被測介質溫度： | 普通橡膠襯里：－20～＋60℃ | |
| 高溫橡膠襯里：－20～＋90℃ | ||
| 聚四氟乙稀襯里：－30～＋100℃ | ||
| 高溫型四氟襯里：－20～＋180℃ | ||
|
額定工作壓力： （高壓可定制） |
DN6－DN80：≤1.6MPa | |
| DN100－DN250：≤1.0MPa | ||
| DN300－DN1200：≤0.6MPa | ||
| 流速范圍： | 0.1－15m/s | |
| 電導率范圍： | 被測流體電導率≥5μs/cm | |
| 電流輸出： | 負載電阻 | 0～10mA：0～1.5kΩ |
| 4～20mA：0～750 kΩ | ||
| 數字頻率輸出： | 輸出頻率上限可在1～5000HZ內設定帶光電隔離的晶體管集電極開路雙向輸出。外接電源≤35V導通時集電極*大電流為250mA | |
| 供電電源： | AC220V、DC24V或3.6V電池 | |
| 要求直管段長度 | 上游≥5DN，下游≥2DN | |
| 連接方式： | 流量計與配管之間均采用法蘭連接，法蘭連接尺寸應符合GB11988的規定 | |
| 防爆等級： | mdIIBT4 | |
| 防護等級： | IP65，特殊訂制*高可達IP68 | |
| 環境溫度： | －25～＋60℃ | |
| 相對溫度： | 5%～95% | |
| 消耗總功率： | 小于20W | |
|
公稱通徑
|
可測量流量范圍（m3/h）
|
有效測量流量范圍（m3/h）
|
公稱通徑
|
可測量流量范圍（m3/h）
|
有效測量流量范圍（m3/h）
|
|
10
|
0.0142～3.3912 | 0.0848～2.826 |
300
|
12.717～3052 | 76.302～2543 |
|
15
|
0.0318～7.6302 | 0.1908～6.3585 |
350
|
17.31～4154 | 103.86～3461 |
|
20
|
0.0566～13.5648 | 0.3392～11.304 |
400
|
22.61～5425 | 135.65～4521 |
|
25
|
0.0883～21.195 | 0.5298～17.6625 |
450
|
28.62～6867 | 171.68～5722 |
|
32
|
0.1447～34.7258 | 0.8682～29.9382 |
500
|
35.33～8478 | 211.95～7065 |
|
40
|
0.2261～54.2592 | 1.3565～45.216 |
600
|
50.87～12208 | 305.2～10173 |
|
50
|
0.3533～84.78 | 2.1195～70.65 |
700
|
69.24～16616 | 415.4～13847 |
|
65
|
0.5970～143.28 | 3.5819～119.39 |
800
|
90.44～21703 | 542.6～18086 |
|
80
|
0.9044～217.03 | 5.4259～180.86 |
900
|
114.46～27468 | 686.7～22890 |
|
100
|
1.413 ～339.12 | 8.478～282.6 |
1000
|
141.3～33912 | 847.8～28260 |
|
125
|
2.2079～529.87 | 13.2468～441.56 |
1200
|
203.5～48833 | 1221～40694 |
|
150
|
3.1793～763 | 19.0755～635.85 |
1400
|
277～66467 | 1662～55389 |
|
200
|
5.652～1356 | 33.912～1130.4 |
1600
|
361.8～86814 | 2171～72345 |
|
250
|
8.8313～2119 | 52.9875～1766 |
1800
|
457.9～109874 | 2747～91562 |
|
型號 |
口徑 |
|
||||||||
|
HYLDE |
10~2600 |
|||||||||
|
|
|
代號 |
安裝形式 |
|
||||||
|
Y |
一體式 |
|||||||||
|
F |
分體式 |
|||||||||
|
|
代號 |
轉換器型號 |
||||||||
|
ZA |
圓形 |
|||||||||
|
ZB |
方形（僅適用于分體式） |
|||||||||
|
|
代號 | 供電形式 | ||||||||
| AC |
（交流）220V AC 50Hz(90~245V AC 50Hz) |
|||||||||
| DC |
（直流）24V DC (20~36V DC) |
|||||||||
| LD |
鋰電池供電（不帶信號輸出） |
|||||||||
| 代號 | 輸出信號(可多選) | |||||||||
| I.4 | 4~20mA | |||||||||
| f | 頻率 1KHz | |||||||||
| Rs | 串行通訊（485） | |||||||||
| H | HART協議 | |||||||||
| C | 控制輸出 | |||||||||
|
|
代號 |
防爆要求 |
||||||||
|
N |
無防爆 |
|||||||||
|
EX |
防爆 |
|||||||||
|
|
代號 |
介質溫度 |
||||||||
|
T1 |
≤65℃ |
|||||||||
|
T2 |
≤120℃ |
|||||||||
|
T3 |
≤180℃(僅適用于分體式） |
|||||||||
|
|
代號 |

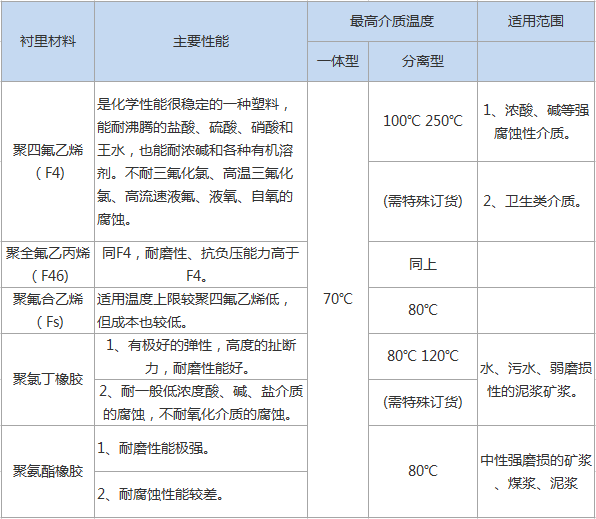

內襯材質 |
||||||||
|
NE |
氯丁橡膠（≤65℃） |
|||||||||
| PVC | 聚氯乙烯（≤70℃） | |||||||||
|
PU |
聚氨酯 耐磨(≤80℃) |
|||||||||
|
PTFE |
聚四氟乙烯（≤180℃） |
|||||||||
|
|
代號 |

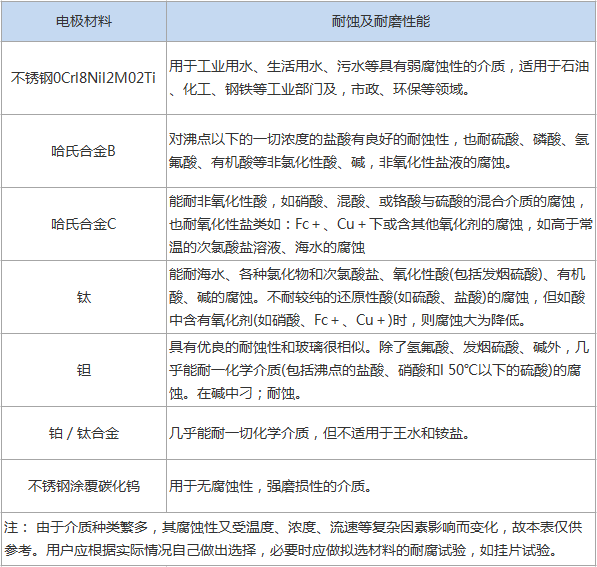

電極材質 |
||||||||
|
316L |
不銹鋼 |
|||||||||
|
HC |
哈氏合金C |
|||||||||
|
Ti |
鈦 |
|||||||||
|
Ta |
鉭 |
|||||||||
| Pt | 鉑 | |||||||||
七、安裝要求

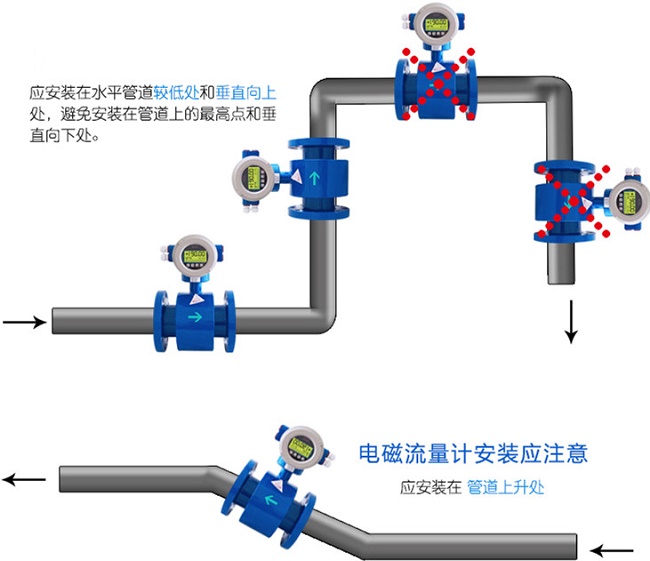

1、應安裝在水平管道較低處和垂直向上處圖1,避免安裝在管道的最高點和垂直向下處；
2、應安裝在管道上上升處；
3、在開口排放管道安裝,應安裝在管道的較低處；
4、若管道落差超過5m時,在傳感器的下游安裝排氣閥；
5、應在傳感器的下游安裝控制閥和切斷閥,而不應安裝在傳感器上游；
6、傳感器絕對不能安裝在泵的進出口處,應安裝在泵的出口處。
