工作原理
HY-3051液體比重計是一種連續在線測量液體密度的設備，可直接用于工業生產過程。它根據阿基米德原理，采用電子技術，即一個電容式差壓傳感器及其連接，插入過程中的一對感壓膜片，兩個膜片之間有一個溫度傳感器以補償過程液體的溫度變化。一個專用軟件計算測量介質密度。本產品采用國際先進技術，采用國產優質元器件，從而大大增強了產品的穩定型，同時節約了企業的投入成本
產品特點
1、采用一體化結構的兩線制變送器，無活動部件維護簡單.
2、四位半數字液晶顯示.
3、安裝使用方便，插入液體即可顯示讀數.

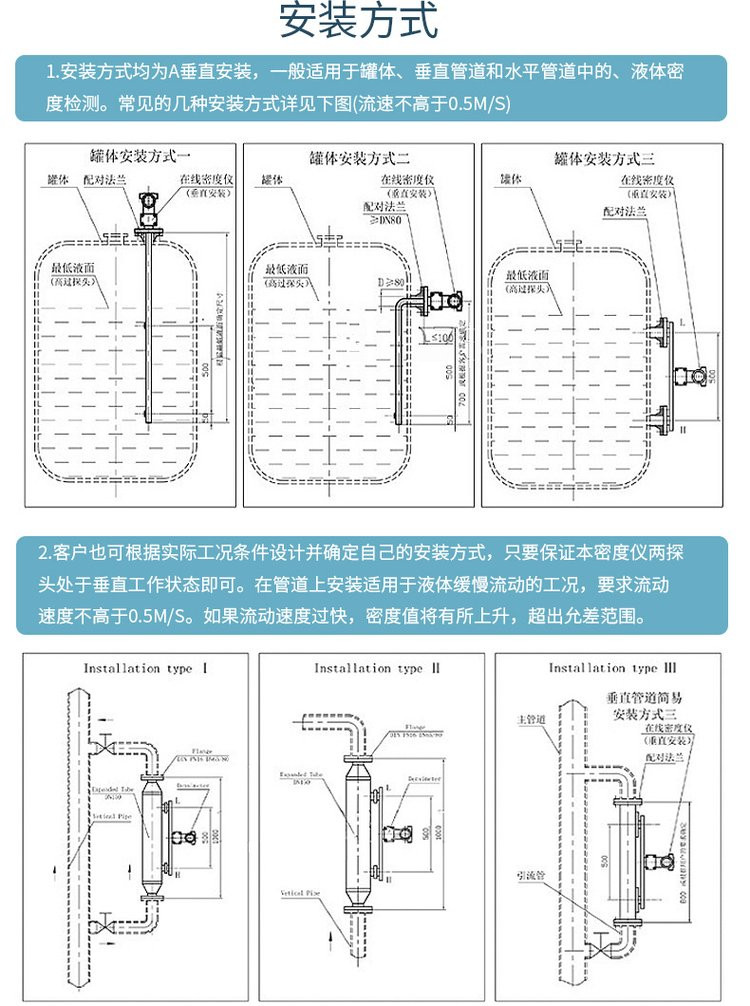

4、使用于流體或靜止液體，適合于管道和罐體安裝.
5、溫度和密度兩個參數可交替顯示，便于進行行業標密換算.
6、連續在線測量液體密度無過程中斷，可直接用于生產過程控制.
7、接觸液體部件全部為幾種介質不銹鋼材料制造，安全；衛生.
8、本介安全型可用于危險環境；衛生型可安裝于食品生產
液體比重計技術參數
測量范圍：0.000– 3.000 g /cm3 (0000–3000kg/m3)（用戶可隨意選用測量范圍）
標定范圍：0.500– 3.000 g/cm3(500–3000kg/m3)（根據用戶選用測量范圍來標定）
測量精度：±0.01g/cm3、±0.005 g/cm3、±0.002g/cm3（用戶自行選擇適用精度）
重復性：± 0.0005 g/cm3 (± 0.5kg/m3)
操作溫度范圍：-50℃~+250℃（不同介質溫度可選，分為低溫、常溫、高溫型）
工作壓力：7.0MPa
流體粘度范圍：0–20000cP
溫度系數：小于0.1kg/m3/℃(校正后)
壓力影響：可忽略不計
內置溫度傳感器：PT1000
接液材質：316L、哈氏合金C-276、鉭、鈦、聚四氟乙烯（特富?。?/span>
供電電源：24VDC，≥50 mA
智能信號輸出：4-20Ma、 RS485ModbusRTU
顯示方式：高清背光 LCD液晶表頭顯示
輸出精度(20℃)：讀數的±0.5%或±0.2%FS
輸出重復性(-40 ~+85℃)：±0.1%FS
過程連接：螺紋型、法蘭型、衛生型（尺寸可根據現場或用戶自行要求定制）
外殼：鋁合金防護等級：IP67
防爆等級： EXdⅡCT6
|
代碼 |
產品名稱 |
|||||||
|
HY-3051 |
在線液體密度計 |
|||||||
|
代碼 |
膜片材質 |
|||||||
|
A |
316L不銹鋼 |
|||||||
|
C |
哈氏合金 |
|||||||
|
Z |
特殊材質（根據介質選定） |
|||||||
|
代碼 |
介質溫度（單位：℃） |
|||||||
|
常溫 |
||||||||
|
M |
0-80 |
|||||||
|
H |
0-120 |
|||||||
|
特殊要求 |
||||||||
|
代碼 |
密度量程(單位：g/cm3） |
|||||||
|
X |
0-1 |
|||||||
|
0-1.5 |
||||||||
|
D |
0-2 |
|||||||
|
Q |
0-3 |
|||||||
|
代碼 |
精度等級 |
|||||||
|
1 |
0.5% |
|||||||
|
2 |
0.1%（需特殊校訂） |
|||||||
|
代碼 |

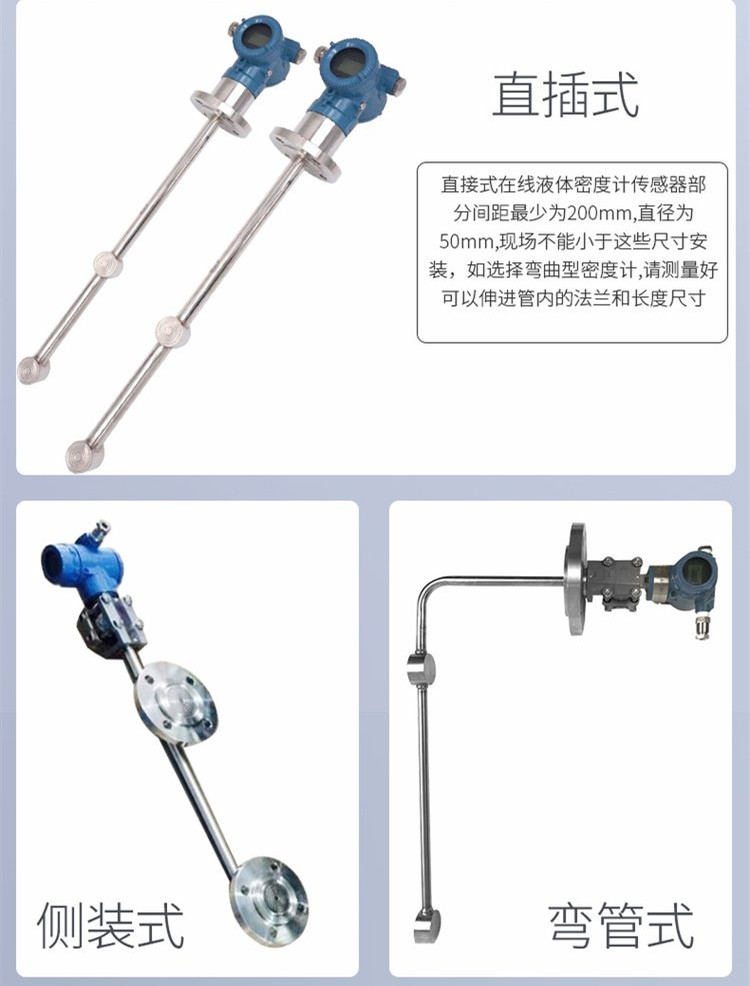

安裝方式（D頂裝式或C側轉式） |
|||||||
|
F |
法蘭安裝（DN80法蘭） |
|||||||
|
Z |
特殊安裝 |
|||||||
|
代碼 |
·輸出信號 |
|||||||
|
A |
4-20mA |
|||||||
|
D |
RS232（需經儀表輸出） |
|||||||
|
代碼 |
桿長 |
|||||||
|
750mm（膜片距離500mm） |
||||||||
|
客戶要求 |
||||||||
|
HY-3051 |
A |
X |
1 |
DF |
A |
產品典型訂購信息 |
||
