差壓流量變送器的關鍵原材料、元器件和零部件均源自進口或合資生產，整機經過嚴格組裝和測試。該產品具有設計原理先進、品種規格齊全、安裝使用簡便等特點。由于該機型外觀上完全融合了目前國內*為流行，并被廣泛使用的兩種變送器（羅斯蒙特3051與橫河EJA）的結構優點，讓使用者有耳目一新的感覺，并具有很強的通用性和替代能力。為適合國內自動化水平的不斷提高和發展，該系列產品除設計小巧精致外，更推出具有HART現場總線協議的智能化功能。
差壓流量變送器用于測量液體、氣體或蒸汽的液位、密度。智能微差壓變送器的基本原理是將一個空間用敏感元件（多用膜盒）分割成兩個腔室，分別向兩個腔室引入壓力時，傳感器在兩方壓力共同作用下產生位移（或位移的趨勢），這個位移量和兩個腔室壓力差（差壓）成正比，將這種位移轉換成可以反映差壓大小的標準信號輸出。
超級的測量性能，用于壓力、差壓、液位、流量測量
精度高：數字精度+（-）0.05%；模擬精度+（-）0.5%~+（-）0.1%F.S
量程、零點外部連續可調，量程比100：1
正遷移可達500%、負遷移可達600%
穩定性能好，穩定性：0.25% 60個月
耐過壓

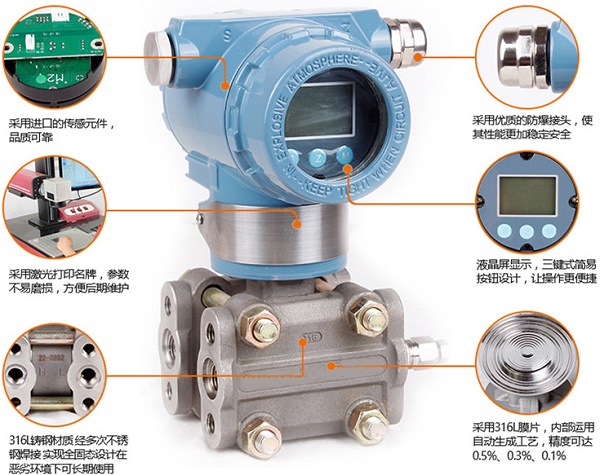

固體傳感器設計
全系列統一結構、互換性強
接觸介質的膜片材料可選
低壓澆鑄鋁合金殼體
測量速率：0.2S

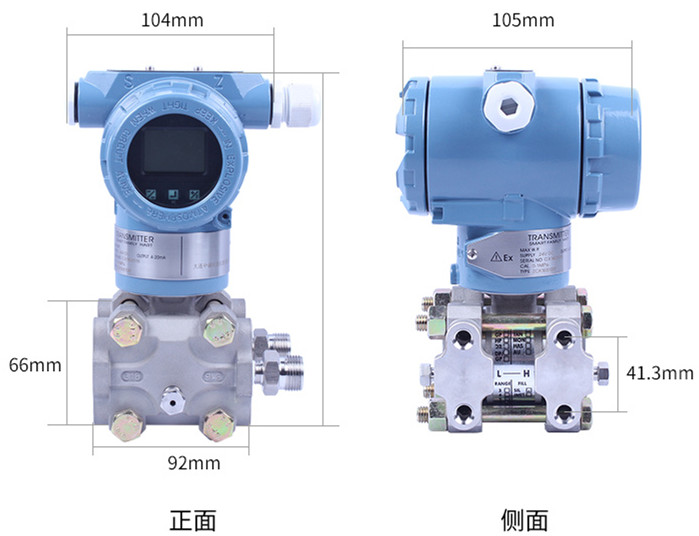

小型化（2.4kg）全不銹鋼法蘭，易于安裝
過程連接與其它產品兼容，實現*佳測量
采用16位計算機的智能變送器
標準4-20mA，帶有基于HART協議的數字信號，遠程操控
支持向現場總線與基于現場控制的技術的升級
|
HY-3151/3851/3351 |
差壓變送器 |
|||||||
|
|
代碼 |
量程范圍 |
||||||
|
3 |
0-0.6～6Kpa |
|||||||
|
4 |
0-4～40Kpa |
|||||||
|
5 |
0-40～250Kpa |
|||||||
|
6 |
0-0.16～1.0Mpa |
|||||||
|
7 |
0-0.4～2.0Mpa |
|||||||
|
8 |
0-1.6～10.0Mpa |
|||||||
|
|
代碼 |
輸出 |
||||||
|
E |
4-20mA |
|||||||
|
S |
智能型 |
|||||||
|
|
代號 |
結構材料 |
||||||
|
法蘭和接頭 |
排氣/排液閥 |
隔離膜片 |
灌充液體 |
|||||
|
22 |
316不銹鋼 |
316不銹鋼 |
316不銹鋼 |
硅油 |
||||
|
23 |
316不銹鋼 |
316不銹鋼 |
哈氏合金C |
|||||
|
24 |
316不銹鋼 |
316不銹鋼 |
蒙乃爾 |
|||||
|
25 |
316不銹鋼 |
316不銹鋼 |
鉭 |
|||||
|
33 |
哈氏合金C |
哈氏合金C |
哈氏合金C |
|||||
|
35 |
哈氏合金C |
哈氏合金C |
鉭 |
|||||
|
44 |
蒙乃爾 |
蒙乃爾 |
蒙乃爾 |
|||||
|
|
代號 |
最大工作壓力MPa |
||||||
|
B- |
4 |
|||||||
|
C- |
10 |
|||||||
|
D- |
14 |
|||||||
|
|
代碼 |
選項 |
||||||
|
M1 |
0-100%線性指示表 |
|||||||
|
M2 |
LED顯示表 |
|||||||
|
M3 |
LCD顯示表 |
|||||||
|
B1 |
管裝彎支架 |
|||||||
|
B2 |
板裝彎支架 |
|||||||
|
B3 |
管裝平支架 |
|||||||
|
D1 |
側面泄放閥在壓力室上部 |
|||||||
|
D2 |
側面泄放閥在壓力室下部 |
|||||||
|
不注 |
1/2NPT錐管螺紋接頭 |
|||||||
| C0 | 1/2-14NPT椎管內螺紋接頭 | |||||||
| C1 | 1/2-14NPT引壓接頭后部焊接引壓管Ф14 | |||||||
|
C2 |
丁字形螺紋接頭M20×1.5，帶后部焊接Ф14引壓管的球錐連接頭 |
|||||||
|
d |
隔爆型dⅡBT4 |
|||||||
|
i |
本安型iaⅡCT6 |
|||||||
|
J |
流量變送器4-20mA開方輸出 |
|||||||
|
s |
不銹鋼三閥組 |
|||||||
