分體式超聲波液位計 您當前位置： > 產品展示 > 物（液）位儀表系列 > 超聲波液位計 >

產品名稱：分體式超聲波液位計

訂購熱線：18205232939

概述
HY-CS2000分體式超聲波液位計精度高、壽命長、穩定可靠、安裝維護方便等特點，適用酸、堿、鹽、防腐、高溫等各種領域?？赏ㄟ^(guò)4~20mA或RS485(Modbus協議或其他定制協議)連接到顯示表或各種DCS系統中，為工業的自動化運行，提供實時的液位數據。

HY-CS2000分體式超聲波液位計可采用二線制、三線制或四線制技術，供電回路和信號輸出回路獨立，超聲波液位計當采用直流24v供電時，可使用一根3芯電纜線，供電負端和信號輸出負端共用一根芯線；當采用交流220v供電時，或者當采用直流24v供電，要求供電回路與信號輸出回路完全隔離時，超聲波液位計應使用一根4芯電纜線。直流或交流供電，具有4~20mADC，高低位開關量輸出。5.儀表的所有輸入、輸出線均具有防雷、防短路的保護功能。

應用：
1、測量流量、液位、低表壓、真空和比重
2、兩線制最大量程可達30m
3、四線制最大量程可達40m
4、最小分辨率1mm
5、LCD／LED大顯示屏
6、智能信號處理技術
7、配有高低位雙繼電器（僅四線制）
8、全塑料防腐外殼（防護等級lP67）
9、專利的換能器結構（小量程物位計法蘭安裝時，對法蘭接管長度無要求）
10、簡單的按鍵設定參數（無需等待容器排空或加滿，無需附加的遙控器）
11、靈活的安裝方式（螺紋/法蘭、固定孔/支架）
12、交流或直流供電形式可選（僅四線制）

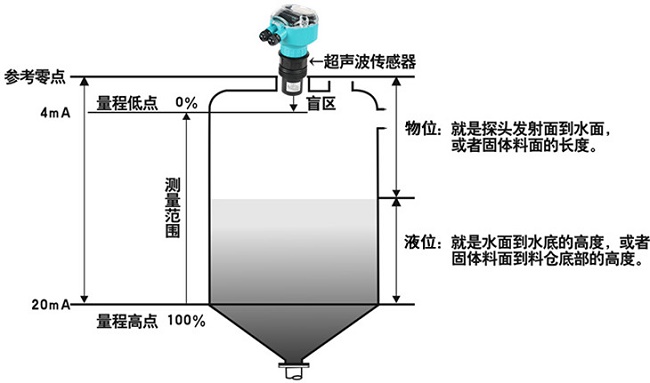

測量說明

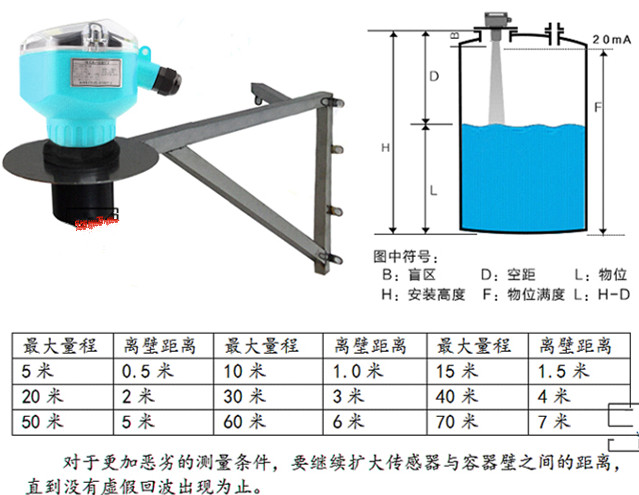

安裝示意

分體式超聲波液位計產品特點

1.高質量的電源模塊，元器件選擇進口高穩定可靠的器件，全可以替代同類型國外進口儀表。

2.專有的聲波智能技術軟件可進行智能化回波分析，無需任何調試及其它的特殊步驟，此技術具有動態思維、動態分析的功能。

3.儀表的精度大大提高，液位精度達到0.3％，能夠抗各種干擾波。

4.本儀表是一種非接觸式儀表，不跟液體直接接觸，因此故障率低。儀表提供多種安裝方式，用戶全可以通過本手冊進行儀表標定。

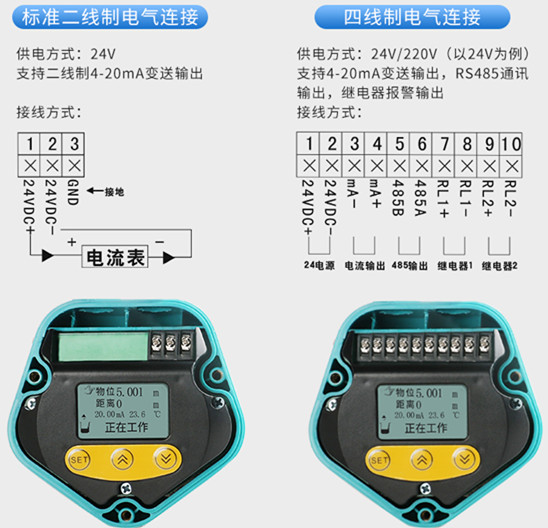

接線方式

分體式超聲波液位計技術參數

功能	一體型	分體型
量程	5米;10米;15米;20米;30米;40米;50米;60米;	5米;10米;15米;20米;30米;40米;50米;60米;70米;
測量精度	0.5%-1.0%	0.5%-1.0%
分辨率	3mm或0.1%（取大者）	3mm或0.1%（取大者）
顯示	中文液晶顯示	中文液晶顯示
模擬輸出	4線制4～20mA/510Ω負載 2線制4～20mA/250Ω負載	4～20mA/510Ω負載
繼電器輸出	可選配2組AC250V/8A 或DC30V/5A狀態可編程	（可選配）單通道為2組，雙通道是4組AC250V/8A或DC30V/5A狀態可編程
供電	標配24VDC 可選 220VAC+15% 50Hz	標配220VAC+15%50Hz 可選24VDC120mA 定做12VDC或電池供電
環境溫度	顯示儀表-20～+60℃，探頭-20～+80℃	顯示儀表-20～+60℃，探頭-20～+80℃
通信	可選485，232通信（廠家協議）	可選485，232通信（廠家協議）
防護等級	顯示儀表IP65，探頭IP68	顯示儀表IP65，探頭IP68
探頭電纜	無	可達100米，標配10米
探頭安裝	根據量程和探頭的選型	根據量程和探頭的選型
產品功耗	分體式用24V電源供電，不帶繼電器功耗是100mA，帶一個繼電器是要120mA，2路繼電器145mA,3路繼電器要170mA，4路繼電器要190mA. 具體功率如下：無繼電器是24×100mA=2.4W； 1路繼電器是24×120mA=2.9W；2路繼電器是24×145mA=3.5W； 3路繼電器是24×170mA=4.1W；2路繼電器是24×190mA=4.6W；
產品功耗	一體式四線制用24V電源供電，不帶繼電器功耗是80mA，帶一個繼電器是要105mA，2路繼電器130mA, 具體功率如下：無繼電器是24×80mA=1.9W； 1路繼電器是24×105mA=2.5W；2路繼電器是24×145mA=3.1W
產品功耗	一體式二線制用24V電源供電，不能帶繼電器，功耗是30mA。具體功率如下：無繼電器是24×30mA=0.72W；

備注：本系列超聲波探頭還可以根據客戶需求定制：耐高壓、耐高溫、小口徑、小盲區等特規探頭。

分體式超聲波液位計產品選型

HY-CS2000	超聲波液位計
型式	A	一體式兩線制（常規）
	B	一體式三線制
	C	一體式四線制
	D	分體式四線制精簡型
	E	分體式四線制標準型
量程		2	L=0~2000mm
		3	L=0~3000mm
		......	......
		30	L=0~30000mm
		客戶指定	L=0~Nmm
電源電壓			D	DC24V LCD液晶顯示
			E	DC24V LED數碼管顯示
			A	AC220V LCD液晶顯示
探頭加長				mm
