概述
科氏力質量流量計是我公司引進國外技術，根據科里奧利力原理開發的一種新型的流量?jī)x表，可直接測量封閉管道內流體質量流量，由流量測量傳感器和信號轉換器兩部分組成。

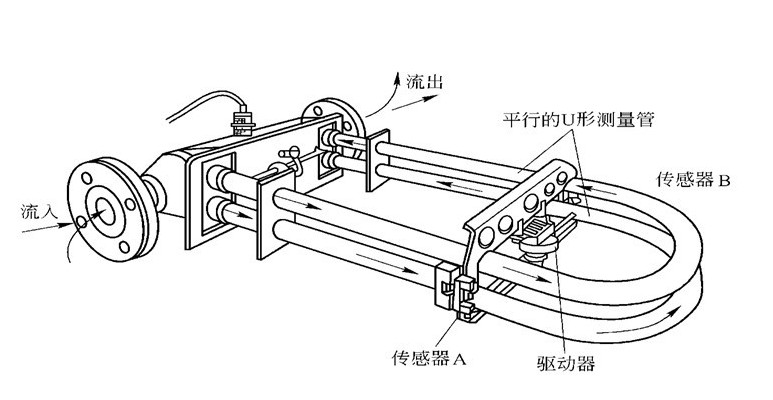

質量流量計以科氏力為基礎，在傳感器內部有兩根平行的流量管，中部裝有驅動線圈，兩端裝有檢測線圈，變送器提供的激勵電壓加到驅動線圈上時，振動管作往復周期振動，工業過程的流體介質流經傳感器的振動管，就會在振管上產生科里奧利力效應，使兩根振管扭轉振動，安裝在振管兩端的檢測線圈將產生相位不同的兩組信號，這兩個信號的相位差與流經傳感器的流體質量流量成比例關系。計算機解算出流經振管的質量流量。不同的介質流經傳感器時，振管的主振頻率不同，據此解算出介質密度。安裝在傳感器器振管上的鉑電阻可間接測量介質的溫度。
工作原理
HY-CMF系列科氏力質量流量計是我公司根據科里奧利力原理及MVD™ 測量技術（多變量數字處理測量技術）開發的一種新型的高精度流量及密度測量?jī)x表。實現流體質量流量的直接精密測量，而無需任何壓力、溫度、粘度、密度等換算或修正。其結構是由傳感器單元和變送器單元兩部分組成。儀表按本質安全防爆型的國家標準設計與制造。質量流量計能夠直接測量流體的質量， 具有高精度（0.1%~0.2%），安裝要求低（對儀表的前后直管段要求不高），運行可靠、穩定，維修率低等特點。
產品特點
1、可直接測量封閉管道內流體的質量流量，可作為高精度質量流量計使用（這對能源的計量和化學反應等生產過程控制具有重要意義）；
2、可直接測量介質的工作密度，可作為高精度在線密度計使用；
3、采用了MVD測量技術（多變量數字處理系統）。MVD技術的應用強化了信號的濾波、極大提高了信號測量的靈敏度及準確度，加快了系統的響應時間，使測量更加可靠；
4、 MVD測量技術的采用使系統組成更加靈活方便。在很多場合MVD模塊和傳感器就可以組成完整的流量測量系統，而不需要配置流量轉換器。例如CNG、LNG加氣機系統、定量控制系統、流量或密度單參數測量系統等；
5、測量準確度高，一般質量流量測量精度可達到0.1%-0.2%，密度測量分辨率可達到0.002-0.02g/cm^3；溫度測量誤差小于0.5度；
6、密度、溫度測量功能實現，可以派生介質濃度測量功能（兩組分介質）；
7、安裝要求不高（沒有上下游直管段要求），傳感器無機械可動部件、運行可靠；
8、適用范圍寬，同一臺傳感器可用于多種介質；
技術參數
流量測量精度 : ±0.1-0.2%
重 復 性 : ±0.05-0.1%
密度測量范圉 : 0< ρ < 5g/ cm3
密度測量精度 : ±0.002g/cm3
溫度測量范圍 : -200-350℃
溫度測量精度 : ±1℃
被測介質溫度 : -50℃ - 200℃
適用環境溫度 : -40℃ -80℃
材 質 : 接液部分316L 外殼304
工 作 壓 力 : 常規4MPa ，高壓可特殊訂制
輸 出 信 號 : 4-20mA直流電流信號、0-10KHz頻率脈沖信號、
脈沖當量信號、RS485通訊信號
防爆 型 等級 : Exd(ib) II CT6
防 護 : IP67
四、產品選型
|
類型代號
|
HY-CMF
|
質量流量計
|
|
公稱通徑
|
5.......350
|
DN5...........DN350
|
|
特殊要求
|
S（K）
|
法蘭縮口（擴口）
|
|
Ⅱ
|
改進型號
|
|
公稱壓力
|
2/
|
1.6MPa
|
|
3/
|
2.5MPa
|
|
4/
|
4.0MPa
|
|
準確度
|
2
|
精度0.2%
|
|
5
|
精度0.5%
|
