測量介質
|
與316不銹鋼兼容和各種液體、氣體或蒸汽
|
|
測量范圍
|
表壓0～0.01MPa至0～250MPa
|
|
過載壓力
|
2倍滿量程
|
|
輸出信號
|
4～20mA(兩線制)、0-10VDC、0-5VDC、1-5VDC(三線制)
|
|
供電電壓
|
9～36VDC(兩線制)、24±5VDC(三線制)
|
|
介質溫度
|
-30～+85℃
|
|
環境溫度
|
-20～+85℃
|
|
儲存溫度
|
-40～+90℃
|
|
相對濕度
|
0%～100%
|
|
上升時間
|
小于5毫秒可達到90%FS
|
|
準確度
|
1級，0.5級，0.25級
|
|
零點調節
|
輸出量程的±8%
|
|
量程調節
|
輸出量程的±20%
|
|
溫度補償
|
≤±0.05FS/℃(溫度范圍：-20～+85℃，包括零點和量程的溫度影響）
|
|
溫度范圍
|
0～70℃
|
|
穩定性
|
典型：±0.1%FS 最大：±0.2%FS
|
|
介質接觸材料
|
316不銹鋼
|
|
外殼材料
|
304或316不銹鋼
|
|
安裝方式
|
螺紋安裝
|
|

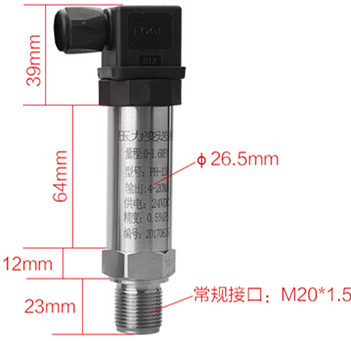

壓力接口
|
M20×1.5、G1/2陽螺紋等
|
|

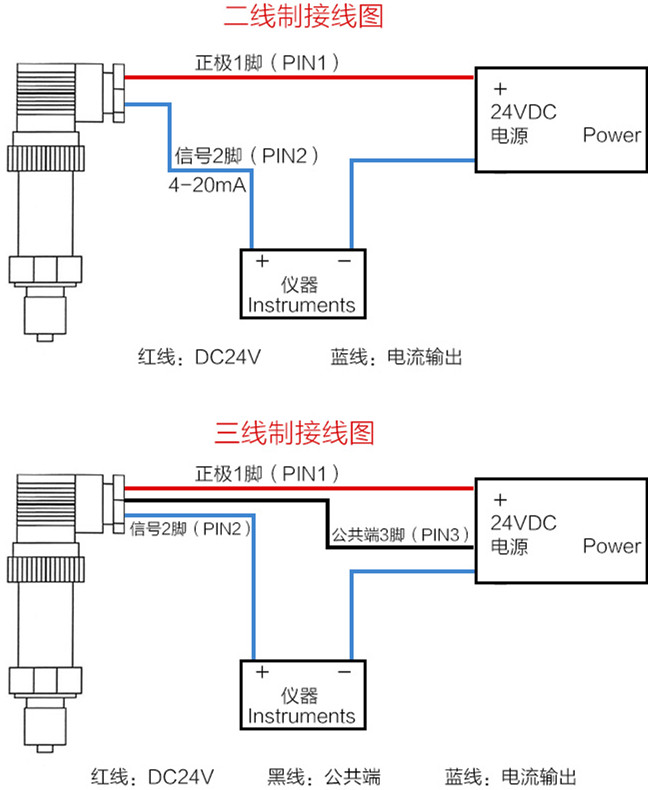

引線方式
|
四芯屏蔽電纜（防護等級IP68)、航空插頭、DIN接頭（防護等級IP65)
|
|
HY-DBS316 |
真空壓力變送器 |
||||||
|
|
代碼 |
量程范圍 |
|||||
|
A |
0-5KPa-20KPa |
||||||
|
B |
0-20KPa-70KPa |
||||||
|
C |
0-70KPa-350KPa |
||||||
|
D |
0-200KPa-700KPa |
||||||
|
E |
0-0.7MPa-3.5MPa |
||||||
|
F |
0-2.0MPa-7MPa |
||||||
|
G |
0-7MPa-35MPa |
||||||
|
H |
0-20MPa-100MPa |
||||||
|
|
代碼 |
精度等級 |
|||||
|
Ⅰ |
0.1% |
||||||
|
Ⅱ |
0.25% |
||||||
|
Ⅲ |
0.5% |
||||||
|
|
代碼 |
輸出代號 |
|||||
|
E |
4-20mADC二線 |
||||||
|
K |
0-10mA |
||||||
|
M |
用戶約定 |
||||||
|
|
代碼 |
壓力連接 |
|||||
|
R |
標準型(M20×1.5) |
||||||
|
P |
齊平膜 |
||||||
|
O |
按用戶尺寸加工 |
||||||
|
|
代碼 |
電氣連接 |
|||||
|
C1 |
電纜引出式(防護等級IP65) |
||||||
|
C2 |
接插式連接式(防護等級IP65) |
||||||
|
M |
用戶約定 |
||||||
|
|
代碼 |
選項 |
|||||
|
Lm |
電纜引出長度 |
||||||
|
i |
本安型iaⅡCT6 |
||||||
|
T |
船用型 |
||||||
|
Z |
轉換接頭 |
||||||
|
S |
散熱器（M20×1.5，介質溫度＜200℃） |
||||||
|
C |
選用陶瓷傳感器 |
||||||
|
F |
用于負壓測量 |
||||||
|
A |
用于絕壓測量 |
||||||
|
Y |
用戶約定 |
||||||
