超聲波液位開關 您當前位置： > 產品展示 > 物（液）位儀表系列 > 液物料位開關 >

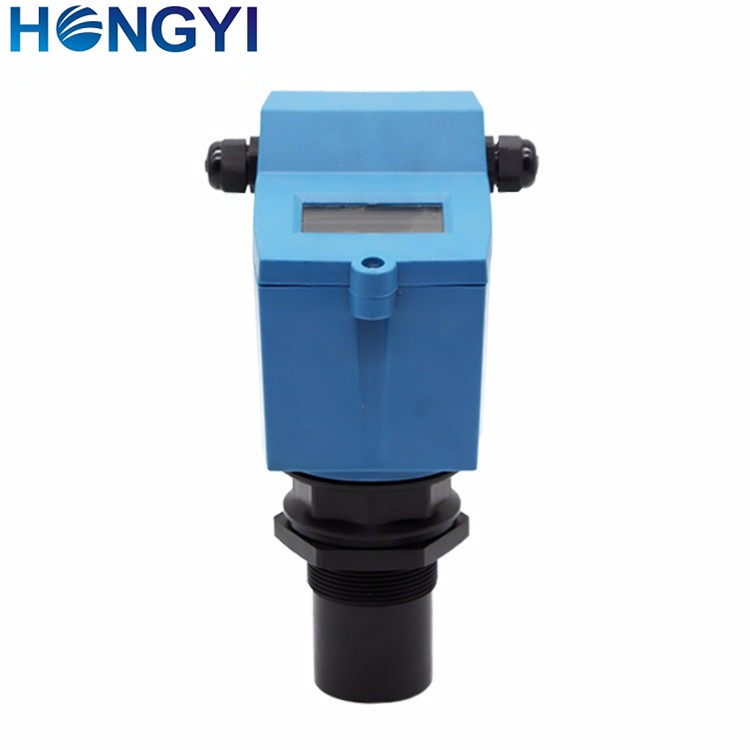

產品名稱：超聲波液位開關

訂購熱線：18205232939

概述
HY-CS2000超聲波液位開關廣泛用于罐體、水池、水庫的液位和體積測量，也可用于明渠的流量測量。在實際使用中，很多界面無法接觸，如：對測量設備產品有腐蝕(酸、堿)、對測量設備有污染的場合(下水道)，或在測量裝置上產生粘附物的物質(粘合劑)。由于一體式超聲波液位計測量技術基于非接觸的超聲波原理，所以一體式超聲波液位計適合于那些無法用物理方式接觸的液體及料位位置。

測量原理

超聲波液位開關垂直安裝在液體的表面，它向液面發出一個超聲波脈沖，經過一段時間，超聲波液位計的傳感器接收到從液面反射回的信號，信號經過變送器電路的選擇和處理，根據超聲波液位計發出和接收超聲波的時間差，計算出液面到傳感器的距離。由于采用了先進的微處理器和獨特的EchoDiscovery回波處理技術，超聲波物位計可以應用于各種復雜工況。一體式超聲波液位計是指探頭與外殼組合在一起的超聲波液位計。

超聲波液位開關基本參數與功能:

量程 4m、6m、8m、10m、15m、25m

傳感器材質 PP、PVDF、PTFE、不銹鋼(DIN1. 4571, AISI SS316Ti)

發射角 5°～ 7°

外殼材質 塑料：PBT玻璃纖維，阻燃劑（DuPont¨）鋁制：防塵涂層

工作溫度 PP，PVDF，PTFE型：-30℃～+90℃ ；不銹鋼型：-30℃～+100℃（可承受CIP 120℃可耐2小時清潔）

環境溫度 -30℃～+60℃ （配SA-100編程器），-25℃～+60℃并避免陽光直射

壓力（優良） 0.5～3bar(0.05～0.3MPa) 不銹鋼0.9～1.1bar (0.09～0.11MPa)

密封條材料 PP型：EPDM；其它型號：FKM(VIton)

防護等級傳感器：IP68（可浸入水中）；外殼：IP67(NEMA6)

供電/功耗高壓型：85～255VAC/6VA；低壓型：10.5～40VDC/3.6W，10.5～28VA/4VA

準確度 ±(0.2%測量距離，+0.05%量程)

分辨率測量距離：<2m: 1mm，2～5m: 2mm，5～10m: 5mm； >10m: 10mm

輸出模擬輸出：4～20mA,600 Ohm

觸點輸出：250VAC，3A

計算機：RS485（可選）

HART（可選）

顯示（SAP-100）: 6位，圖形，用戶LCD

電氣連接 2×Pg16或2～1/2”NPT；導線截面：0.5～2.5mm2

電氣防護 鋁外殼：Class I，塑料外殼：Class II。

安裝示意

接線示意

超聲波液位儀技術參數

功能	一體型	分體型
量程	5米;10米;15米;20米;30米;40米;50米;60米;	5米;10米;15米;20米;30米;40米;50米;60米;70米;
測量精度	0.5%-1.0%	0.5%-1.0%
分辨率	3mm或0.1%（取大者）	3mm或0.1%（取大者）
顯示	中文液晶顯示	中文液晶顯示
模擬輸出	4線制4～20mA/510Ω負載 2線制4～20mA/250Ω負載	4～20mA/510Ω負載
繼電器輸出	可選配2組AC250V/8A 或DC30V/5A狀態可編程	（可選配）單通道為2組，雙通道是4組AC250V/8A或DC30V/5A狀態可編程
供電	標配24VDC 可選 220VAC+15% 50Hz	標配220VAC+15%50Hz 可選24VDC120mA 定做12VDC或電池供電
環境溫度	顯示儀表-20～+60℃，探頭-20～+80℃	顯示儀表-20～+60℃，探頭-20～+80℃
通信	可選485，232通信（廠家協議）	可選485，232通信（廠家協議）
防護等級	顯示儀表IP65，探頭IP68	顯示儀表IP65，探頭IP68
探頭電纜	無	可達100米，標配10米
探頭安裝	根據量程和探頭的選型	根據量程和探頭的選型
產品功耗	分體式用24V電源供電，不帶繼電器功耗是100mA，帶一個繼電器是要120mA，2路繼電器145mA,3路繼電器要170mA，4路繼電器要190mA. 具體功率如下：無繼電器是24×100mA=2.4W； 1路繼電器是24×120mA=2.9W；2路繼電器是24×145mA=3.5W； 3路繼電器是24×170mA=4.1W；2路繼電器是24×190mA=4.6W；
產品功耗	一體式四線制用24V電源供電，不帶繼電器功耗是80mA，帶一個繼電器是要105mA，2路繼電器130mA, 具體功率如下：無繼電器是24×80mA=1.9W； 1路繼電器是24×105mA=2.5W；2路繼電器是24×145mA=3.1W
產品功耗	一體式二線制用24V電源供電，不能帶繼電器，功耗是30mA。具體功率如下：無繼電器是24×30mA=0.72W；

備注：本系列超聲波探頭還可以根據客戶需求定制：耐高壓、耐高溫、小口徑、小盲區等特規探頭。
