HY-LWQ天然氣渦輪流量計-當氣體進入流量計時，先經過特殊的整流器加速，在流體的作用下，渦輪克服阻力力矩和磨擦力矩開始轉動，當力矩達到平衡時，轉速穩定，渦輪的轉速與氣體流量成正比，并經過旋轉的發訊盤上的磁體周期性地改變傳感器磁阻，從而傳感器輸出與流休成正比的脈沖信號
二、產品特點
1、采用德國進口儀表專用精密軸承，準確度高，穩定性好，范圍度寬（20:1），小口徑在一般使用條件下五年內可免于加油，大口徑也只需偶爾加油，使用方便。
2、精心設計的流道結構，避免了氣流在軸承間的流動，提高了渦輪流量計的介質適應性。
3、獨特的反推結構和密封結構設計，確保軸承長期可靠運行。
4、采用磁阻元件來代替磁敏感線圈，既避免了磁吸力的存在，且提高了檢測靈敏度，進一步降低了始動流量，并提高了產品的穩定性和可靠性。
5、獨立式機芯設計，互換性好、維護方便。
6、集溫度、壓力、流量傳感器和智能流量積算儀于一體，可對被測氣體溫度、壓力和壓縮因子自動跟蹤修正，直接計量氣體的標準體積流量和總量。
7、主要性能指標達到國際先進水平，符合ISO9951標準。
8、采用微功耗高新技術，憑內外電源均可工作，內電池可連續使用五年以上。
9、HY-LWQ型功能強大，四種補償方式、三種脈沖信號輸出、三種歷史數據記錄方式、兩種標準電流信號輸出方式可選。
10、通過RS485接口組成網絡通信系統，可方便實現自動化管理。RS485通信協議符合MODBUS規范。
11、表頭可180°隨意旋轉，安裝方便。

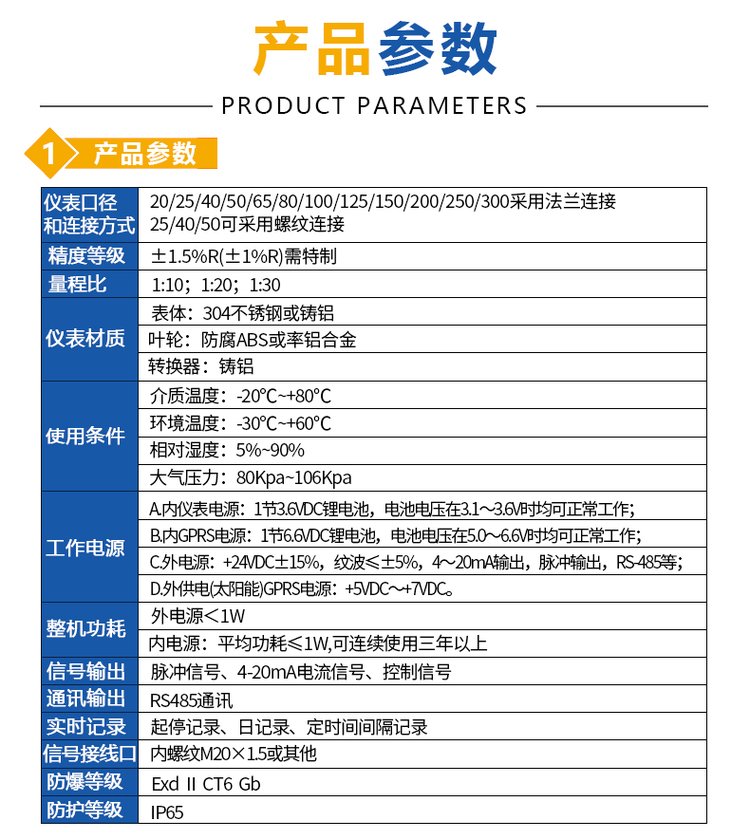

三、技術參數
| 型 號 |
規格代號 |
說 明 |
|
HY-LWQ |
氣體渦輪流量計 |
|
|
公稱通徑 |
-15 |
15mm(管螺紋G1″) |
|
-25 |
25mm(管螺紋G11/4″) |
|
|
-40 |
40mm(法蘭型) |
|
|
-50 |
50mm(法蘭型) |
|
|
-80 |
80mm(法蘭型) |
|
|
-100 |
100mm(法蘭型) |
|
|
-150 |
150mm(法蘭型) |
|
|
-200 |
200mm(法蘭型) |
|
|
-250 |
250mm(法蘭型) |
|
|
-300 |
300mm(法蘭型) |
|
|
型式代號 |
A |
±2.5％(DN15,25) |
|
B |
±1.5％(1:15) |
|
|
C |
±1.0％(1:10) |
|
|
輸出信號 |
P |
脈沖輸出 |
|
I |
4～20mA輸出 |
|
|
T |
現場瞬時/累積流量指示（LRT-Ⅰ，電池供電） |
|
|
M |
脈沖/4～20mA輸出和現場瞬時/累積顯示(LRT-Ⅱ) |
|
|
C |
自動溫壓補償，脈沖/4～20mA輸出和現場顯示(LRT-Ⅲ) |
|
|
公稱壓力 |
C1 |
PN1.6MPa |
|
C2 |
PN2.5Mpa |
|
|
C3 |
PN4.0Mpa |
|
|
C4 |
PN6.3Mpa* |
|
|
C5 |
PN16Mpa* |
|
|
C6 |
PN25Mpa* |
|
|
C7 |
PN40Mpa* |
|
|
防爆要求 |
/NE |
不防爆 |
|
/EX |
防爆等級Ex ib Ⅰ（脈沖，模擬） |
|
|
特殊選項 |
/□ |
例：高壓等 |

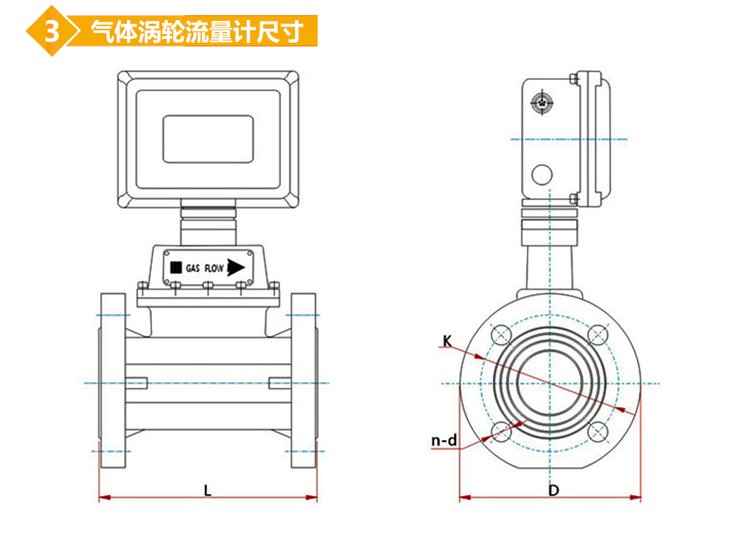

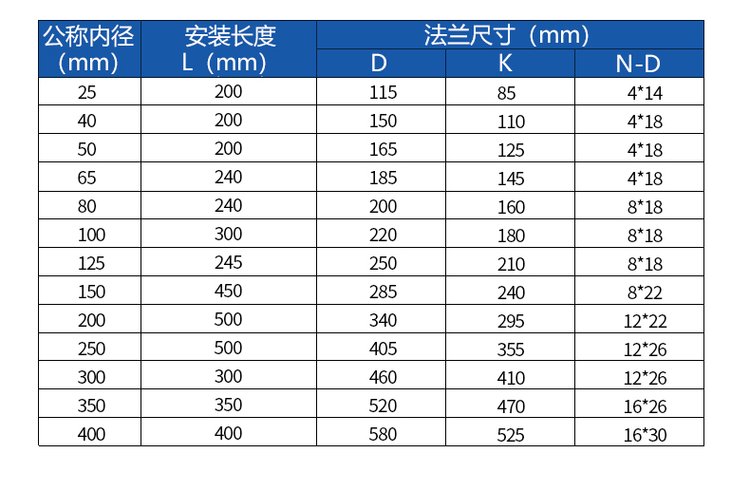

注：1、法蘭連接尺寸按JB/T 81-1994或JB/T 79-1994。
2、有*者為特殊定貨。
