產品簡介

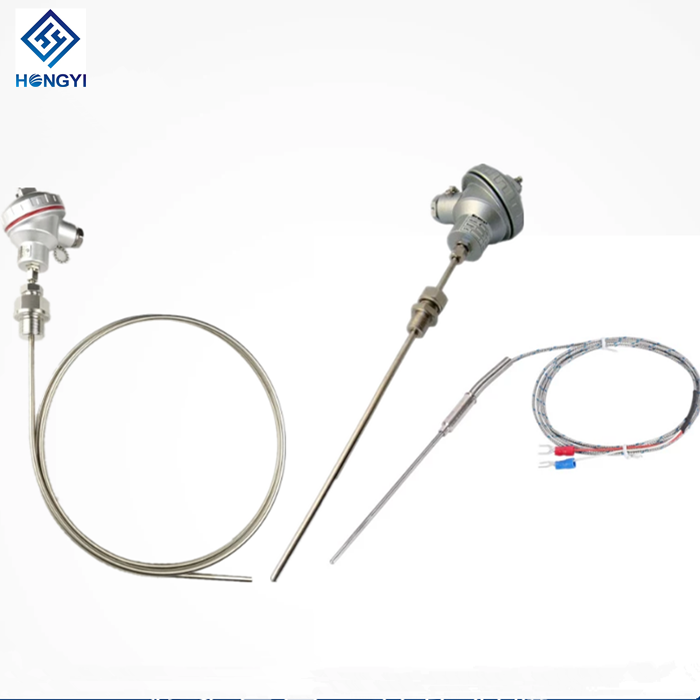

鎧裝熱電偶具有能彎曲、耐高壓、熱響應時間快和堅固耐用等優點，鎧裝熱電偶與裝配式熱電偶一樣，作為測量溫度的傳感器，通常鎧裝熱電偶和顯示儀表、記錄儀和電子調節器配套使用，同時，鎧裝熱電偶亦可以作為裝配式熱電偶的感溫元件。鎧裝熱電偶可以直接測量各種生產過程中從0℃～1200℃范圍內的液體、蒸汽和氣體介質以及固體表面的溫度。
按熱電偶支數分，鎧裝熱電偶有單支雙芯和雙支四芯兩種。
1、應 用
通常和顯示儀表、記錄儀表、電子計算機等配套使用。直接測量各種生產過程中的0°C~1300°C范圍內液體，蒸汽和氣體介質以及固體表面溫度。
2、特 點
·熱響應時間少，減小動態誤差；
·可彎曲安裝使用；
·測量范圍大；
·機械強度高，耐壓性能好；
3、工作原理
鎧裝熱電偶的電極由兩根不同導體材質組成。當測量端與參比端存在溫差時，就會產生熱電勢，工作儀表便顯示出熱電勢所對應的溫度值。
4、主要技術參數
產品執行標準
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91
5、測量范圍及允差
|
型號 |
分度號 |
允差等級 |
|||
|
I |
II |
||||
|
允差值 |
測溫范圍°C |
允差值 |
測溫范圍°C |
||
|
WRNK |
K |
±1.5°C |
-40~+375 |
±2.5 °C |
-40~+333 |
|
±0.004ltl |
375~1000 |
±0.0075 ltl |
333~1200 |
||
|
WRMK |
N |
±1.5°C |
-40~+375 |
±2.5°C |
-40~+333 |
|
±0.004 ltl |
375~1000 |
±0.0075 ltl |
333~1200 |
||
|
WREK |
E |
±1.5°C |
-40~+375 |
±1.5°C |
-40~+333 |
|
±0.004 ltl |
375~800 |
±0.004 ltl |
333~900 |
||
|
WRFK |
J |
±1.5°C |
-40~+375 |
±1.5°C |
-40~+333 |
|
±0.004 ltl |
375~750 |
±0.004 ltl |
333~750 |
||
|
WRCK |
T |
±1.5°C |
-40~+125 |
±1°C |
-40~+133 |
|
±0.004 ltl |
125~350 |
±0.0075 ltl |
133~1000 |
||
|
WRPK |
S |
±1°C |
0~+1100 |
±2.5°C |
0~600 |
|
±[0.003(t-1100)] |
1100~1600 |
±0.0025 ltl |
600~1600 |
||
6、常溫絕緣電阻
鎧裝偶在環境溫度為20±15°C，相對濕度不大于80%試驗電壓為500±50V（直流）電極與外套管之間的絕緣電阻>1000MΩ。
即1m長的試樣的絕緣電阻為1000MΩ；
10m長的試樣的絕緣電阻為100 MΩ；
7、偶絲直徑及材料
|
偶絲形式 |
單支式 |
雙支式 |
|
|
套管直徑 |
Ф2 Ф3 Ф4 Ф5 Ф6 Ф8 |
Ф3 Ф4 Ф5 Ф6 Ф8 |
|
|
套管材質 |
E﹑J﹑T |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
K﹑N |
1Cr18Ni9Ti GH3030 |
1Cr18Ni9Ti GH3030 |
|
|
S |
GH3039 |
GH3039 |
|
