宏儀氣體孔板流量計壓差原理
孔板流量計是一種節流裝置又稱差壓式流量計?？装辶髁坑?jì)是將標準孔板與多參數差壓變送器、液晶顯示儀配套使用?？蓮V泛應用于石油、化工、冶金、電力、供熱、供水等領域的氣體、液體、蒸汽的測量。它具有性能穩定、量程比高、維修方便等特點。是發展工農業生產，節約能源，改進產品質量，提高經濟效益和管理水平的重要工具在國民經濟中占有重要的地位。
流體流經管道內的節流裝置，在節流件附近造成局部收縮，流速增加，在其上、下游兩側產生靜壓力差。孔板流量計前后產生一個靜壓力差，該壓力差與流量存在著一定的函數關系，流量越大，壓力差就越大，差壓信號傳送給差壓變送器，轉換成4-20ma.DC模擬信號輸出遠轉給流量積算儀，實現流體流量的計量.質量型流量計，利用智能型差壓變送器，對工況溫/壓進行自動補償后，實現對流體質量流量的測量。

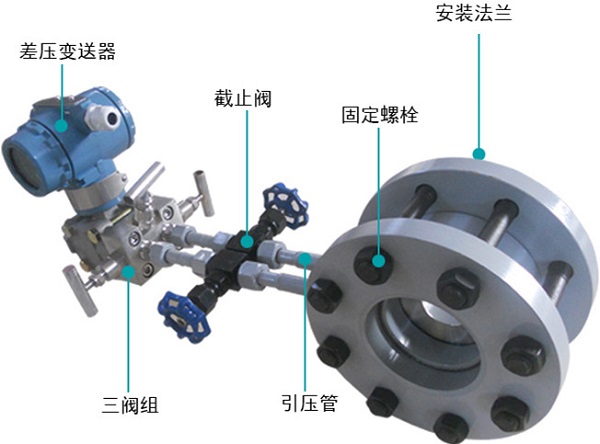

孔板流量計安裝要求
1、節省件前OD，D/2，D，2D4個垂直管截面上，以大至相等的角間隔至多別離丈量4個管道內徑單測值，取均勻值D。肆意內徑單丈量值與均勻值之差不得跨越0.3% 。直管段必需是圓的，并且對節省件前2D范疇，其圓度請求其甚為嚴酷，而且有必然的圓度目標。詳細權衡方式：孔板流量計裝置管道前提—孔板流量計安裝要求
2、出口、入口閥門，進入口閥門開度要分歧
3、接上旌旗燈號線、電源線
4、在節省件后，在OD和2D用上述方式測得8個內徑單測值，肆意單測值與D比力，其最大誤差不得跨越2%
5、節省件下游側為關閉空間或直徑2D大容器時，則關閉空間或大容器與節省件之間的直管長不得小于30D(15D)。若節省件和關閉空間或大容器之間另有其它部分阻力件時，則除在節省件與部分阻力件之間設有附合的最小直管段長1外，從關閉空間到節省件之間的直管段總長也不得小于30D(15D)。
6、翻開不銹鋼三閥組的均衡閥，遲緩孔板的凹凸壓端的閥門，待流體經過流量計后封閉不銹鋼三閥組均衡閥即可。
