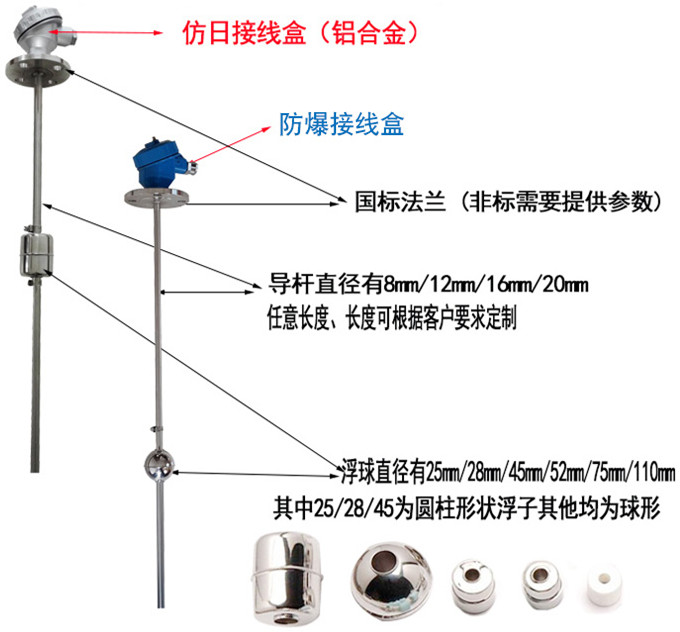

HY-UQK多點浮球液位控制器結構原理
隨液體的液位下下浮動的浮子內部裝有磁鐵，檢測導管內的干簧管受磁場的影響而分或合。
簧片開關與每一個預定測出或報警的液位是固定的，導桿又起著浮子導向的作用，浮子隨導桿上下移動，簧片開關處于磁場中時接通，處于磁場外時呈斷開狀態。
HY-UQK多點浮球液位控制器技術參數
工作溫度：-30~160℃
工作壓力：0.4,1.0,2.5MPa
介質密度:≥0.5g/cm3
觸點容量:AC220V,1A(阻性) DC24V,0.5A
接點壽命:5＊104次
防爆標志:隔爆型:d Ⅱ BT4
本安型:ib Ⅱ CT4
電氣接口:M20＊1.5內螺紋
過程連接:法蘭連接,DN100或DN80、DN50凸面，法蘭標準GH20592~20635-97，其它法蘭標準如GB、HGJ、ANSI等請用戶注明。
型號規格
|
UQK-80 |
浮球液位開關 |
|
||||||||||
|
|
|
接液材質 |
工作溫度 |
工作壓力 |
基 本 型 式 |
|||||||
|
S |
標準型 |
不銹鋼1Cr18Ni9Ti,304SS,316L |
-30~120℃ |
≤2.5MPa |
||||||||
|
Y |
防腐型 |
聚丙烯PP |
-30~80℃ |
≤0.4MPa |
||||||||
|
P |
耐腐型 |
聚四氟乙烯PTFE |
-30~160℃ |
≤1.0MPa |
||||||||
|
|
－ |
A |
法蘭DN50，PN1.0/2.5 GH20592-97 注：(P)耐腐型不可用此規格 |
過 程 連 接 |
||||||||
|
|
|
B |
法蘭DN80，PN1.0/2.5 GH20592-97 |
|||||||||
|
|
|
C |
法蘭DN100，PN1.0/2.5 GH20592-97 |
|||||||||
|
|
|
D |
外螺紋：C2〞 注：(P)耐腐型不可用此規格 |
|||||||||
|
|
|
|
１ |
1個控制開關，1個浮球 |
控 制 點 數 |
|||||||
|
|
|
|
２ |
2個控制開關，1（或2）個浮球 |
||||||||
|
|
|
|
３ |
3個控制開關，3個浮球 |
||||||||
|
|
|
|
４ |
4個控制開關，4個浮球 |
||||||||
|
|
|
|
５ |
5個控制開關，5個浮球 |
||||||||
|
|
|
|
Ｎ |
N個控制開關，N個浮球 |
||||||||
|
|
|
|
|
D |
隔爆型：d Ⅱ BT4 |
選項 |
||||||
|
|
|
|
|
E |
本安型:ib Ⅱ CT4 |
|||||||
|
|
|
|
|
F |
配隔離安全柵 |
|||||||
|
|
|
|
|
C |
配轉換放大器 |
|||||||
|
|
|
|
|
|
-□ |
介質密度，單位g/cm3 |
||||||
|
|
|
|
|
|
|
-□ |
工作壓力：?jiǎn)挝籑Pa |
|||||
|
|
|
|
|
|
|
|
-□ |

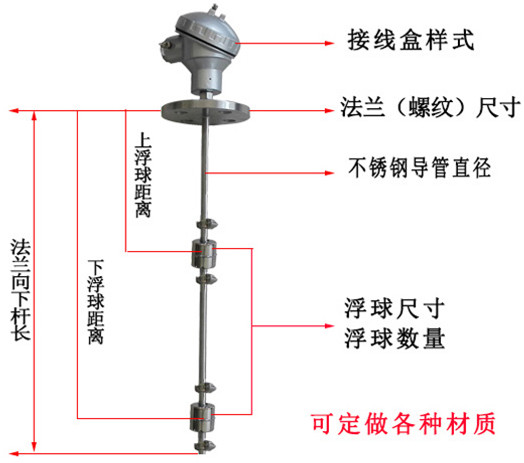

安裝高度，單位mm |
||||
|
|
|
|
|
|
|
|
|
L1=mm，下下限，下降接通 |
注：根據控制點數，分別注明L1、L2、L3、L4的尺寸，單位mm，并注明是上升接通或下降接通 |
|||
|
|
|
|
|
|
|
|
|
L2=mm，下限，下降接通 |
||||
|
|
|
|
|
|
|
|
|
L3=mm，上限，上升接通 |
||||
|
|
|
|
|
|
|
|
|
L4=mm，上上限，上升接通 |
||||
|
|
|
|
|
|
|
|
|
Ln=mm，上升接通或下降接通 |
||||
標記示例：UQK-80S-A4EF-1.2-2.5-2000，L1=1800mm下降接通，L2=1600mm下降接通，L3=400mm上升接通，L4=200mm上升接通。
注意事項
沒有指定的話，上上限、上限是隨液位上升時接通，下限、下下限是隨液位下降時接通而進行設定的。
使用于液體波動起伏大的場合時，為了防止誤動作的產生，請安裝防波動裝置。
浮球在上下移動時應暢通無阻，如果液體中含有異物，請不要選用浮球液位開關。
如果開關信號接入控制回路，建議與本公司生產的DF-1A轉換放大器一起使用。
